4.3.6. Установка винтовой пружины

Установите тарелку пружины, нижнюю проставку пружины и защитный колпачок.

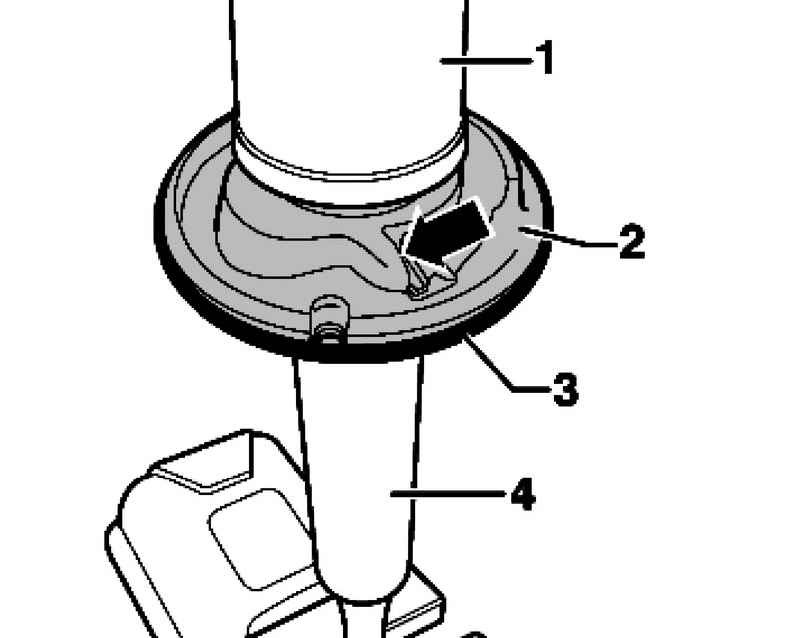

Правильное положение нижней тарелки пружины по отношению к амортизатору
Рис. 4.63. Правильное положение нижней тарелки пружины по отношению к амортизатору


С помощью захвата установите сжатую винтовую пружину на нижнюю проставку пружины. Конец витка пружины должен прилегать к упору (рис. 4.63).
Допустимое отклонение: ±2°.

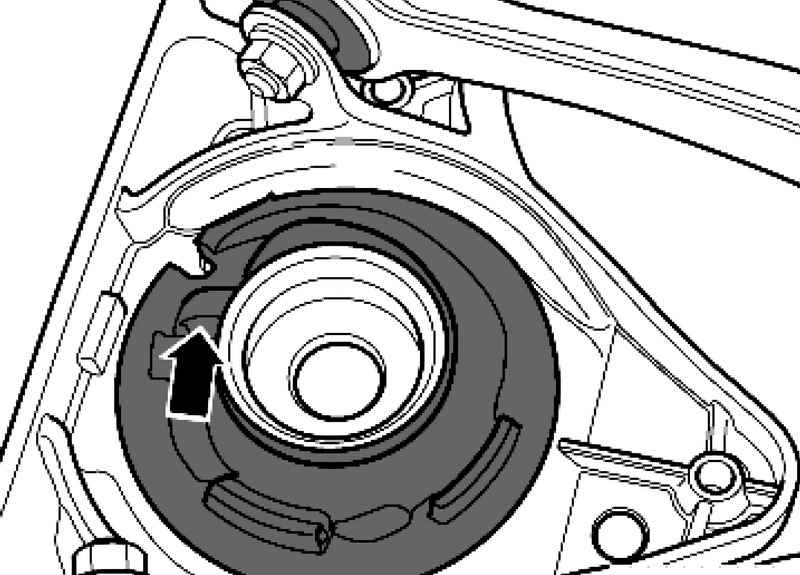

Монтажное положение верхней проставки пружины

Монтажное положение верхней проставки пружины
Рис. 4.65. Монтажное положение верхней проставки пружины


Установите опорный кронштейн с проставкой пружины на сжатую пружину таким образом, чтобы проставка прилегала к концу витка пружины (рис. 4.65).
Допустимое отклонение: ±2°.

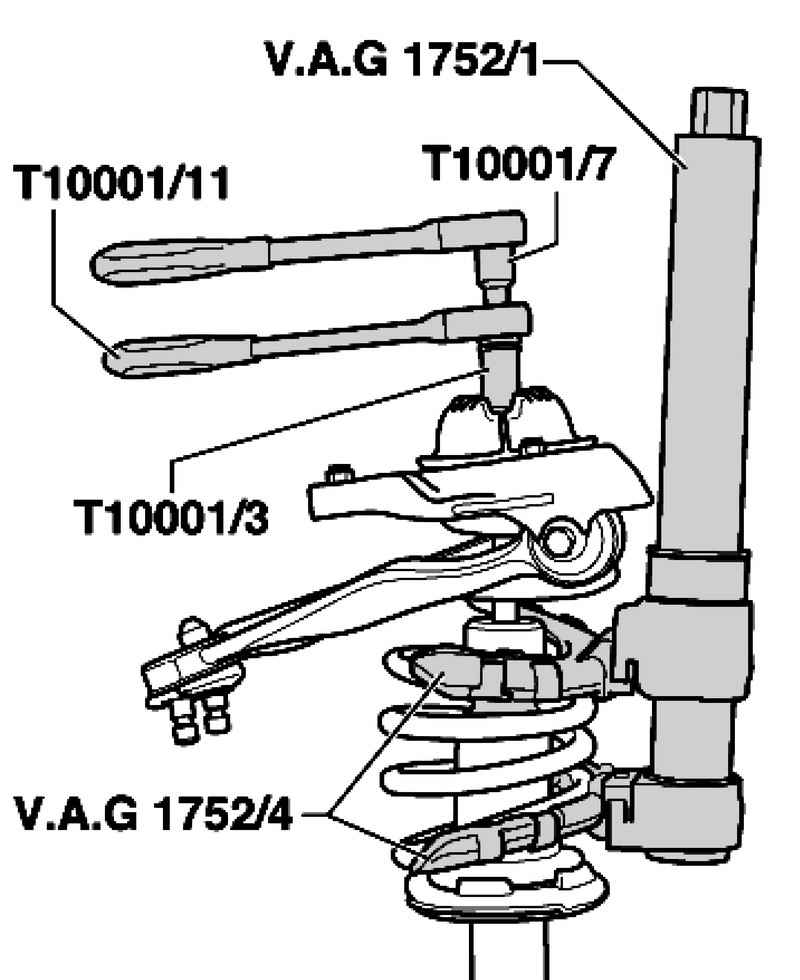

Сжатие пружины стяжкой
Рис. 4.61. Сжатие пружины стяжкой


Установка элементов амортизационной стойки. Следите, чтобы конец пружины прилегал к упору верхней проставки пружины (рис. 4.61).
Затяните гайку с фланцем с помощью специального инструмента
Пружину не отпускайте.

Монтажное положение опорного кронштейна

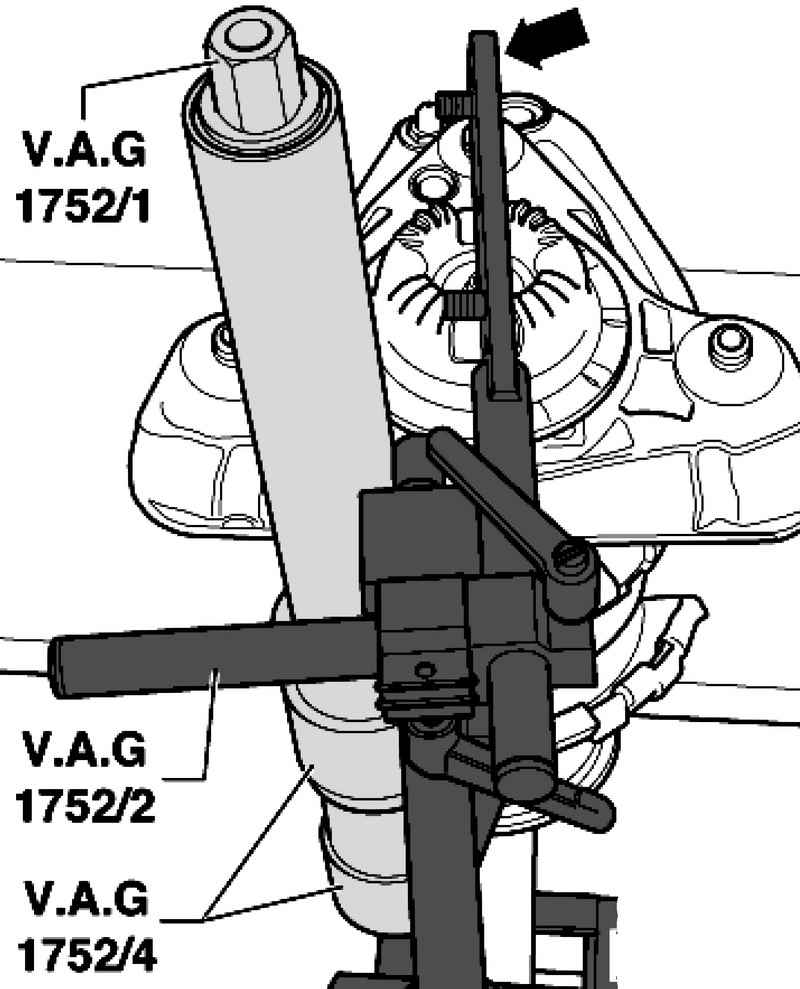

Схема фиксации установочного рычага
Рис. 4.68. Схема фиксации установочного рычага


Закрепите амортизационную стойку с помощью зажима в креплении амортизационной стойки вертикально (рис. 4.68).

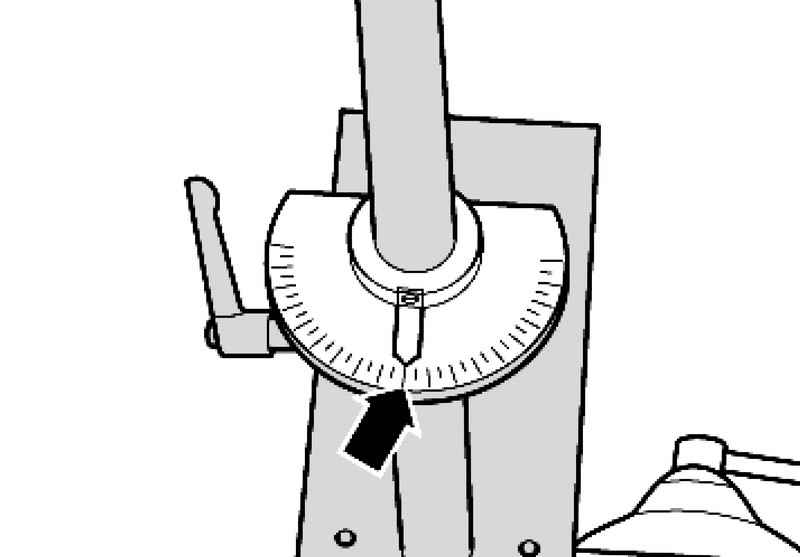

Шкала крепления амортизационной стойки
Рис. 4.67. Шкала крепления амортизационной стойки


Ослабьте нижний установочный рычаг и провернуть верхнюю тарелку пружины, пока шкала крепления амортизационной стойки не встанет на 7° (рис. 4.67).
Следите, чтобы концы пружины прилегали к упорам верхней и нижней проставок пружины.
Зафиксируйте установочный рычаг.

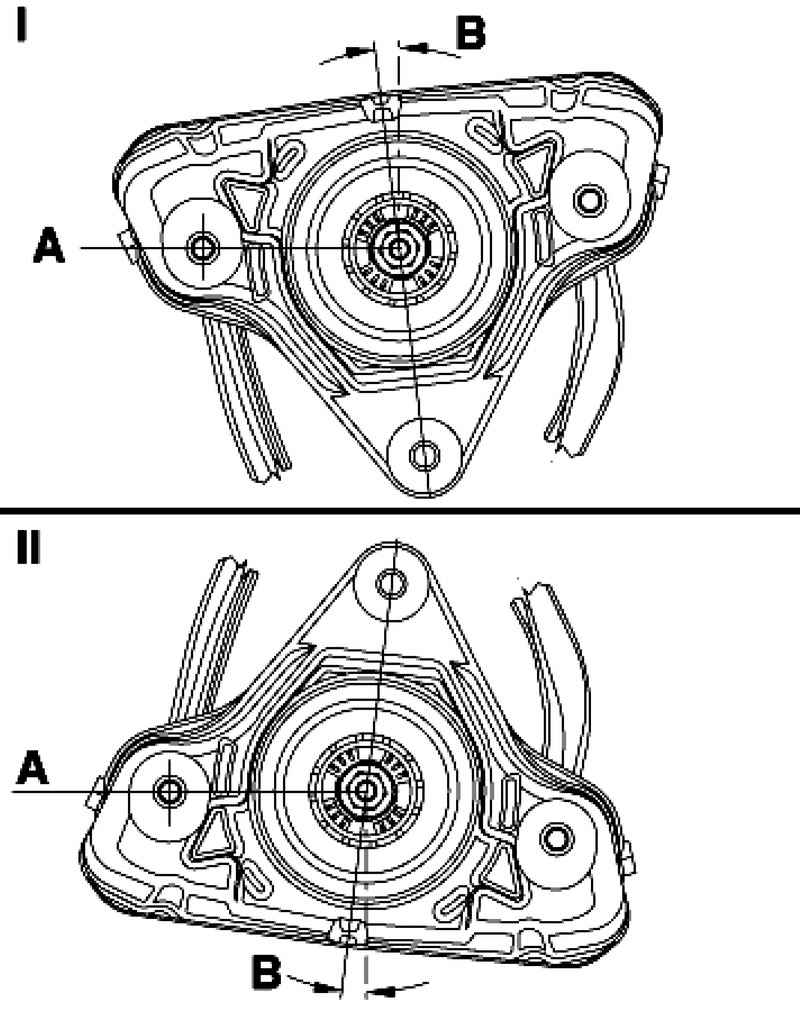

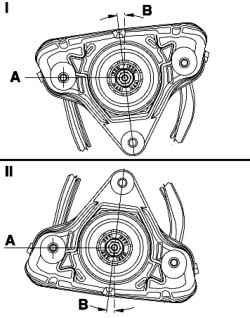

I = слева.
II = справа.
A – Ось винта амортизатора/ несущего рычага
Выставите угол В.
B =7°.
Рычаг крепления амортизационной стойки должен располагаться на одной оси с центром опорного кронштейна.

Закрепление стойки амортизатора
Рис. 4.66. Закрепление стойки амортизатора


Ослабьте стяжку пружины и снимите ее (рис. 4.66).
Проверьте качество выставления, при необходимости повторить операции.
Допустимое отклонение: ±2°.
