4.3.9. Снятие и установка верхнего рычага

Снятие
Снимите амортизационную стойку

Снятие верхнего рычага

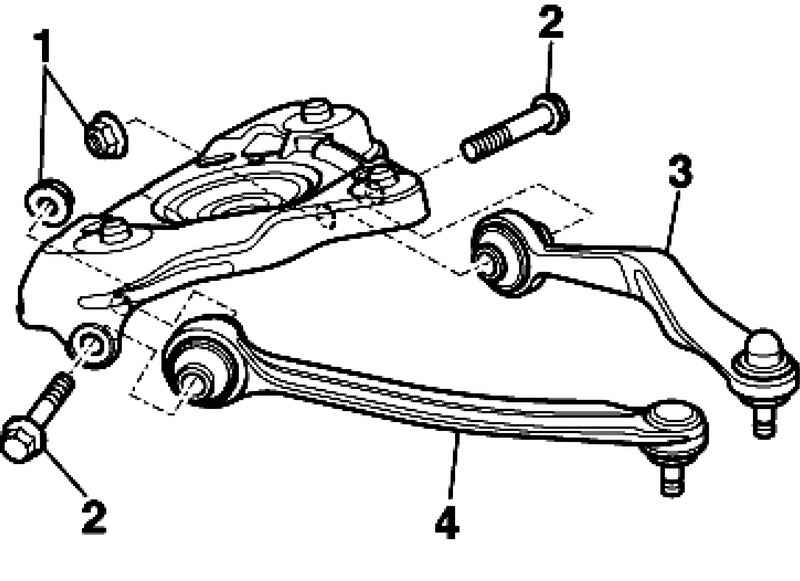

Рис. 4.79. Снятие верхнего рычага


Открутите гайки 1 и снимите винты 2 (рис. 4.79).
Извлеките рычаги 3 и 4.

Установка
Закрепите верхние рычаги 3 и 4 новыми винтами 2 и новыми гайками 1 так, чтобы положение рычагов можно было изменить.

Верхний передний рычаг подвески
Выставите высоту «a».

Верхний задний рычаг подвески

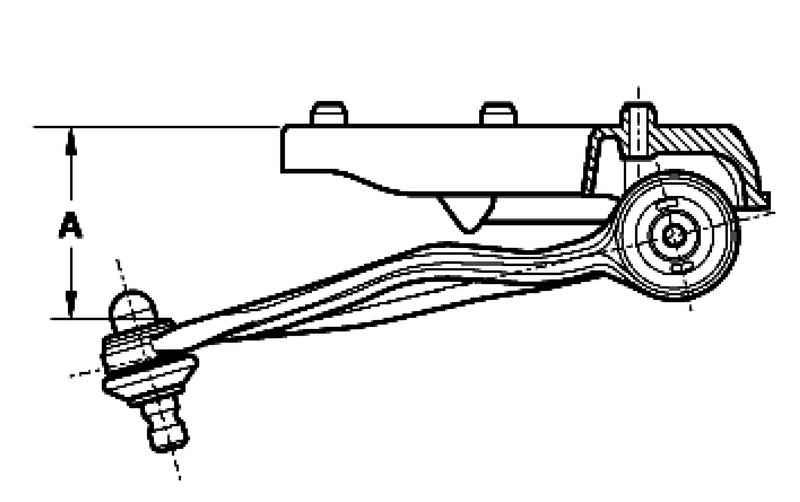

Рис. 4.80. Верхний задний рычаг подвески


A = 81 мм ±2 мм (рис. 4.80).

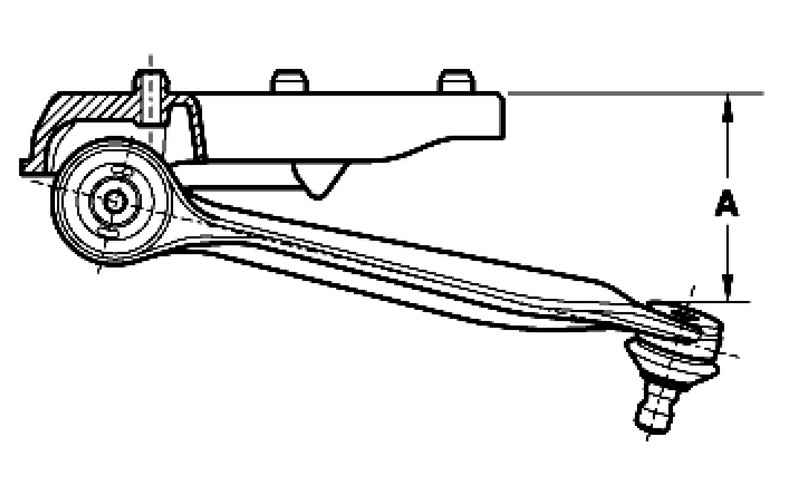

Продолжение верхнего переднего и заднего рычага подвески
Выставите высоту «a».

Продолжение верхнего переднего и заднего рычага подвески
Рис. 4.81. Продолжение верхнего переднего и заднего рычага подвески


A = 70 мм ±2 мм (рис. 4.81).
Закрутите гайки 1 (рис. 4.79).
Проверьте положение верхних рычагов.
При необходимости повторить операции выставления
Установите опорный кронштейн.
