4.4.2. Снятие и установка амортизатора

На автомобилях с Dynamic-Ride-Control (DRC II) опорожните и заполните систему.

Снимите колесо.

Снимите витую пружину.

Отвинтите гайку 1 и извлеките винт (рис. без защитного листа).

Выкрутите болты 2.

ПРИМЕЧАНИЕ Локер колесной арки не снимается.

Снимите амортизатор.

Затяните винты 2.

ПРИМЕЧАНИЕ Замените винты и самостопорящиеся гайки руководства в чертежах в разрезах.

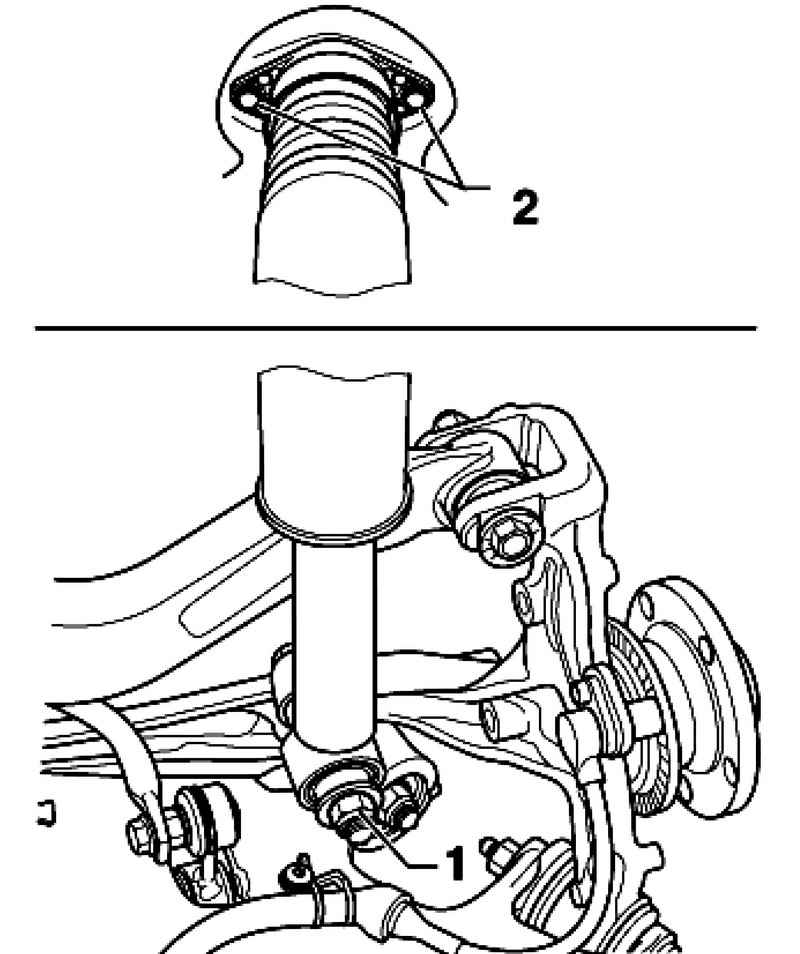

Рис. 4.107. Болты крепления стойки

Следите за положением нижнего крепления (рис. 4.107).

Резинометаллические шарниры (сайлент-блоки) имеют ограниченный рабочий диапазон скручивания. Поэтому резьбовые соединения рычагов затягивайте только на порожнем автомобиле

Затяните винтовое соединение 1 (передний привод) или (полный привод).

Установите витую пружину.

Установите и затяните колесо.
