6.3.11. Снятие и установка опорной подушки для педали тормоза

ВНИМАНИЕ

Ходу педали тормоза не должны мешать дополнительные напольные коврики.

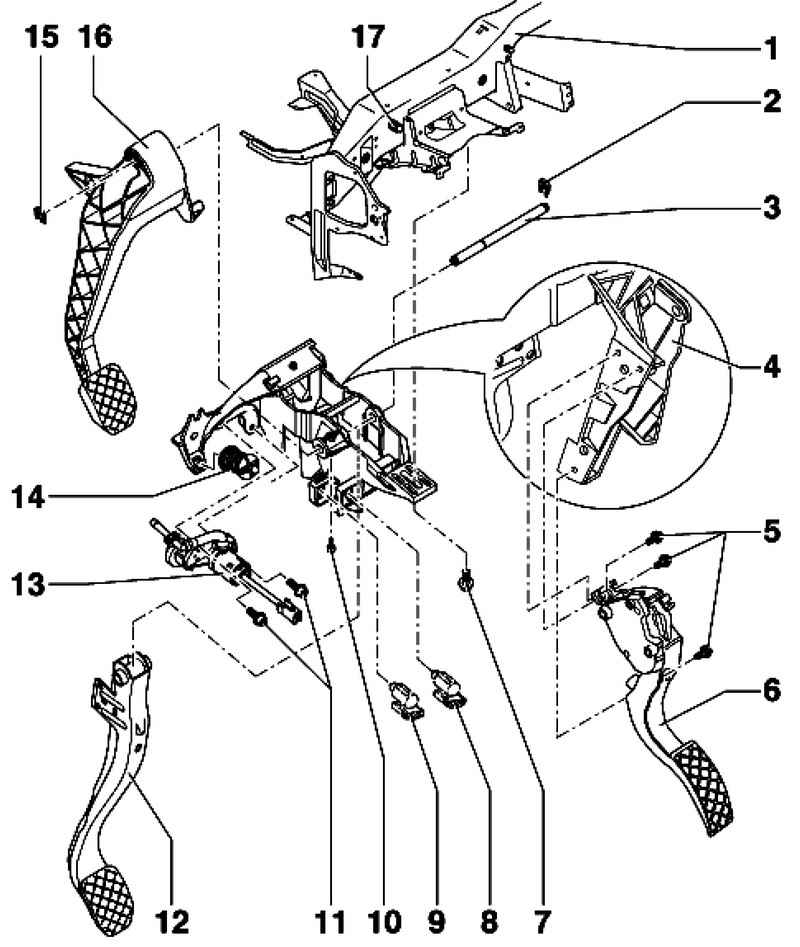

Рис. 6.63. Компоненты педали тормоза: 1 – поперечная балка передней панели; 2 – предохранитель (2 шт.); 3 – пальцы; 4 – опорная подушка; 5 – винт с внутренним шестигранником, 10 Н·м; 6 – модуль педали акселератора; 7 – комбинированный винт, 25 Н·м; 8 – выключатель фонарей стоп-сигнала; 9 – переключатель сцепления; 10 – цилиндрический винт, момент затяжки 5 Н·м; 11 – комбинированный винт, 20 Н·м; 12 – педаль тормоза; 13 – главный цилиндр привода сцепления; 14 – нажимная пружина; 15 – сохранение; 16 – педаль сцепления; 17 – соединительный штифт

Снятие

Снимите вещевой отсек со стороны водителя.

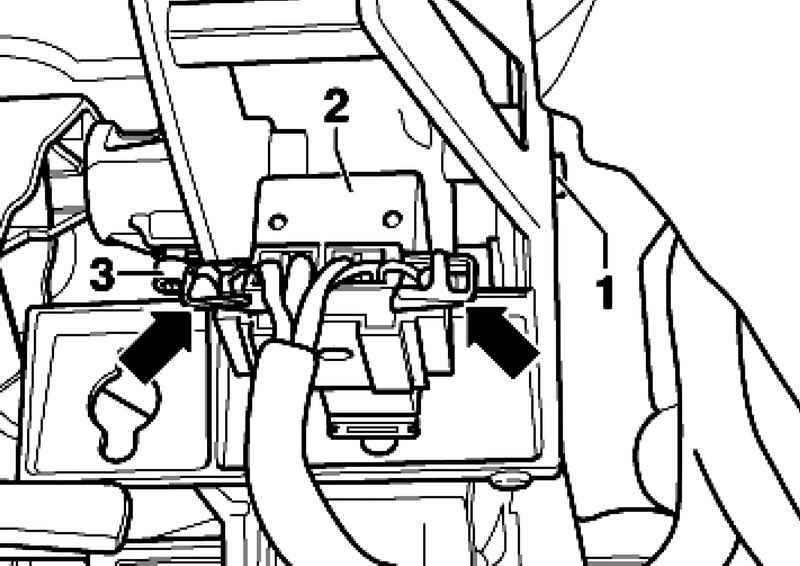

Рис. 6.64. Выкручивание защиты от скручивания и снятие штекера

Выкрутите защиту от скручивания (цилиндрический винт) 3 на опорной подушке (рис. 6.64).

Сожмите штекер 2 в направлении стрелки и отсоедините выключатель стоп-сигнала (рис. 6.64).

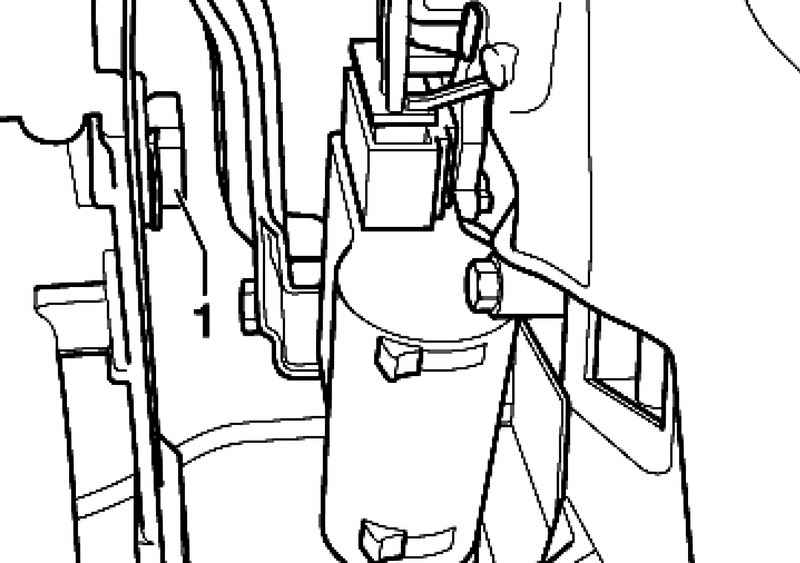

Рис. 6.14. Поворачивание выключателя стоп-сигналов

Выключатель стоп-сигнала 1 поверните влево на 45° и извлеките (рис. 6.14).

Рис. 6.15. Соединение педали тормоза и усилителя тормозного привода

Педаль тормоза отсоедините от усилителя тормозного привода при помощи съемника (рис. 6.15).

Рис. 6.65. Стопорная клипса педали тормоза

Отсоедините стопорную клипсу 1 на правой стороне (рис. 6.65).

Извлеките штифт так, чтобы освободите педаль тормоза.

Извлеките педаль тормоза.

Установка

Введите штифт через педаль тормоза.

Защиту от скручивания (цилиндрический винт) затяните только тогда, когда надеты стопорные клипсы.

Установите защиту от скручивания (цилиндрический винт) 3 на опорной подушке (рис. 6.64).

Смонтируйте выключатель стоп-сигнала.

Дальнейшая сборка осуществляется в обратной последовательности.
