6.3. Ремонт тормозов передних колес





Компоненты переднего тормоза

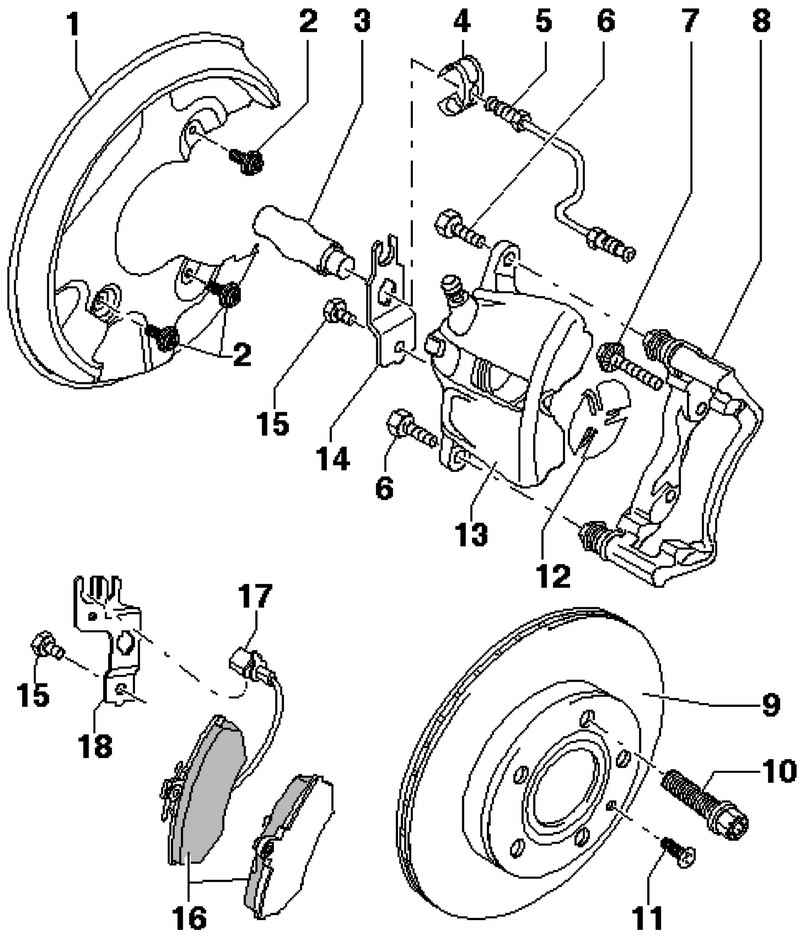

Рис. 6.28. Компоненты переднего тормоза: 1 – крышка тормозного диска; 2 – фланцевый болт, 10 Н·м; 3 – тормозной шланг; 4 – пружинная скоба; 5 – тормозной трубопровод, 15 Н·м; 6 – самоконтрящийся болт, 30 Н·м; 7 – болт, 190 Н·м; 8 – скоба-держатель с направляющими пальцами и защитным колпачком; 9 – тормозной диск; 10 – колесные болты; 11 – винт TORX; 12 – теплозащитный экран; 13 – корпус тормозного суппорта; 14 – держатель; 15 – болт с шестигранной головкой, 10 Н·м; 16 – тормозные колодки; 17 – штекерное соединение; 18 – держатель



ПРИМЕЧАНИЕ
После замены тормозных колодок несколько раз сильно нажмите на педаль тормоза. Это необходимо для того, чтобы тормозные колодки заняли свое рабочее положение.
Для откачки тормозной жидкости из расширительного бачка используйте емкость для откачивания, которая соприкасается только с тормозной жидкостью. Тормозная жидкость является ядовитым веществом, поэтому ее ни в коем случае нельзя откачивать ртом через шланг.
При замене компонентов тормозной системы (тормозной диск, тормозной суппорт или тормозная колодка) обязательно обращайте внимание на правильность идентификации. Правильная идентификация по типу автомобиля является исходным условием для корректной работы системы ESP.
