6.4.6. Снятие и установка компонентов системы ABS на передней оси

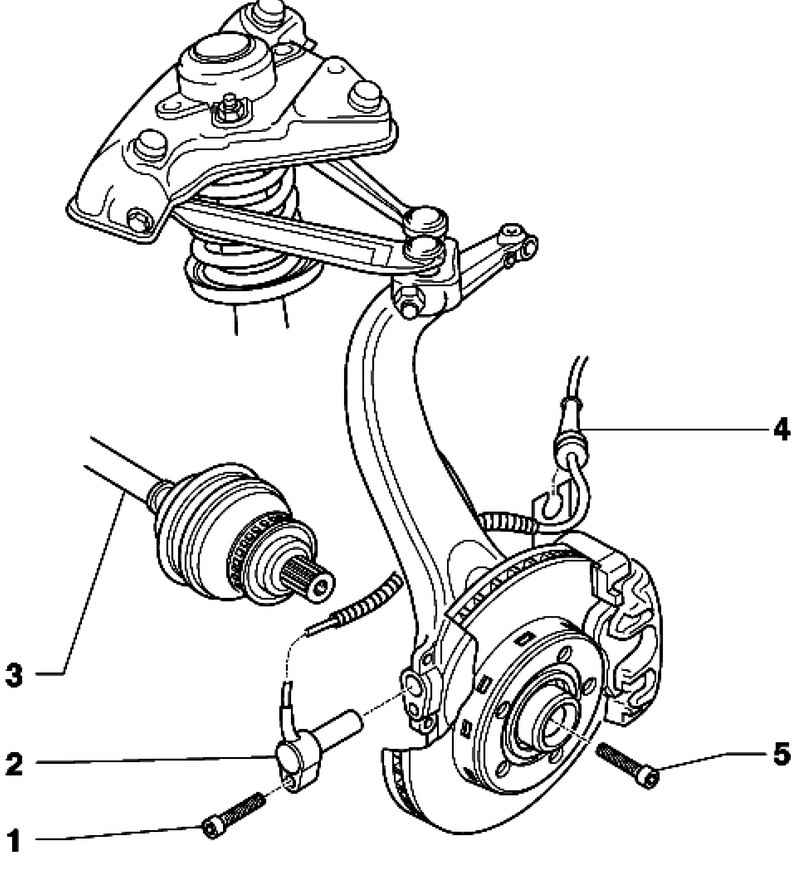

Компоненты системы ABS на передней оси
Рис. 6.79. Компоненты системы ABS на передней оси: 1 – болт с внутренним шестигранником; 2 – датчик частоты вращения; 3 – приводной вал с ротором; 4 – кабель датчика частоты вращения; 5 – болт с внутренним шестигранником



Снятие и установка датчика частоты вращения на передней оси
Ослабьте колесные болты.
Поднимите автомобиль.
Снимите колесо.

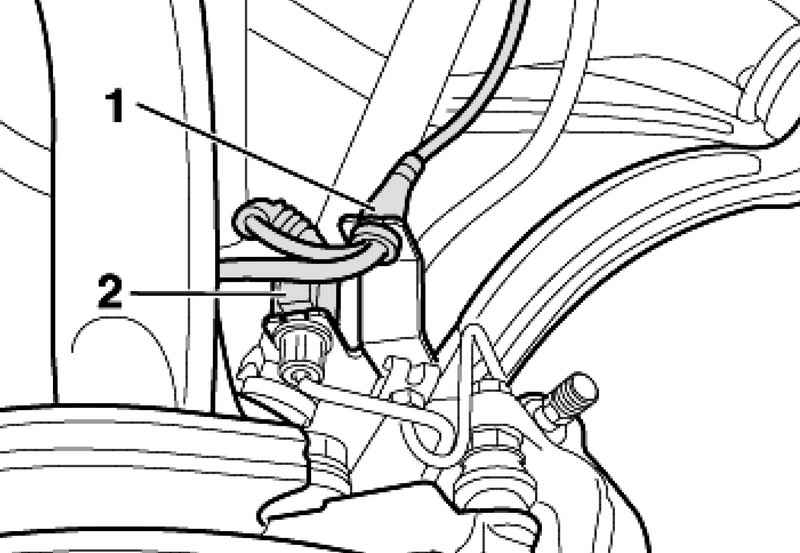

Провод датчика частоты вращения
Рис. 6.80. Провод датчика частоты вращения


Освободите провод датчика частоты вращения из держателей 1 (рис. 6.80).
Освободите провод датчика частоты вращения из держателей 1.

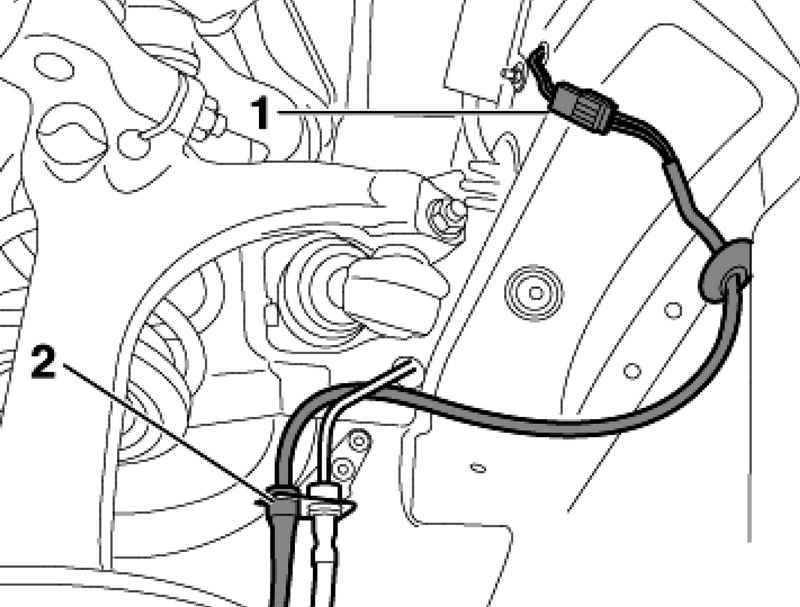

Штекер датчика частоты вращения
Рис. 6.81. Штекер датчика частоты вращения


Отсоедините штекер провода датчика частоты вращения 2 (рис. 6.81).
Освободите провод датчика частоты вращения из держателей 2.
Снимите втулку 1 из колесной ниши.

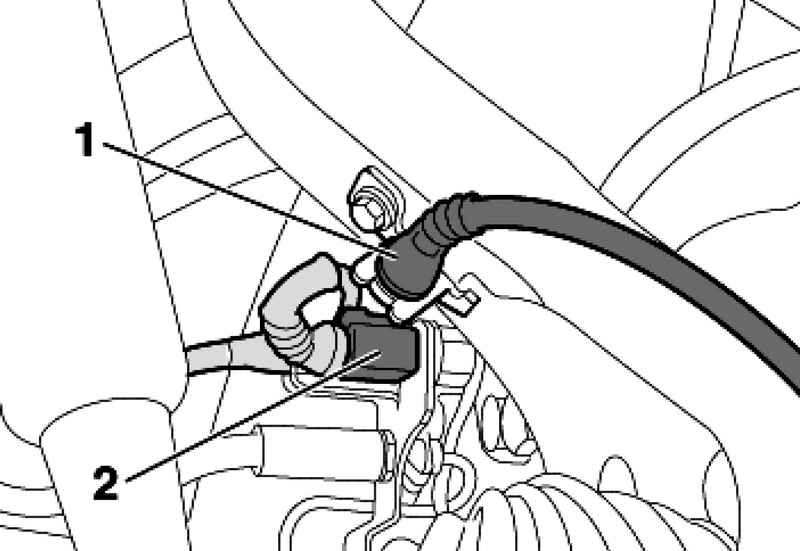

Извлечение датчика частоты вращения
Рис. 6.82. Извлечение датчика частоты вращения


Извлеките датчик частоты вращения ABS из поворотного кулака (рис. 6.82).
Отсоедините разъем.

Установка
Перед установкой датчика частоты вращения наденьте уплотнительную манжету и смажте датчик частоты вращения по периметру пластичной смазкой.
Установите датчик числа оборотов для системы ABS.
Заблокируйте провод датчика числа оборотов в держатели и вставьте втулку в колесную нишу.
Поверните руль вправо и влево до упора и убедитесь в отсутствии препятствий для провода датчика частоты вращения.

Проверка, снятие и установка ротора на передней оси
Открутите колесо.
Извлеките датчик частоты вращения из корпуса колёсного подшипника.
Проверьте ротор на наличие загрязнений и повреждений.

ПРИМЕЧАНИЕ
Если ротор имеет повреждения или загрязнен, то приводной вал необходимо снять. При повреждении следует заменить внешний ШРУС вместе с ротором.
Внешний ШРУС с ротором поставляется как единая запчасть.
