6.4.7. Снятие и установка датчика частоты вращения на задней оси

Компоненты системы ABS на задней оси (передний привод)

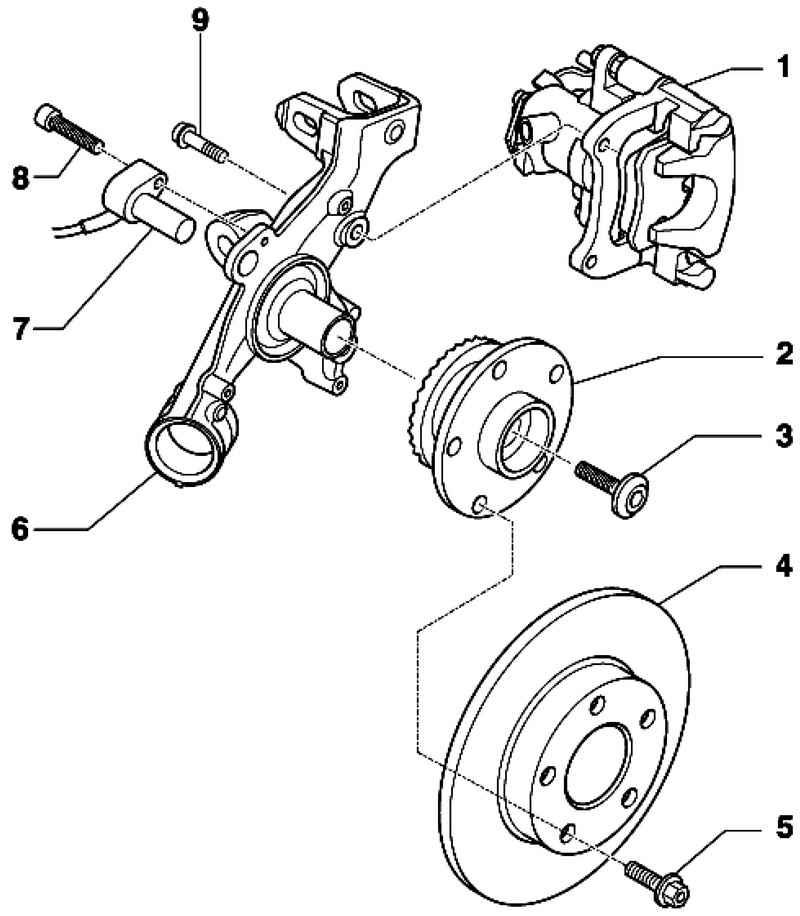

Рис. 6.83. Компоненты системы ABS на задней оси (передний привод): 1 – задний тормозной суппорт; 2 – ступица колеса с ротором; 3 – болт с буртиком; 4 – тормозной диск; 5 – колесный болт; 6 – корпус подшипника ступицы колеса; 7 – датчик частоты вращения; 8 – болт с внутренним шестигранником; 9 – болт, 75 Н·м



Снятие
Ослабьте колесные болты.
Поднимите автомобиль.
Снимите колесо.
Выключите зажигание.
Выкрутите болт с шестигранной головкой 2

Датчик частоты вращения

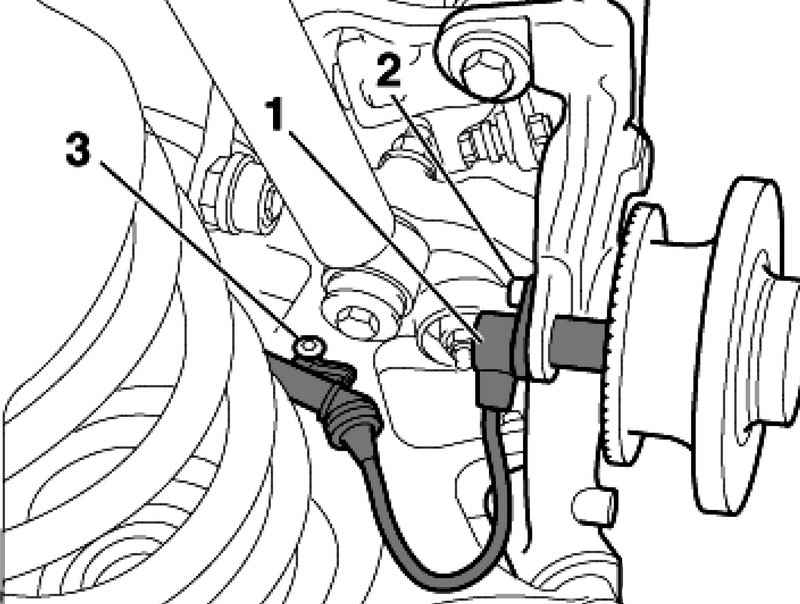

Рис. 6.84. Датчик частоты вращения


Извлеките датчик частоты вращения 1 из поворотного кулака (рис. 6.84).
Открутите винт Torx 3 и извлеките держатель кабеля

Держатель кабеля

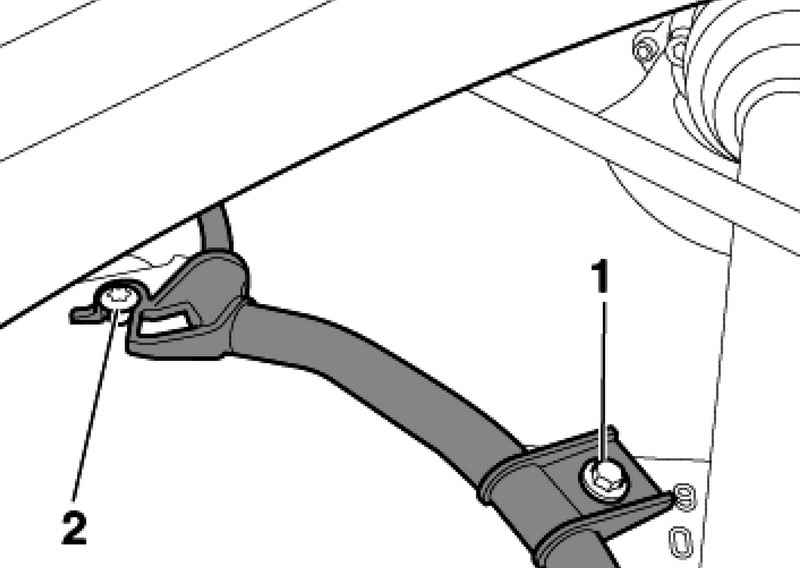

Рис. 6.85. Держатель кабеля


Выкрутите болт с шестигранной головкой 1 (рис. 6.85).
Выкрутите винт Torx 2 и извлеките держатель кабеля.
Освободите провод датчика частоты вращения из держателей.

Крепление накладки днища

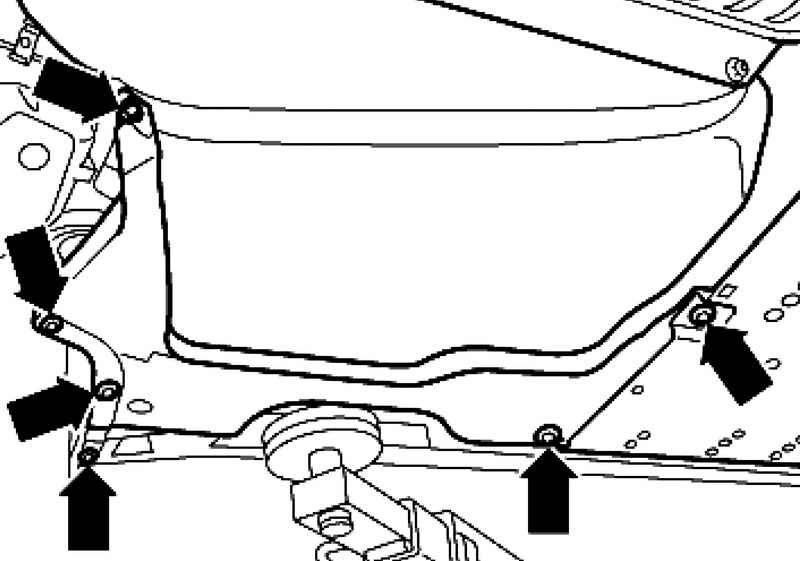

Рис. 6.86. Крепление накладки днища


Снимите накладку днища (рис. 6.86).
Извлеките из крепления сиденье в задней части кузова
На автомобилях Cabrio дополнительно необходимо снять боковую обивку.

Держатель кабеля и разъем провода датчика частоты вращения

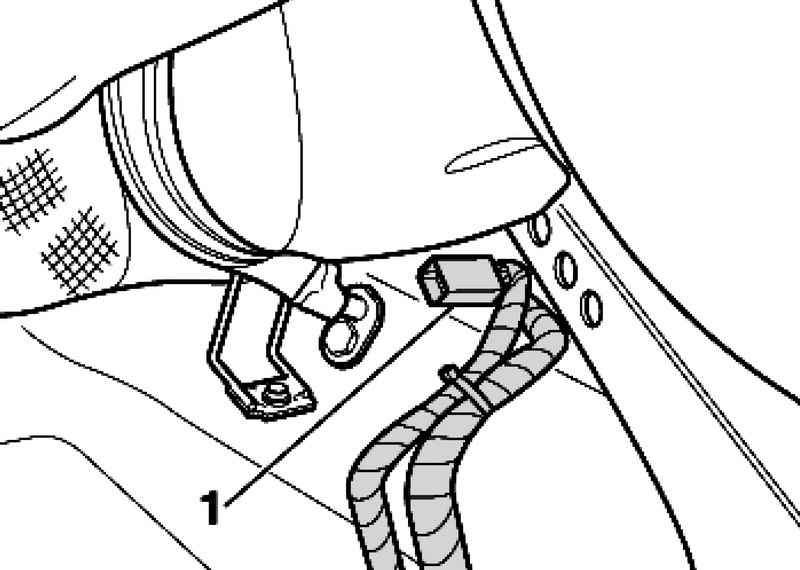

Рис. 6.87. Держатель кабеля и разъем провода датчика частоты вращения


Снимите держатель кабеля, отсоедините разъем 1 провода датчика частоты вращения и выдавить насадку (с левой и правой стороны расположение зеркальное) (рис. 6.87).

Установка
Установка осуществляется в обратной последовательности.
Уплотнительное кольцо датчика частоты вращения перед установкой смажте по периметру пластичной смазкой.
Поднимите автомобиль.
Открутите колесо.
Извлеките датчик частоты вращения из поворотного кулака.
Проверьте ротор на наличие загрязнений и повреждений.
