7.5.1. Снятие и установка блока управления комбинации приборов

ПРИМЕЧАНИЕ Запрещается разбирать блок управления комбинации приборов.

Если комбинация приборов (блок управления комбинации приборов) заменяется, выберете в меню «Ведомый поиск неисправностей» функцию «Замена» блока управления комбинации приборов.

Выключите зажигание и вытащите ключ зажигания.

Установите рулевое колесо назад и вниз настолько, насколько возможно, используя для этого полный диапазон регулировки положения рулевой колонки.

ПРИМЕЧАНИЕ Для лучшего восприятия рабочие операции показаны на следующем рисунке при снятом рулевом колесе.

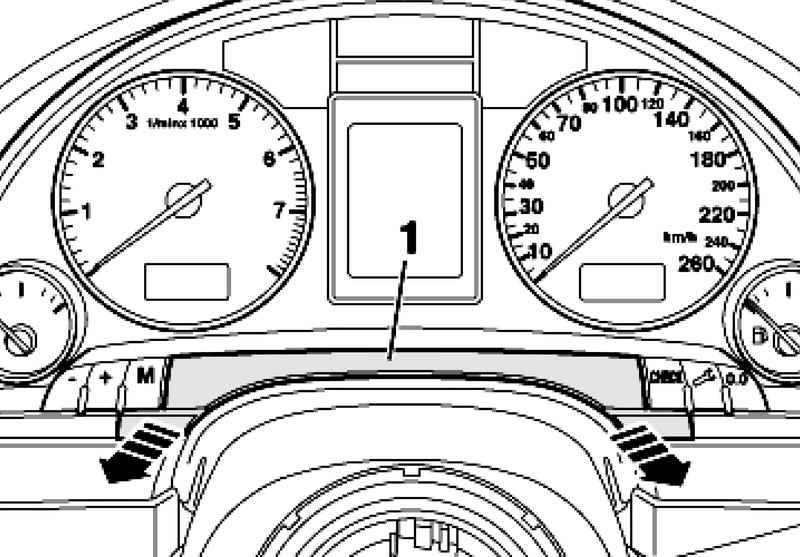

Рис. 7.76. Снятие крышки блока управления комбинации приборов

Снимите крышку 1 внизу на блоке управления комбинации приборов движением назад (стрелки) (рис. 7.76).

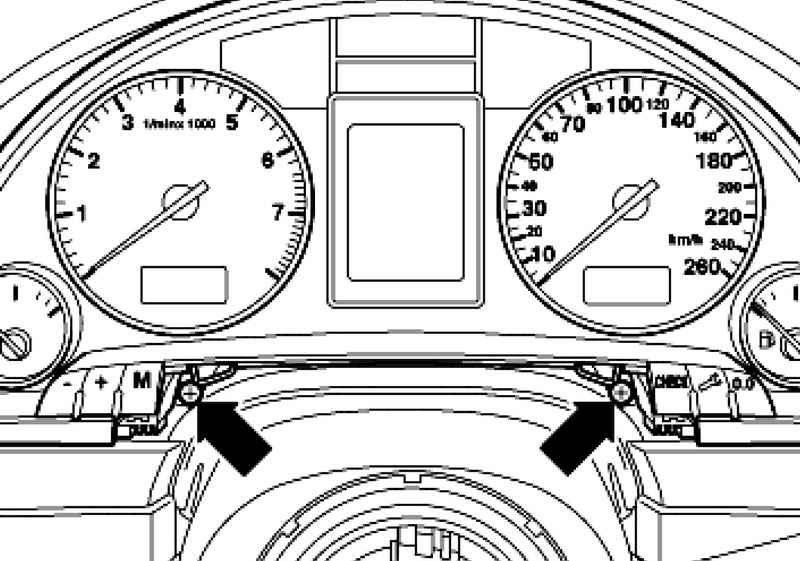

Рис. 7.77. Винты крепления комбинации приборов

Выкрутите винты (стрелки) (рис. 7.77).

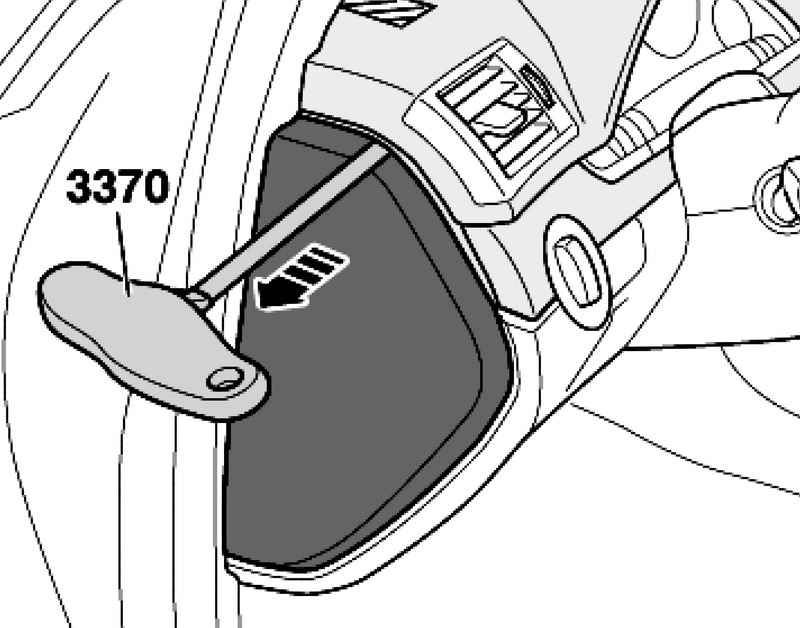

Рис. 7.78. Снятие крышки передней панели

Снимите крышку слева на передней панели с помощью съемника (рис. 7.78).

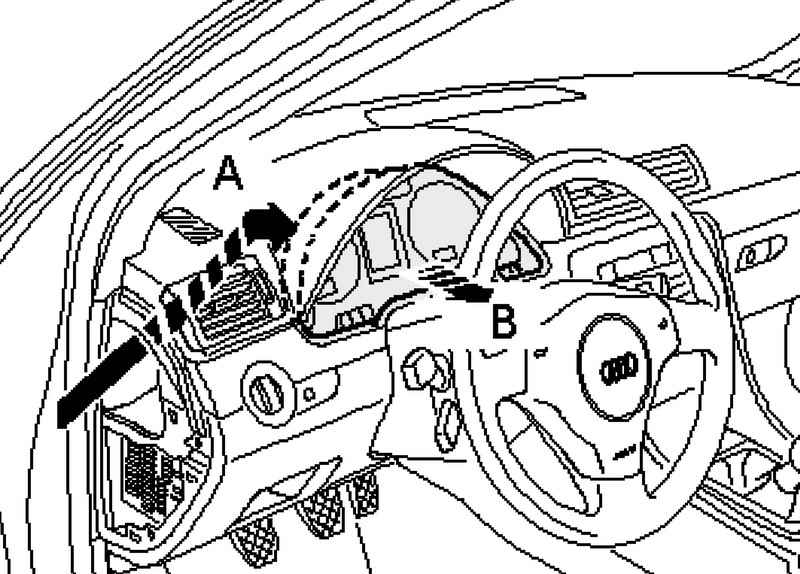

Рис. 7.79. Выдвижение панели приборов

Просуньте руку поверх колодки предохранителей через отверстие А и выдавить блок управления комбинации приборов по направлению В (рис. 7.79).

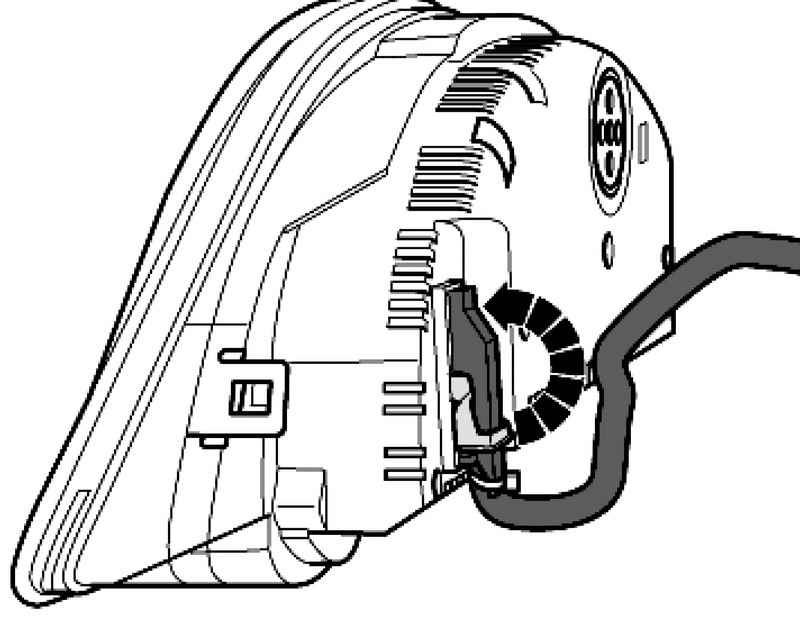

Рис. 7.80. Предохранительная скоба электрического кабеля

Откройте предохранительную скобу электрического кабеля и вытащите электрические соединения (рис. 7.80).

Установку осуществлять в обратной последовательности.
