7.5.12. Снятие и установка блока главного предохранителя – автомобили с аккумулятором в моторном отсеке

Снятие
Отсоедините провод массы в аккумуляторе при выключенном зажигании.
Вытяните резиновую прокладку крышки водоотводящего короба.
Снимите крышку водоотводящего короба движением вперед.

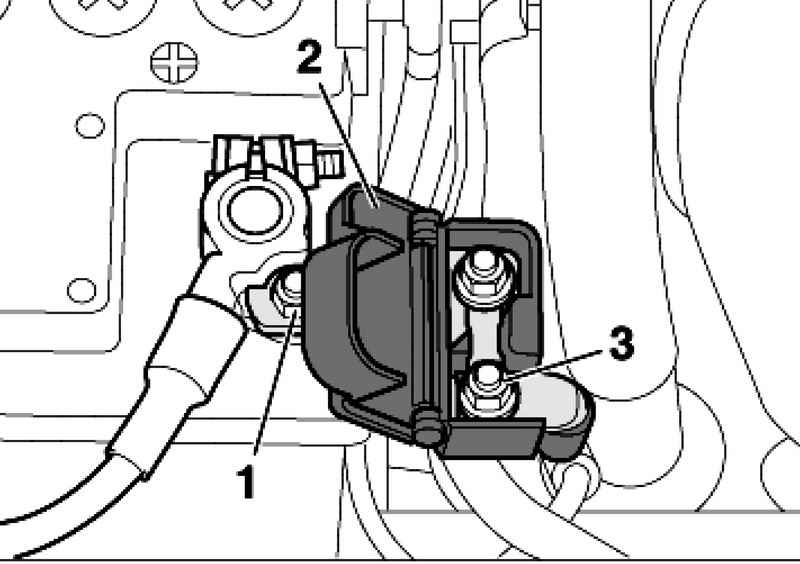

Гайка блока предохранителя на положительном полюсе
Рис. 7.107. Гайка блока предохранителя на положительном полюсе


Откиньте крышку 2 в сторону и открутите гайку 3 электрического кабеля (рис. 7.107).
Открутите гайку 1 блока предохранителя на положительном полюсе (рис. 7.107).

Установка
Установите в обратной последовательности.
Подключите аккумулятор.

Моменты затяжки
Блок предохранителя к положительному полюсу: 6 Н·м.
Электрический кабель к блоку предохранителей: 6 Н·м.
