7.5.17. Механическая блокировка корпуса разъёма

Вторичное крепление – это фиксатор корпуса разъема, который фиксирует все провода в корпусе разъема. Если корпус разъема имеет вторичное крепление, то перед разблокировкой и извлечением отдельных контактов его необходимо вскрыть или удалите с помощью специального инструмента-отмычки.
Вторичное крепление выделяется на корпусе разъема другим цветом. Это облегчает распознавание вторичного крепления и уточняет принцип его действия.
Изображенные здесь формы корпусов разъемов являются не единственными во всем их ассортименте, они лишь наглядно демонстрируют различные принципы действия вторичных креплений.

Пример 1

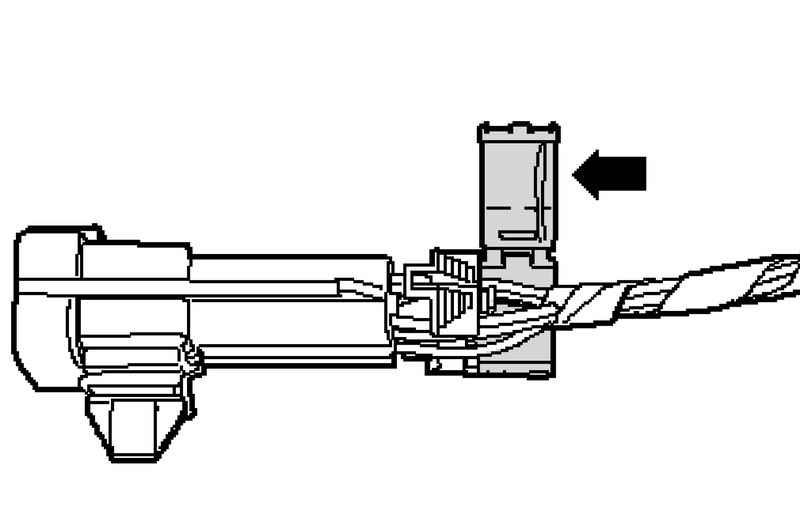

Местоположение гребешка
Рис. 7.121. Местоположение гребешка


Фиксатор корпуса необходимо разблокировать, удалив «гребешок» (рис. 7.121).

Пример 2

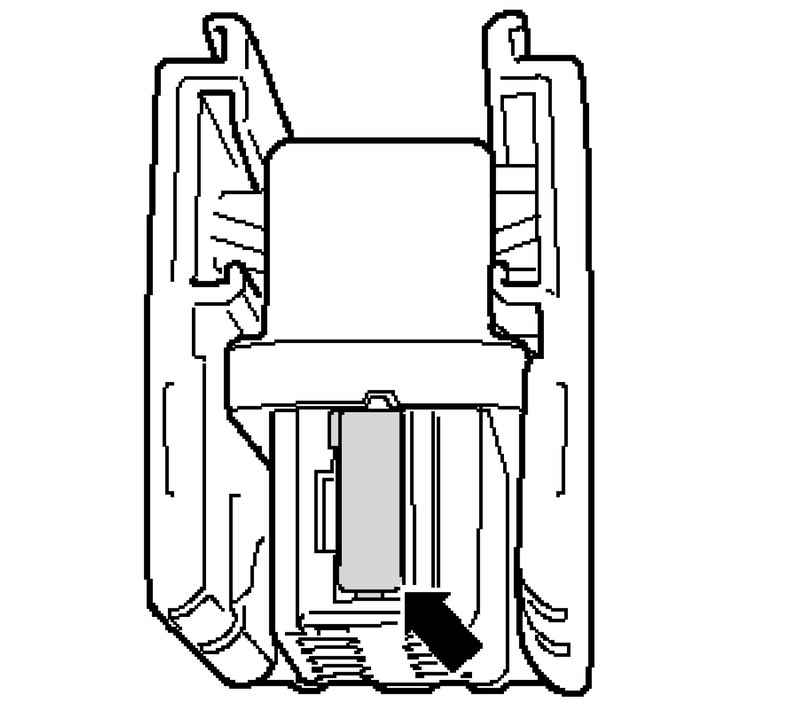

Разблокировка фиксатора
Рис. 7.122. Разблокировка фиксатора


Открыв «язычок», можно разблокировать фиксатор соединения (рис. 7.122).

Пример 3

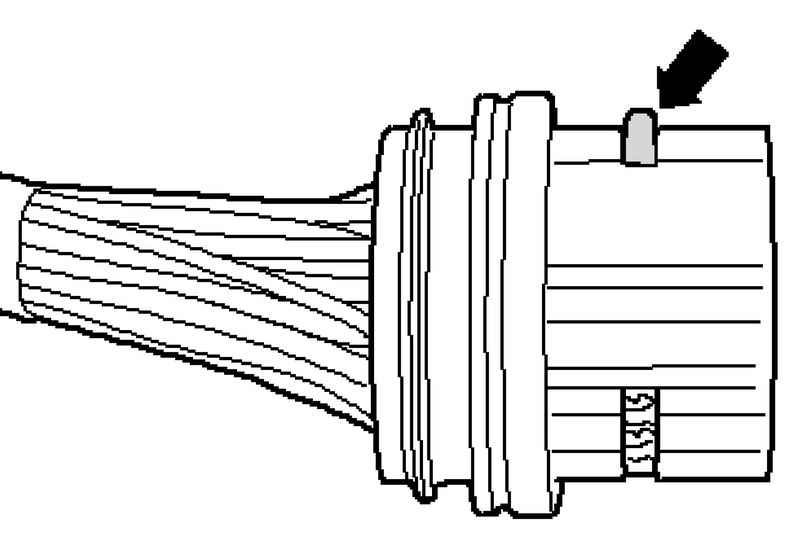

Местоположение задвижки
Рис. 7.123. Местоположение задвижки


Фиксатор соединения можно разблокировать, вытянув «задвижку» (рис. 7.123).
