7.5.3. Снятие и установка блока предохранителей

Снятие
Отсоедините провод массы от АКБ при выключенном зажигании.
Снимите вещевой отсек со стороны водителя.

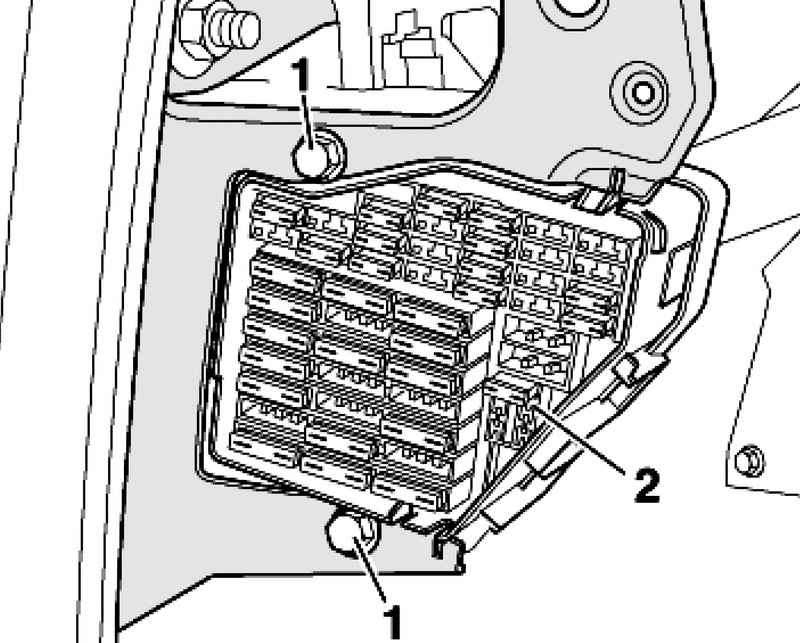

Крепление блока предохранителей
Рис. 7.88. Крепление блока предохранителей


Выкрутите винты 1 блока предохранителей 2 (рис. 7.88).
Отсоедините вверху и внизу зажимы и снимите блок предохранителей с центральной трубы передней панели.
Снимите жгут электропроводки с центральной трубы передней панели и высвободить его из креплений.
Надрежьте биндер 1.

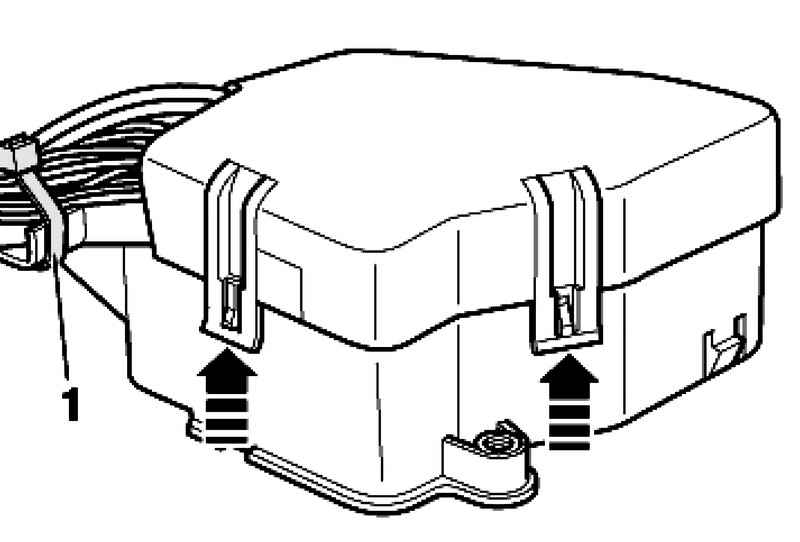

Крышка блока предохранителей
Рис. 7.89. Крышка блока предохранителей


Разблокируйте крышку блока предохранителей (стрелки) (рис. 7.89).
Извлеките предохранители из блока предохранителей.
Снимите крепежную планку разъемов (стрелки) и вытащите разъемы из блока предохранителей.

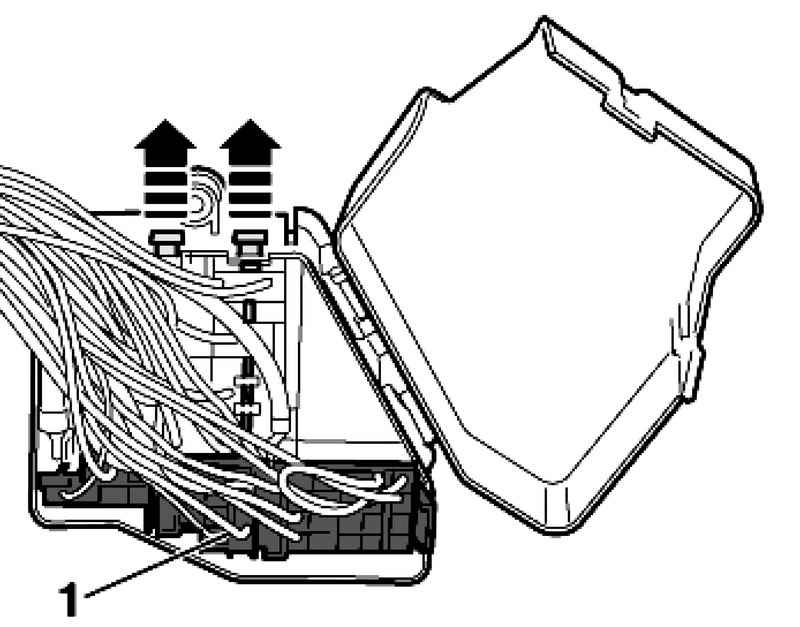

Извлечение разъемов
Рис. 7.90. Извлечение разъемов


Отсоедините контактную группу 1 (рис. 7.90).

Установка
Установите в обратной последовательности.
Установите вещевой отсек со стороны водителя.
Подключите аккумулятор.

Момент затяжки
Блок предохранителей к центральной трубке передней панели: 3 Н·м.
