7.5.4. Снятие и установка блока управления бортовой сети

Снятие
Если заменяется блок управления, выберете в меню «Ведомый поиск неисправностей», функцию «Ersetzen/ Замените» соответствующего блока управления.
Выключите зажигание и вытащите ключ зажигания.
Снимите вещевой отсек со стороны водителя.

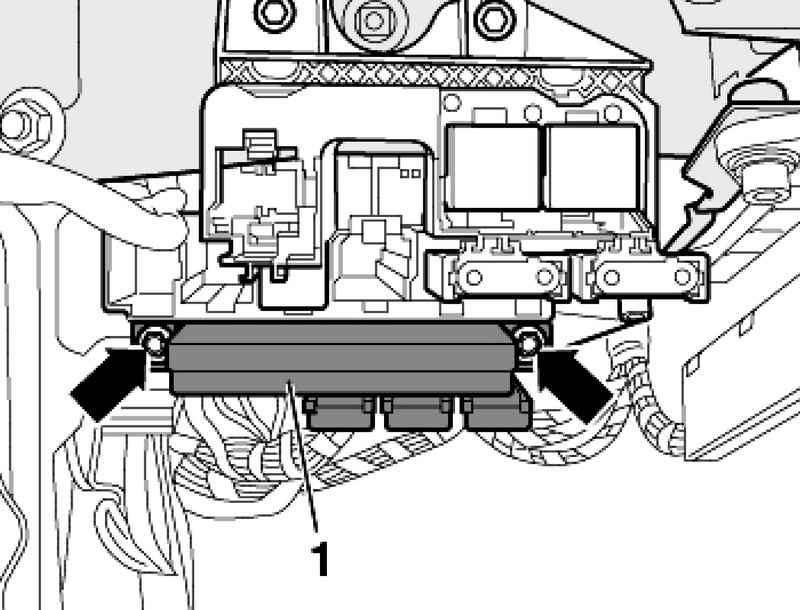

Крепление блока управления бортовой сети
Рис. 7.91. Крепление блока управления бортовой сети


Открутите гайки (стрелки) и снимите блок управления бортовой сети 1 (рис. 7.91).
Разблокируйте блоки предохранителей 1–3.
Разблокируйте предохранительную скобу разъема 4 и снимите ее.

Разъемы блока предохранителей
Рис. 7.92. Разъемы блока предохранителей


Отсоедините разъемы 5 и 6 (рис. 7.92).

Установка
Установите в обратной последовательности.
Установите вещевой отсек со стороны водителя.

Момент затяжки
Блок управления бортовой сети к центральной трубе передней панели: 2,4 Н·м.
