7.5.5. Снятие и установка 9-гнездового блока реле

Снятие
Выключите зажигание и вытащите ключ зажигания.
Снимите вещевой отсек со стороны водителя.
Открутите гайки 3 и снимите блок управления бортовой сети. с подсоединенными кабелями.

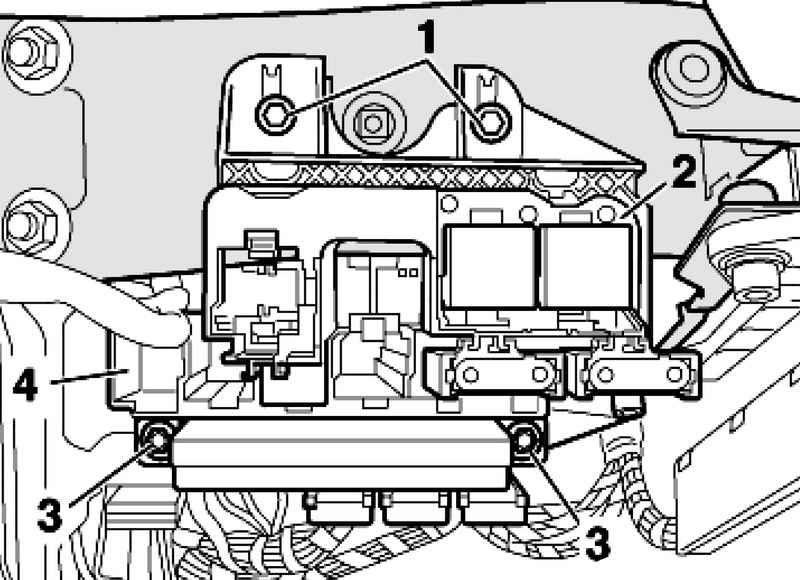

Крепление 9-гнездового блока реле
Рис. 7.93. Крепление 9-гнездового блока реле


Снимите 9-гнездовой блок реле 4 (рис. 7.93).

ПРИМЕЧАНИЕ
1 и 2 во внимание не принимайте.

Отсоедините блоки предохранителей от 9-гнездового блока реле.

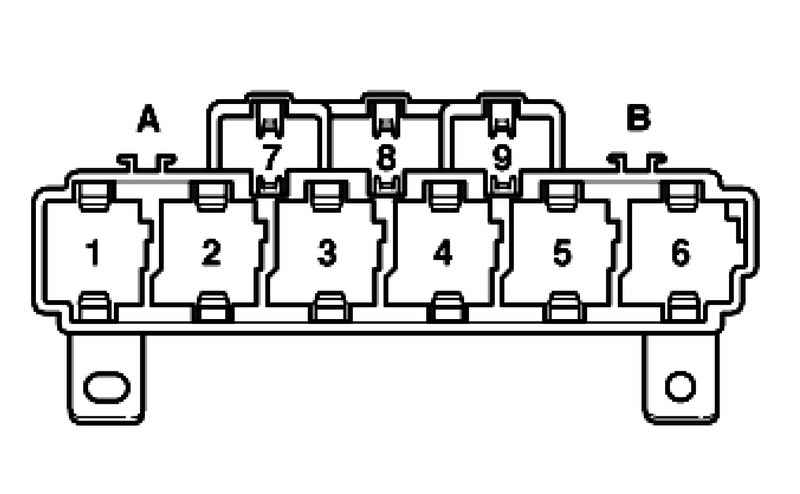

9-гнездовой блок реле
Рис. 7.94. 9-гнездовой блок реле


Извлеките реле, блоки управления, а затем разблокируйте соответствующую плату реле (рис. 7.94).

Установка
Установите в обратной последовательности.
Установите вещевой отсек со стороны водителя.

Момент затяжки
9-гнездовой блок реле с блоком управления бортовой сети к центральной трубе передней панели: 2,4 Н·м.
