7.5.9. Снятие и установка центрального блока управления системы Komfort

Снятие
Снимите обивку стойки А.
Снимите сиденье водителя.

ПРИМЕЧАНИЕ
Ремень безопасности с рамы сиденья снимать не требуется.

Отверните напольный коврик.

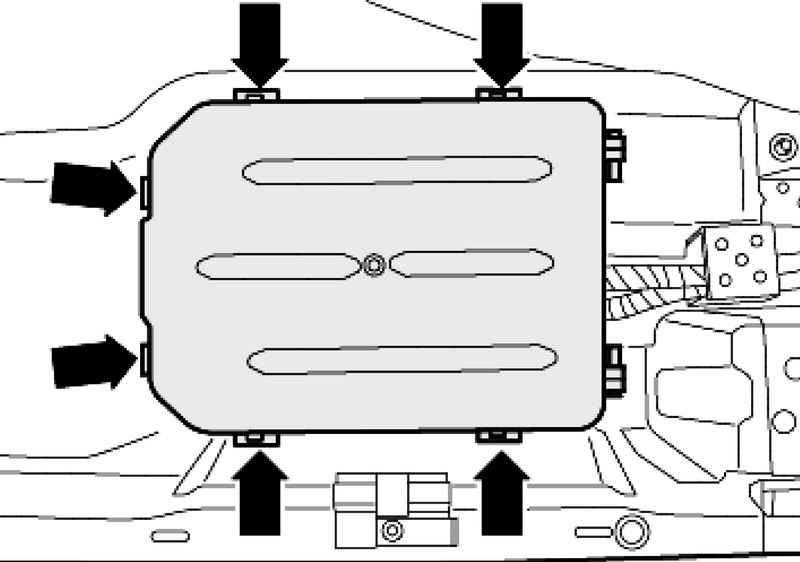

Крышка электронного блока со стороны водителя
Рис. 7.102. Крышка электронного блока со стороны водителя


Разблокируйте крышку электронного блока со стороны водителя (стрелки) и откиньте ее вправо (рис. 7.102).
Отсоедините зажимы (стрелки) и извлеките центральный блок управления системы Komfort 1 из электронного блока.

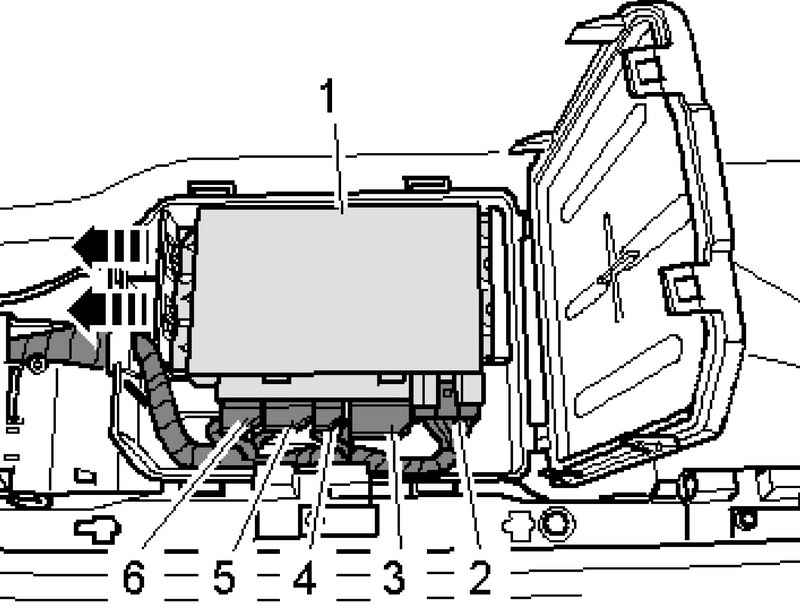

Разъемы электронного блока со стороны водителя
Рис. 7.103. Разъемы электронного блока со стороны водителя


Отсоедините разъемы 2–6 (рис. 7.103).

Установка
Установите в обратной последовательности.
Установите обивку стойки А.
Установите сиденье водителя.
