8.1.27. Регулировка крышки багажного отсека

ПРИМЕЧАНИЕ
Перед регулировкой новой крышки установите газовые упоры.

Снимите обшивку крышки.

Скоба замка крышки багажного отсека

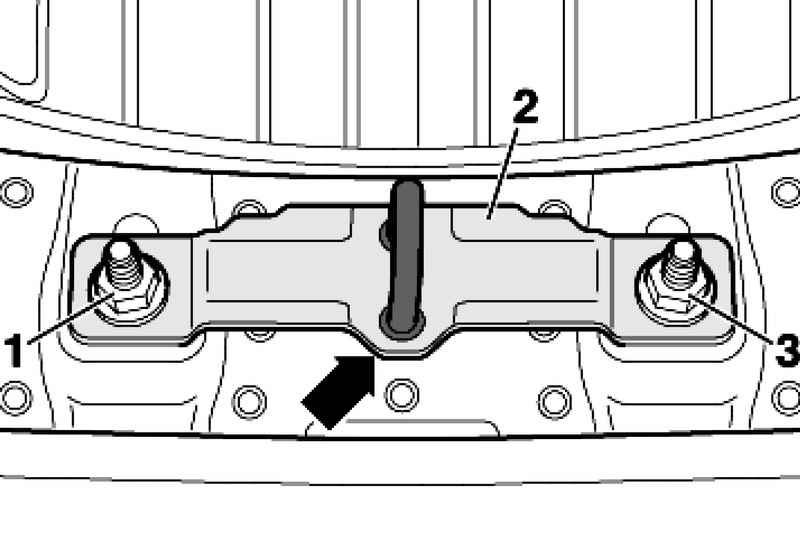

Рис. 8.51. Скоба замка крышки багажного отсека


Ослабьте комбинированные гайки 1 и 3, скоба замка 2 должна иметь возможность перемещения (рис. 8.51).

ПРИМЕЧАНИЕ
При установке скобы замка обратите внимание на ее место установки, выступом назад (стрелка).


Блокировка облицовки

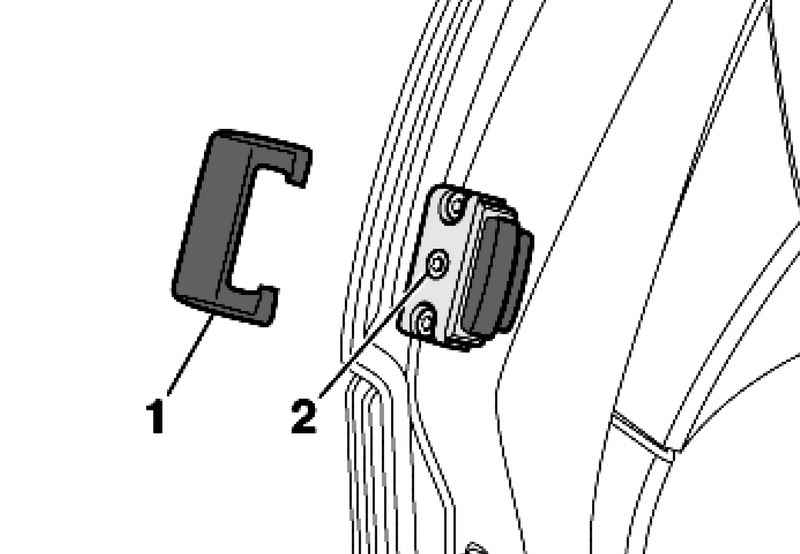

Рис. 8.52. Блокировка облицовки


Заблокируйте облицовку 1 регулируемого буфера крышки багажного отсека (рис. 8.52).
Натяжной болт 2 поверните влево в положение «0» (рис. 8.52).
От руки затяните гайки 1 и 3.
Закройте крышку багажного отсека (рис. 8.51).
Прижмите крышку вручную к кузову примерно на 2 мм.
Откройте крышку в этом положении и затяните гайки 1 и 3 моментом 21 Н·м.
Проверьте, насколько легко и без зазора крышка закрывается на замок. При необходимости повторите регулировку.
Нажав на боковую кромку двери багажного отсека под задним стеклом, убедитесь в отсутствии зазора.
Натяните при необходимости регулируемый буфер, повернув вправо натяжной болт 2 (рис. 8.52).
Проверьте легкость закрывания крышки, при необходимости повторите регулировку.
Проверьте установочные размеры.
