8.1.31. Снятие и установка планки ручки крышки багажного отсека

Снятие
Снимите цилиндр замка крышки багажного отсека.
Отсоедините штекерный разъем на внутренней стороне планки ручки.

Снятие планки ручки крышки багажного отсека

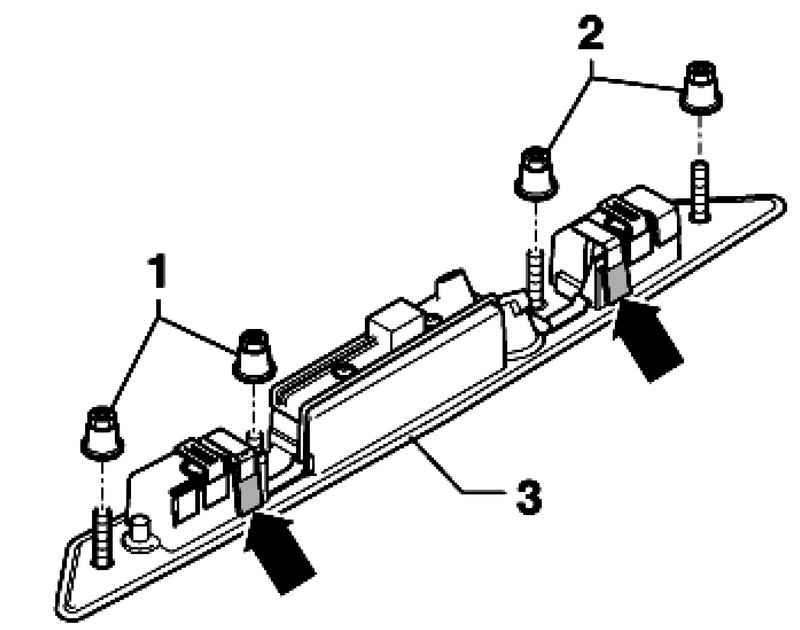

Рис. 8.56. Снятие планки ручки крышки багажного отсека


Отверните 4 гайки 1 и 2 (различные модели, для повторной установки маркировать) (рис. 8.56).
Момент затяжки 8 Н·м.
Отожмите назад оба стопорных крюка (стрелки) и снимите планку ручки 3 (рис. 8.56).

Установка
Установка осуществляется в обратной последовательности.
