8.3.10. Подготовка к установке стекла

ПРИМЕЧАНИЕ Если при снятии стекла повреждено лакокрасочное покрытие рамки стекла на кузове, то его структуру необходимо восстановить и при необходимости принять меры по антикоррозионной защите. Учитывайте различные дистанционные упоры для стандартного и атермального стекла. Наклейте на заднее стекло нижние дистанционные упоры согласно маркировкам.

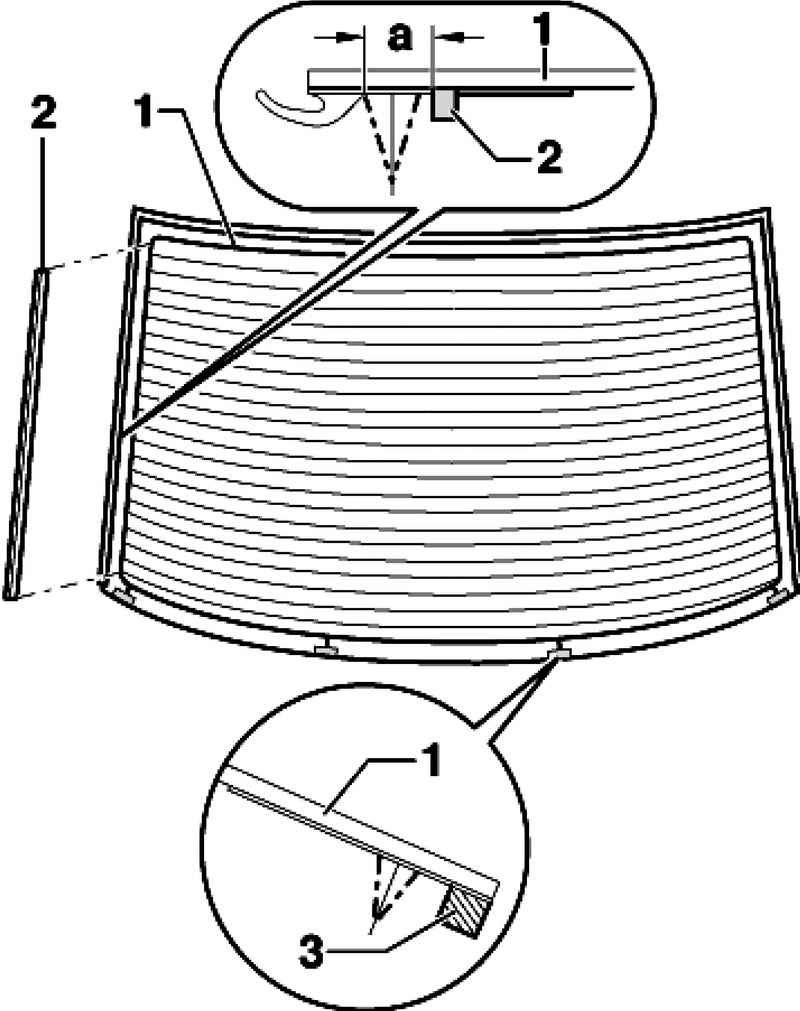

Рис. 8.119. Схема укладки профиля

Профиль для ограждения клея 2 надо установить с левой стороны по центру на антенные провода рядом со сборными шинами обогрева заднего стекла (рис. 8.119).

Справа наклейте внутреннюю кромку профиля на внешнюю сборную шины обогрева заднего стекла.

ПРИМЕЧАНИЕ Если при установке стекла клей-герметик выйдет из-под нижнего края стекла, его следует немедленно удалить.

ВНИМАНИЕ Клей для стекла ни в коем случае не должен соприкасаться с антенными проводами или сборными шинами обогрева стекла.

При повторной установке неповрежденного стекла клей-герметик, оставшийся на стекле и рамке стекла, ровно отрежьте электроножом и ножом-скребком, но ни в коем случае не удаляйте полностью.

Оставшийся слой служит реактивным грунтом для нанесения нового слоя клея-герметика.

ВНИМАНИЕ Берегите клейкую поверхность от грязи и масла. Остатки клея срежьте непосредственно перед установкой стекла. Не обрабатывайте поверхность клеевого соединения ни праймером, ни очистителем.

Очистите стекло в зоне приклеивания с помощью D 009 401 04 и обработайте праймером для стекла и лака D 009 200 02.

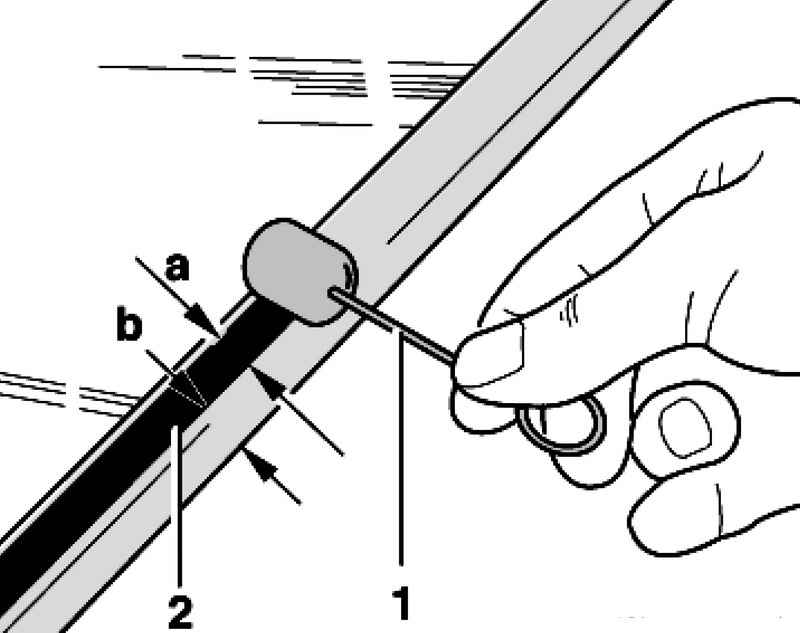

Рис. 8.97. Нанесение праймера

Нанесите праймер 2 аппликатором 1 равномерно по периметру в один заход (рис. 8.97).

Нанесение начинайте с помощью пропитанного войлока. Время высыхания составляет около 10 мин.

Ширина праймера, приблизительный размер, а = 20 мм.

Праймер должен располагаться по центру относительно клеевого валика.

ВНИМАНИЕ Керамическое покрытие на стекле не является праймером. Поверхность перед нанесением клея-герметика обязательно обработайте праймером.

ПРИМЕЧАНИЕ Полосу праймера исправляйте только после его высыхания. Ширина валика a = 8 ± 2 мм Высота валика b = 12 + 3 мм Размер c = учитывайте различное расстояние до края стекла.

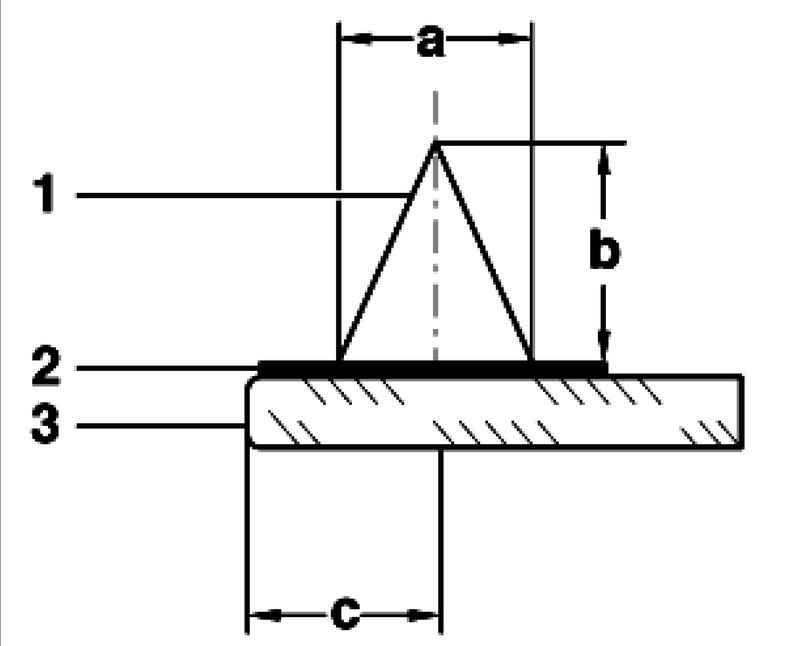

Рис. 8.120. Размеры для нанесения клея: 1 – клеевой валик; 2 – праймер; 3 – шайба
