8.3.2. Снятие ветрового стекла

ВНИМАНИЕ
При снятии стекла обязательно используйте защитные очки и кожаные перчатки.

Снимите поводки стеклоочистителя.
Снимите накладку обтекателя.
Выньте водоотводящие щитки слева и справа, начиная снизу, из крепежных планок.
Снимите солнцезащитный козырек слева, в центре и справа.
Снимите внутреннее зеркало заднего вида.
Снимите верхние накладки стоек А.
Проткните шилом клеевой валик изнутри в левом нижнем углу стекла.

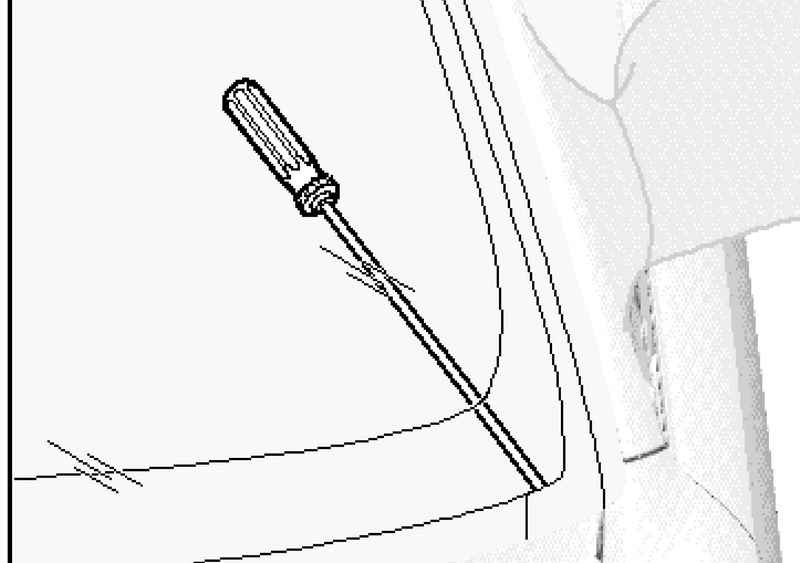

Протыкание валика шилом
Рис. 8.89. Протыкание валика шилом


Вденьте струну в шило и продернуть внутрь (рис. 8.89).

Прокладывание струны под ветровым стеклом
Рис. 8.90. Прокладывание струны под ветровым стеклом


Проложите струну под ветровым стеклом по периметру (рис. 8.90).

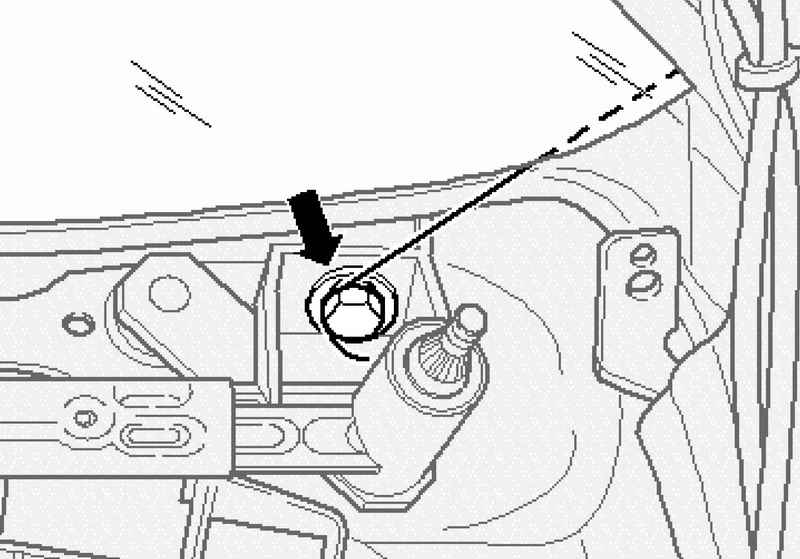

Прикрепление нити для резки к болту (стрелка) крепления поводков стеклоочистителя
Рис. 8.91. Прикрепление нити для резки к болту (стрелка) крепления поводков стеклоочистителя


Прикрепите конец нити для резки к болту (стрелка) крепления поводков стеклоочистителя (рис. 8.91).
Вставьте защитную пленку между ветровым стеклом и передней панелью.

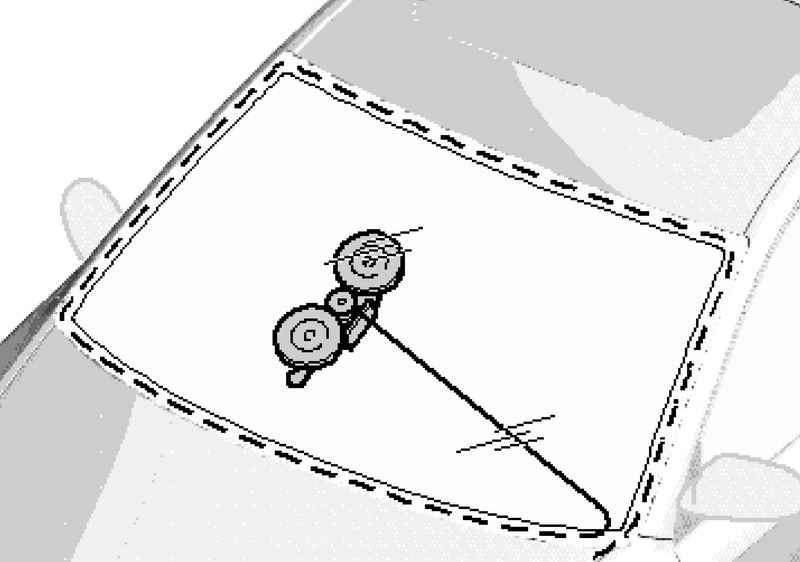

Осуществление первого разреза
Рис. 8.92. Осуществление первого разреза


Начало нити для резки закрепите в катушке и сделайте первый разрез примерно до середины стекла (рис. 8.92).

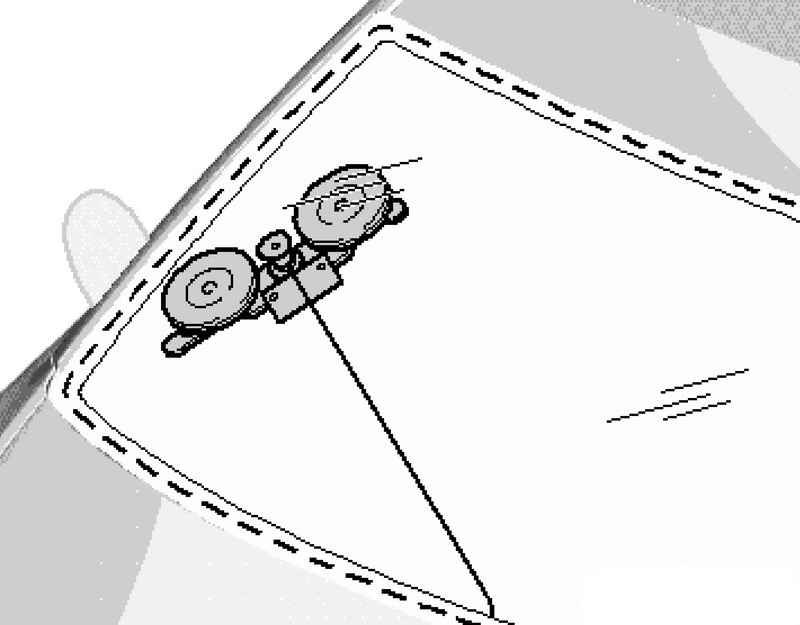

Перемещение катушки
Рис. 8.93. Перемещение катушки


Переместите катушку, как показано на рисунке 8.93, и продолжите резку.

Перемещение катушки для высвобождения нити из отводного ролика

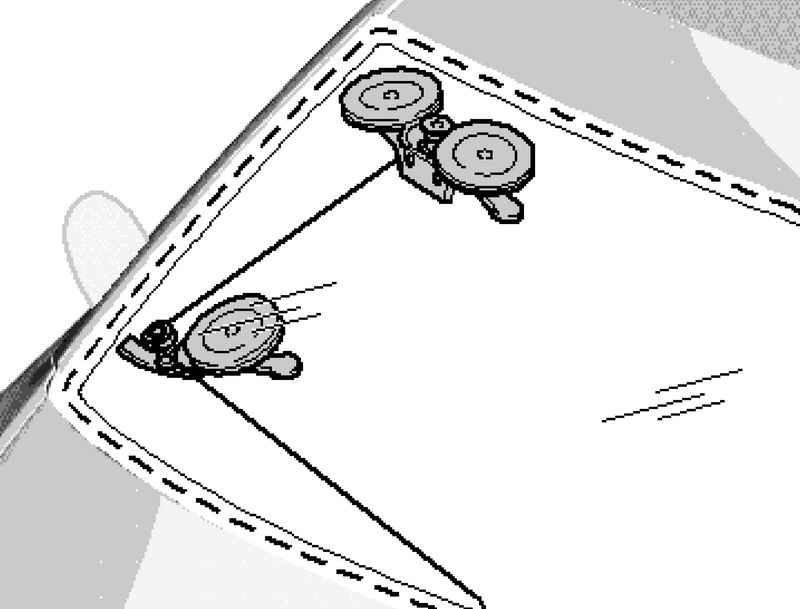

Рис. 8.94. Перемещение катушки для высвобождения нити из отводного ролика


Переместите катушку, как показано на рисунке 8.94, и установите отводной ролик.
Вырежьте стекло до тех пор, пока нить не выйдет из отводного ролика.

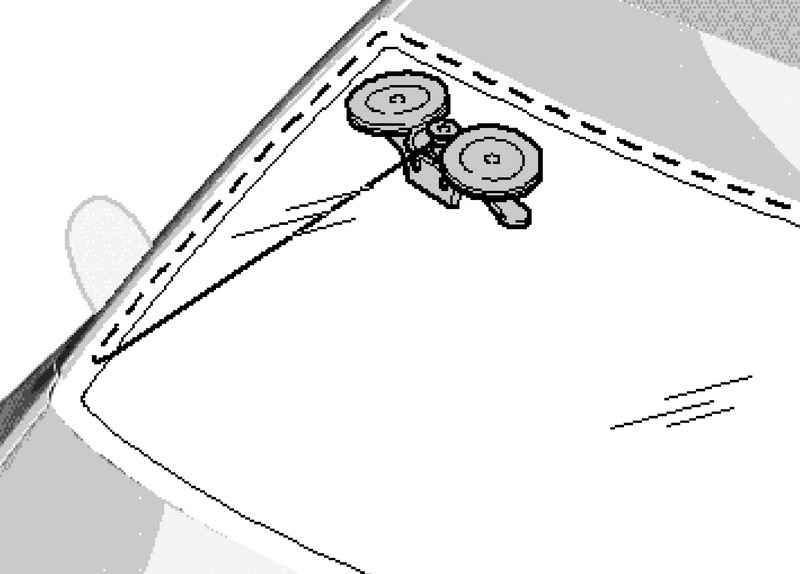

Продолжение резки
Рис. 8.95. Продолжение резки


Удалите отводной ролик и продолжайте резку (рис. 8.95).

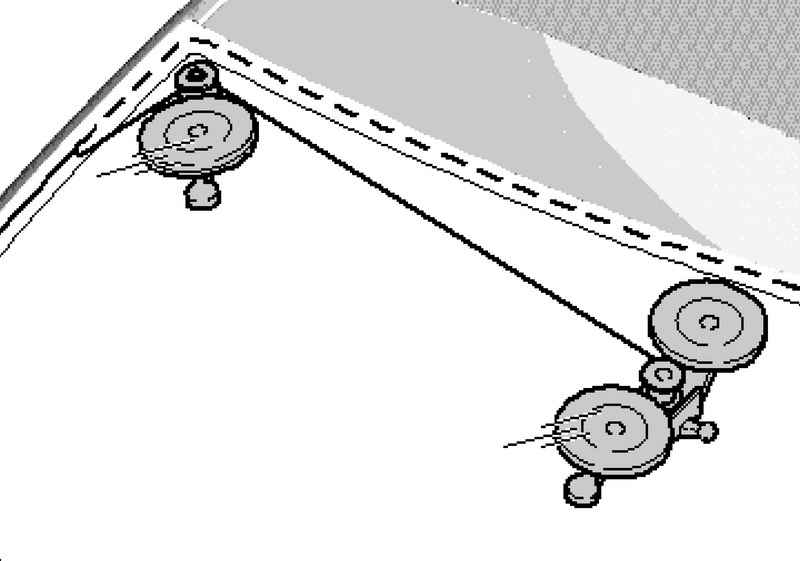

Установка отводного ролика в верхнем радиусе стекла
Рис. 8.96. Установка отводного ролика в верхнем радиусе стекла


Переместите катушку, как показано на рисунке 8.96, и установите отводной ролик в верхнем радиусе стекла.
Вставьте защитную пленку между ветровым стеклом и обивкой потолка.
Вырежьте стекло до тех пор, пока нить не выйдет из отводного ролика.
Удалите отводной ролик и продолжайте резку.
Повторите процесс в левом верхнем и нижнем радиусах стекла.
Вырежьте стекло полностью.
Выньте стекло с помощью двух двойных вакуумных захватов.
