8.3.8. Снятие неповрежденного заднего стекла

ПРИМЕЧАНИЕ
При снятии стекла обязательно используйте защитные очки и кожаные перчатки.

Снимите заднюю полку.

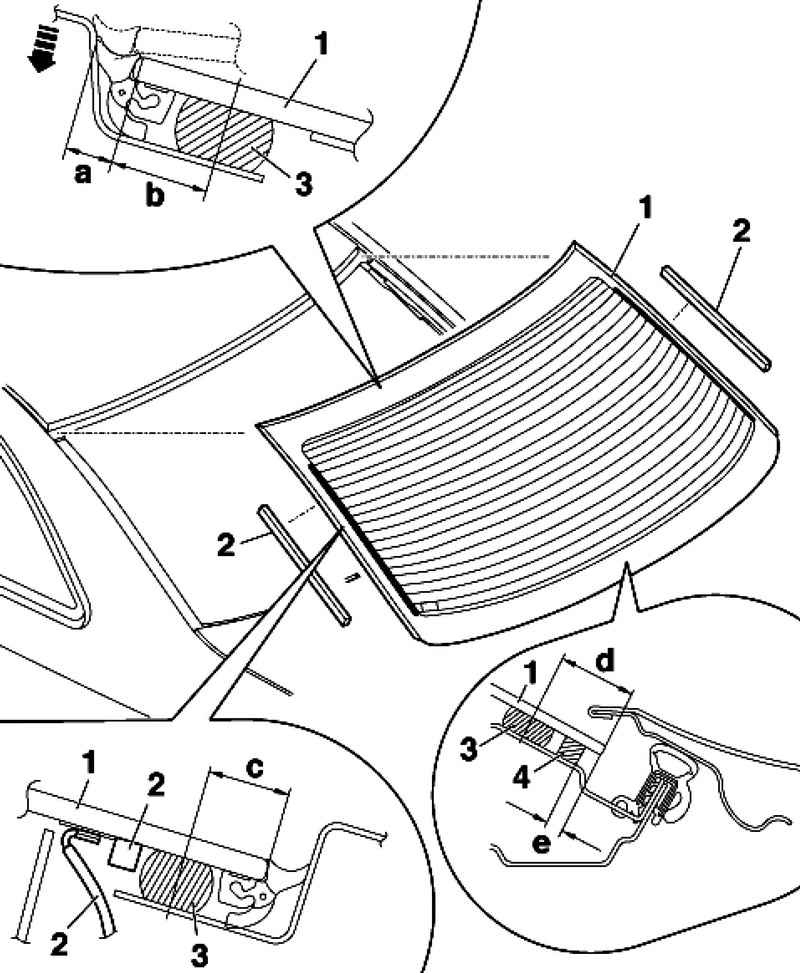

Компоненты заднего стекла
Рис. 8.111. Компоненты заднего стекла: 1 – заднее стекло; 2 – профиль для ограждения клея; 3 – клеевой валик; 4 – буфер



Снимите или отверните соединения для обогрева заднего стекла и антенну на стекле.
Прижмите соединения к стеклу в направлении к центру автомобиля.
Проткните клей-герметик шилом в нижнем радиусе стекла так, чтобы ушко шила было видно снаружи.
Вденьте струну и втяните в салон.

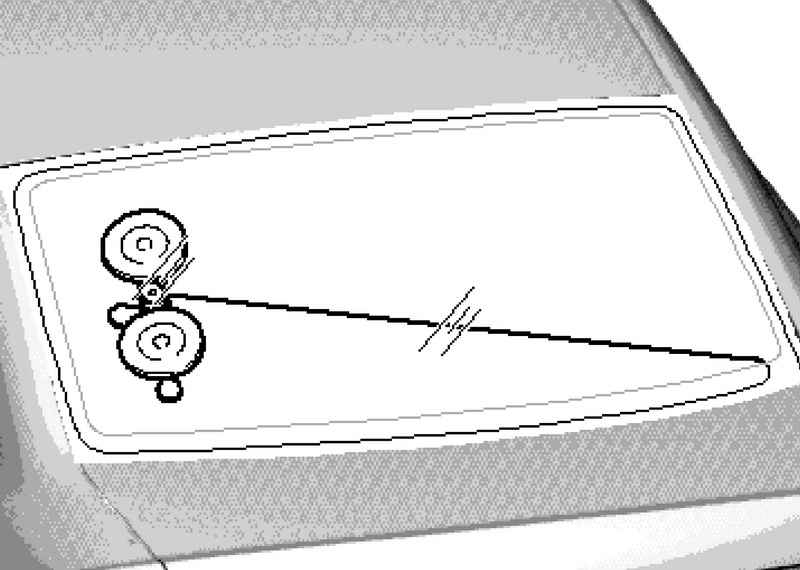

Закрепление струны в катушке
Рис. 8.112. Закрепление струны в катушке


Заправьте струну в катушку и закрепите (рис. 8.112).
Проложите режущую нить вокруг заднего стекла, как показано на рисунке.
На верхней кромке стекла и по бокам нить для резки следует запрессовать под накладку.

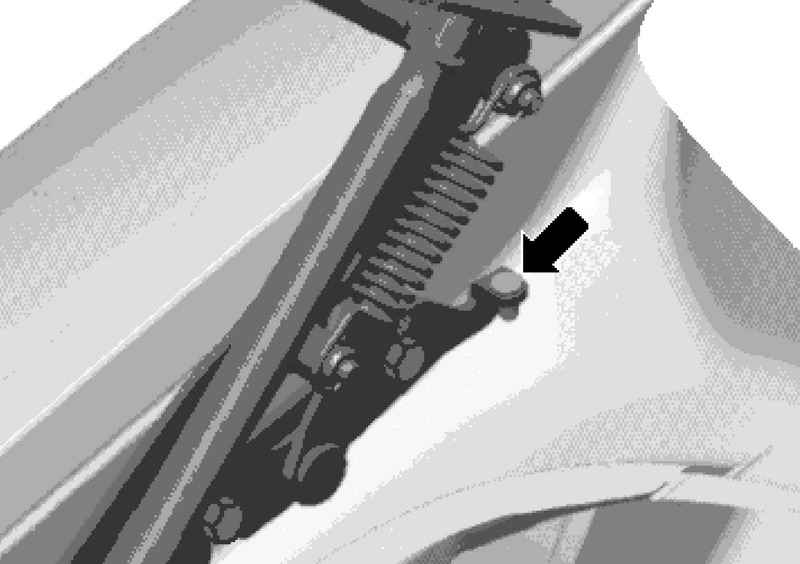

Место закрепления струны
Рис. 8.113. Место закрепления струны


Конец струны проложите вокруг упорного буфера (стрелка) и и затяните крепежными болтами шарнира крышки багажника (рис. 8.113).
Прорежьте первый участок.

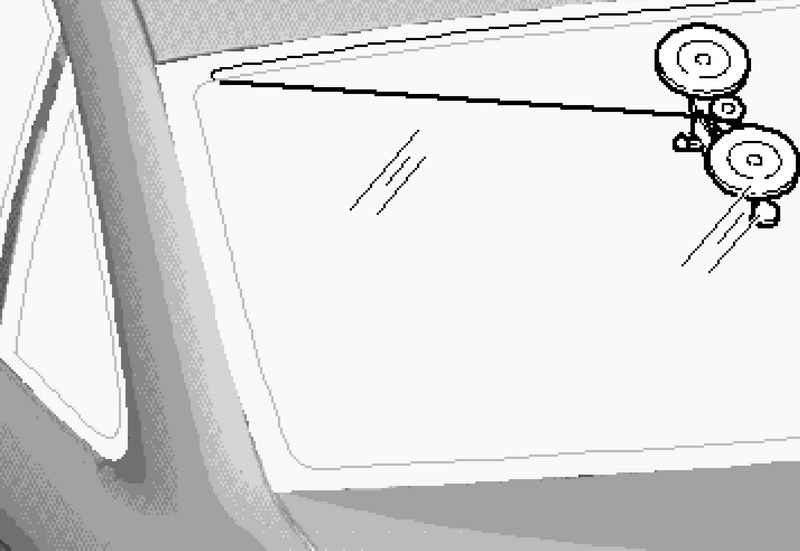

Установка отводного ролика
Рис. 8.114. Установка отводного ролика


Переставьте катушку согласно рисунку 8.114 и установите отводной ролик в нижний радиус стекла.
Вырежьте стекло до тех пор, пока струна не выйдет из отводного ролика.
Удалите отводной ролик и продолжайте резку.

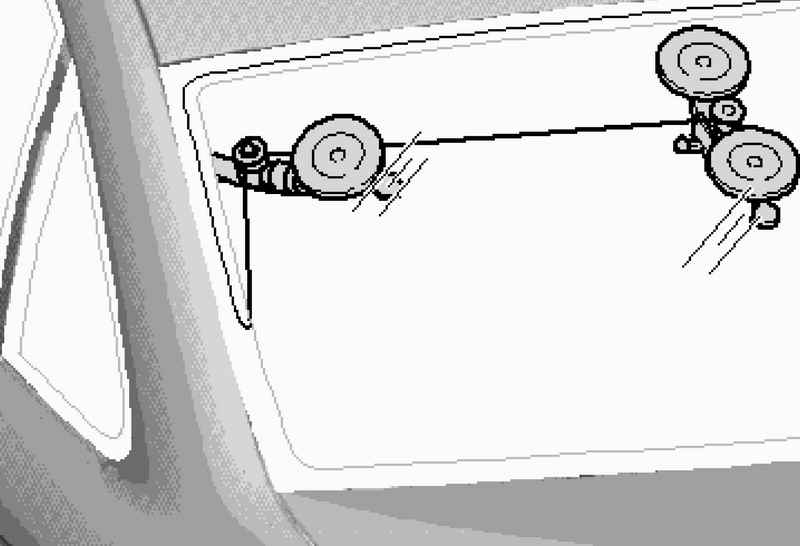

Установка отводного ролика в нижний радиус стекла
Рис. 8.115. Установка отводного ролика в нижний радиус стекла


Переставьте катушку согласно рисунку 8.115 и установите отводной ролик в нижний радиус стекла.
Вырежьте стекло до тех пор, пока струна не выйдет из отводного ролика.
Вставьте защитную пленку 1474/ 12 между обивкой потолка и стеклом.

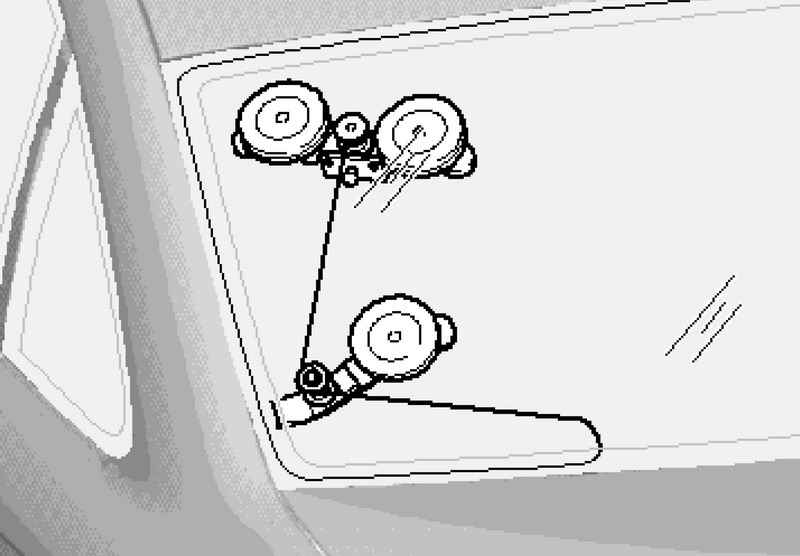

Окончание резки
Рис. 8.116. Окончание резки


Удалите отводной ролик и продолжайте резку (рис. 8.116).
Эти же операции повторяются в правом верхнем и нижнем радиусе стекла.
Вырежьте стекло целиком в соответствии с приведенным описанием.
Выньте стекло с помощью двойных вакуумных захватов.
