9.1. Схема системы кондиционирования (часть 1)

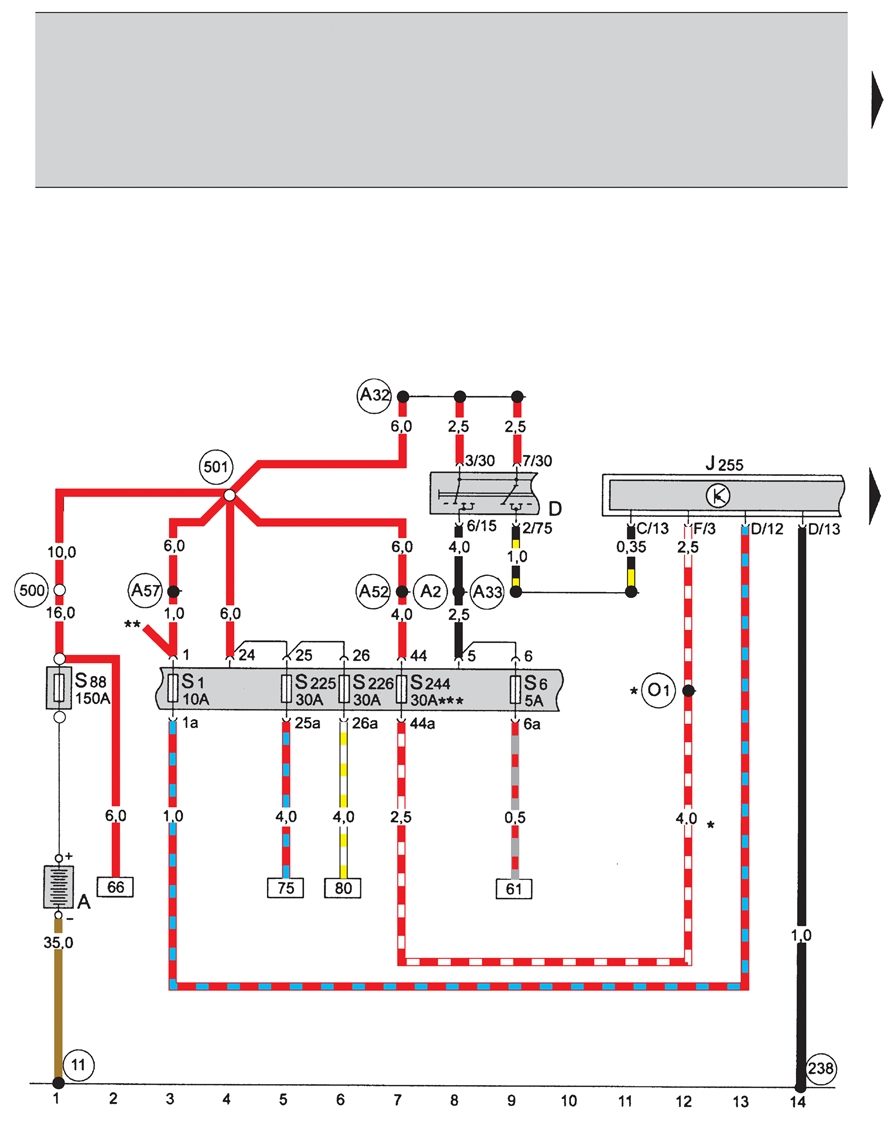

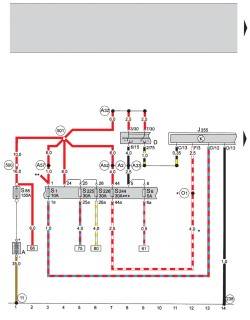

Схема системы кондиционирования (часть 1)

« предыдущая страница
9. Схемы электрооборудования
^
к оглавлению
следующая страница »
9.2. Схема системы кондиционирования (часть 2)
