11.8. Снятие и установка выключателя стоп-сигнала

Выключатель стоп-сигнала находится в опоре педали. При нажатии педали тормоза посредством выключателя загорается стоп-сигнал. Кроме того, выключатель стоп-сигнала служит датчиком для блока управления ABS/EDS. Поэтому особое значение имеет правильная работа и регулировка выключателя стоп-сигнала.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Выключатель стоп-сигнала может устанавливаться только один раз. После снятия его необходимо заменять.

Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.

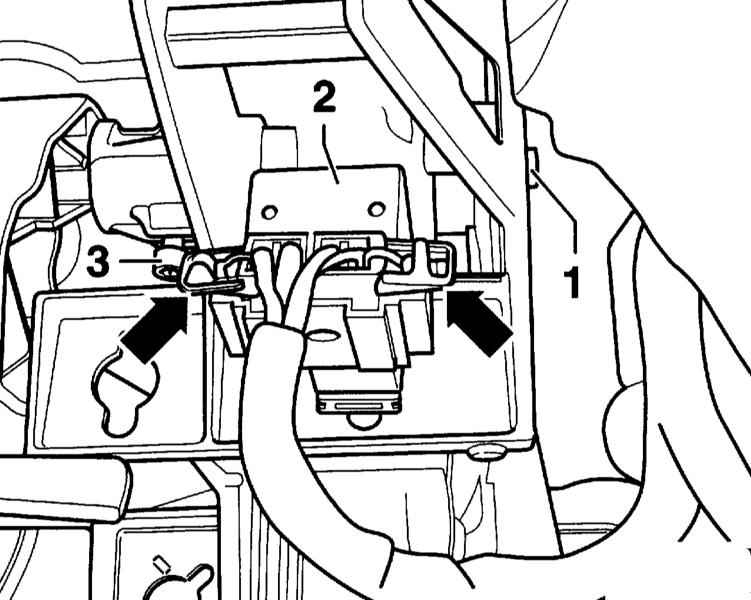

Сожмите штекер (2) по направлению стрелки и рассоедините соединение.

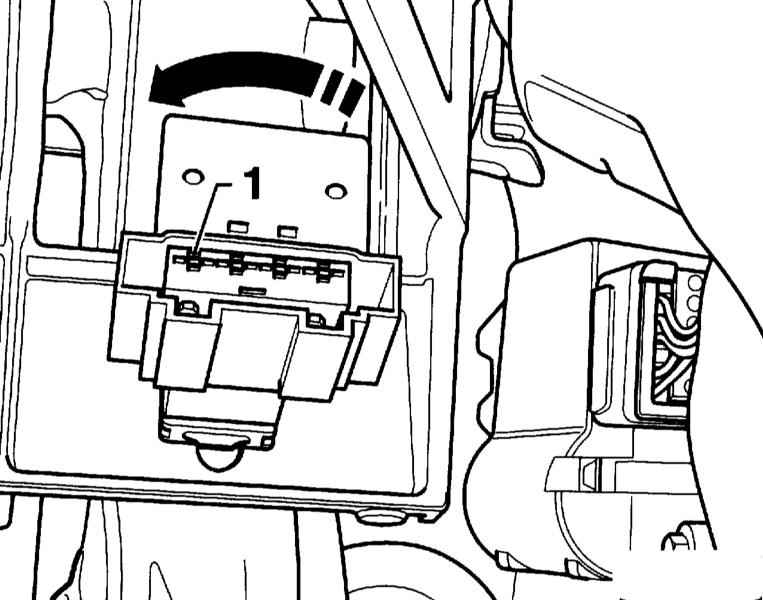

Поверните выключатель стоп-сигнала на 45° влево и тем самым освободите его. Выньте выключатель стоп-сигнала.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

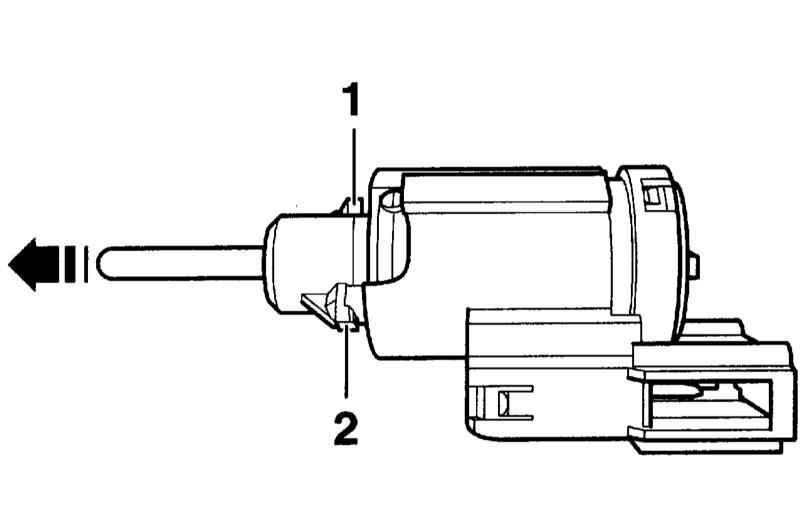

У нового выключателя стоп-сигнала полностью выньте толкатель (стрелка на сопроводительной иллюстрации).

Во время установки не нажимайте на педаль тормоза.

Вставьте выключатель своими стопорными планками (1) и (2) в пазы опоры педали и зафиксируйте, повернув вправо на 45°. Положение выключателя должно быть надежным. При установке выключателя толкатель сам занимает правильное положение.

Зафиксируйте штекер выключателя стоп-сигнала, проверьте работу выключателя.

Установите на место карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.
