13.5. Внешнее оборудование

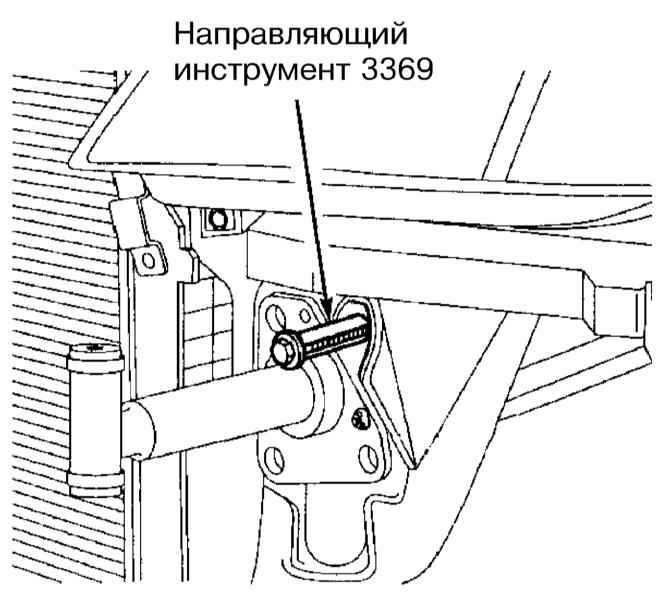

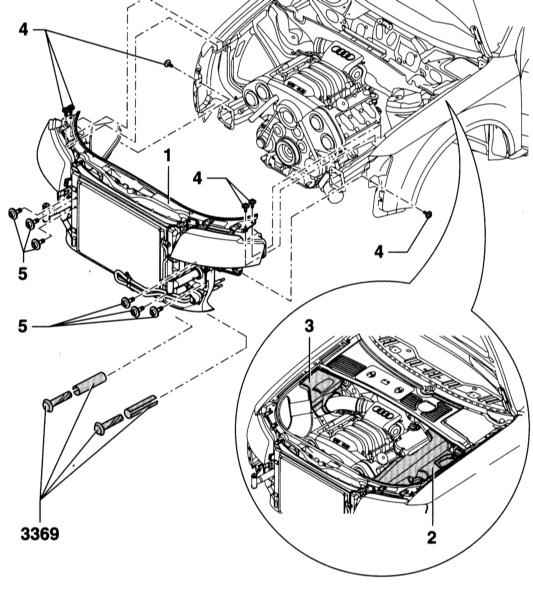

1 — Передняя панель 2 — Верхняя крышка двигателя, левая 3 — Верхняя крышка двигателя, правая 4 — Винт, 10Нм 5 — Винт, 50Нм	3369 — Положение обслуживания: Вверните специальный инструмент AUDI в отверстия в бампере. Указание: Если указанного специального инструмента в наличии нет, можно применять 2 винта М8 х 90. Под головку болта следует подложить шайбы диаметром 24 мм и толщиной 2 мм. Кроме того, необходимы 2 втулки длиной 80 мм и диаметром 17 мм.

При проведении некоторых регулировочных работ, например, с клиновым или зубчатым ремнём передняя панель должна быть установлена в положение для обслуживния. При этом панель смещается вместе с радиатором вперед.

ПОРЯДОК ВЫПОЛНЕНИЯ

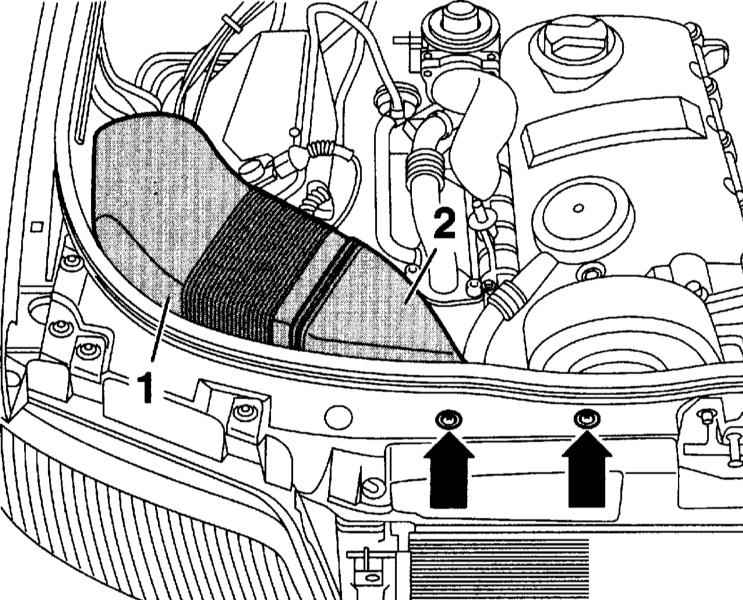

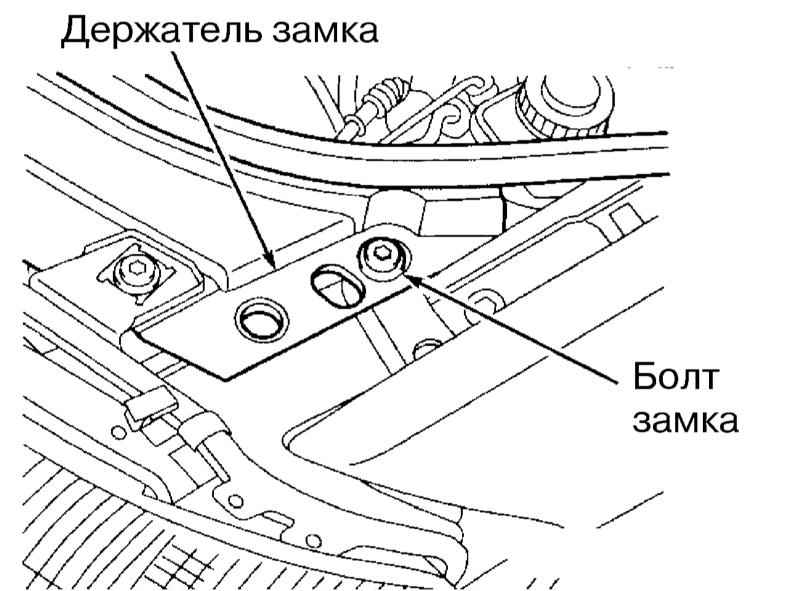

Отсоедините воздуховоды (1) и (2) между передней панелью и воздушным фильтром на передней панели (стрелки на сопр. иллюстрации). Снимите верхнюю крышку двигателя слева (2) и справа (3), обратитесь к иллюстрации в начале раздела. Отсоедините нижнюю крышку двигателя впереди, не снимая её. Для этого отверните только 3 винта. Снимите передний бампер, обратитесь к соответствующему Разделу. Вверните в два верхних отверстия справа и слева специальный инструмент 3369. Выверните винты (5) слева и справа, обратитесь к иллюстрации в начале раздела. Выверните винты (4) слева и справа. Потяните вперед переднюю панель так, чтобы заднее отверстие на панели было закрыто передним резьбовым отверстием на крыле. В этом положении вверните слева и справа болт (стрелка на сопроводительной иллюстрации) и закрепите панель.
