14.12. Снятие и установка фар

Указание: Конструкция фары с галогеновой лампой соответствует конструкции фары с ксеноновой лампой. В фаре с галогеновой лампой отсутствует только блок зажигания (2). Лампа накаливания ближнего света (8), а также электродвигатель регулировки дальности света (11) выполнены иначе.

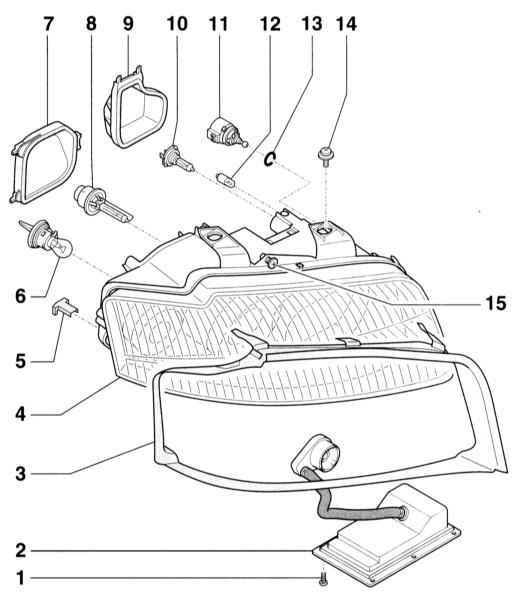

1 — Винт
2 — Блок зажигания ксеноновой лампы
3 — Рамка фары
4 — Корпус фары
5 — Два элемента вентиляции
6 — Лампа ближнего света
7 — Крышка, обратная сторона ближнего света

8 — Ксеноновая лампа ближнего света
9 — Крышка, обратная сторона дальнего света
10 — Лампа накаливания дальнего света
11 — Электродвигатель регулировки дальности света
12 — Лампа накаливания стояночного света
13 — Уплотнительное кольцо
14 — Винт, 6Нм
15 — Упорный винт, для установки фары должен прилегать к передней панели

Снятие

Соблюдайте осторожность при замене ксеноновых ламп в фарах. Опасность травмирования вследствие высокого напряжения! На всякий случай выключите фару и отсоедините аккумуляторную батарею. После этого кратковременно включите и выключите выключатель фары, чтобы снять остаточное напряжение. Из соображений безопасности носите обувь с резиновыми подошвами.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Выньте верхнюю левую или правую крышку двигателя, если она установлена.
  2. Правая фара: Отсоедините воздуховод между передней панелью и воздушным фильтром, обратитесь к Разделу Установка передней панели в положение для технического обслуживания.
  3. Район под фарой для защиты от повреждений лакокрасочного покрытия защитите клейкой лентой.

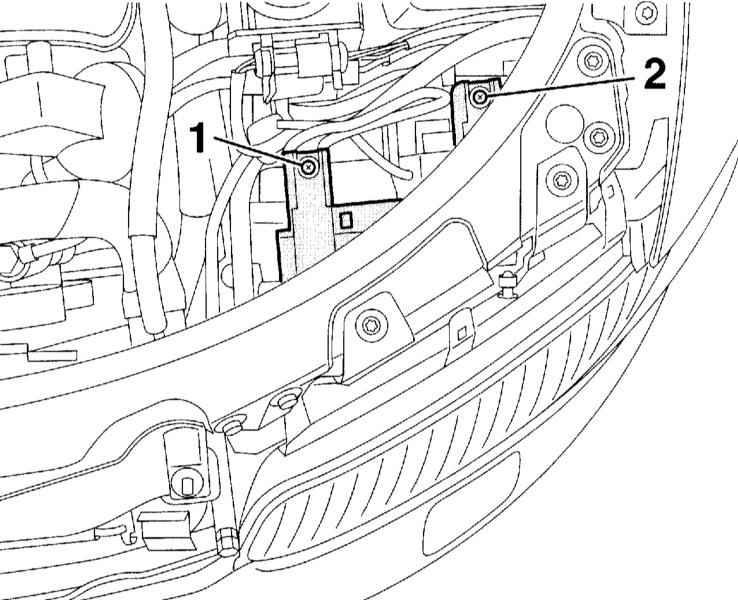

  1. Выверните винты (1) и (5).

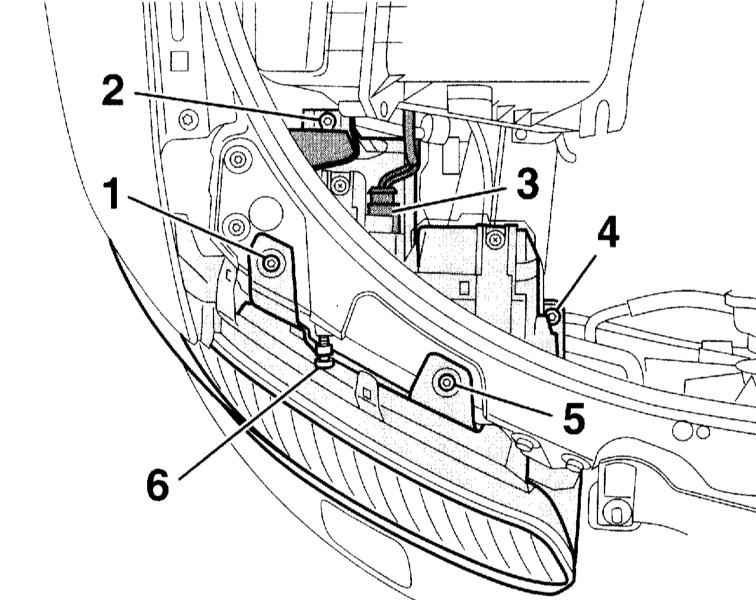

  1. Отверните винты (2) и (4) на несколько оборотов, не выворачивая их. (6) – упорный винт.
  2. Отсоедините кабель и рассоедините разъём (3).
  3. Выньте фару вперед.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Вставьте фару до упора. При этом следите за тем, чтобы были установлены на место два вентиляционных элемента (5) справа и слева с нижней стороны фары, обратитесь к иллюстрации Фара с ксеноновой лампой.
  2. Если необходимо, выставьте фару с упорным винтом (6) так, чтобы сохранялся равномерный зазор по отношению к прилегающим деталям кузова. При этом особенно следите за участком прилегания к крылу.
  3. Затяните винты (1, 2, 4 и 5).
  4. Дальнейшая установка выполняется в последовательности, обратной снятию.
  5. Отрегулируйте положение фар как можно скорее на СТО.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Положение по высоте регулируется винтами (1 и 2), положение по горизонту винтом (2).

Правильное положение фар может быть отрегулировано только с применением специальных приборов на СТО.

Противотуманные фары

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите решётку впуска воздуха с бампера, обратитесь к Разделу Снятие и установка переднего бампера.

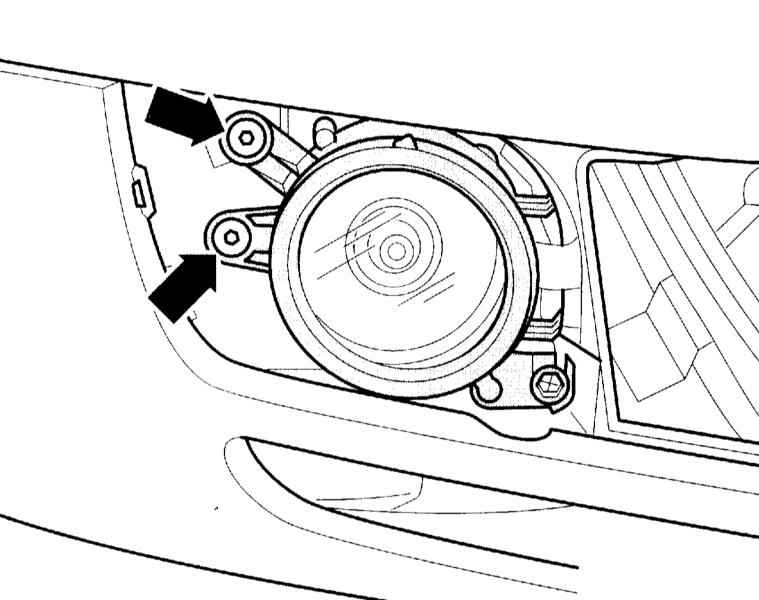

  1. Выверните винты (стрелки на сопроводительной иллюстрации), отсоедините фару у внутренней стороны бампера и выньте её.
  1. Рассоедините разъём (1) фары.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установка выполняется в последовательности, обратной снятию. При этом следите за тем, чтобы направляющие штифты вошли в отверстия.

Замена ламп накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

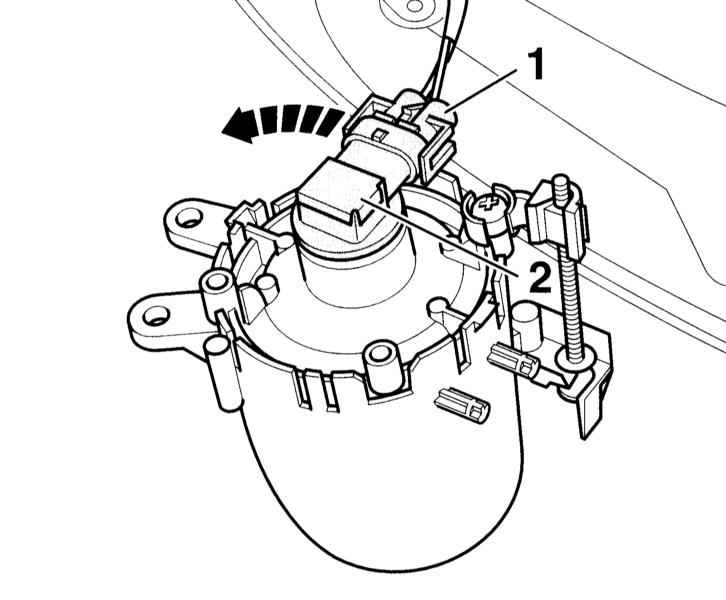

  1. Поверните лампу с патроном (2) против часовой стрелки (стрелка) и выньте из корпуса фары.
