14.15. Снятие и установка заднего фонаря
|
|

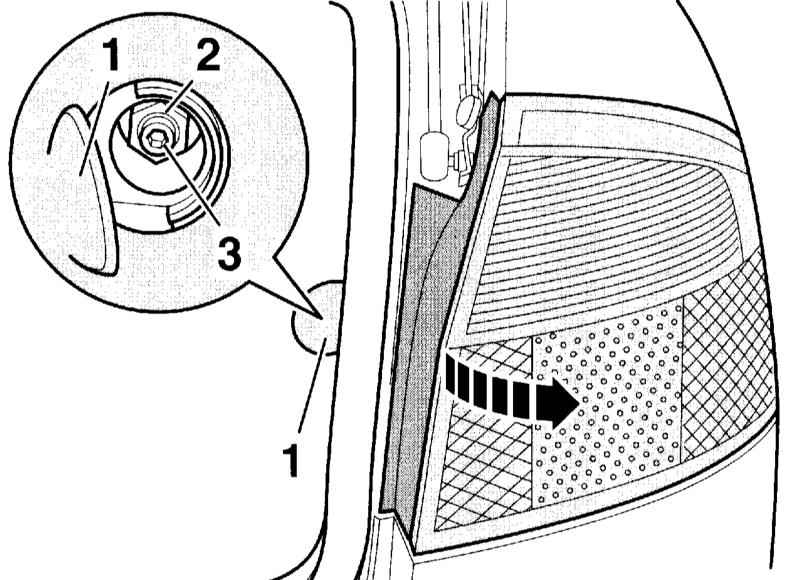

- Откройте отверстие (1) в облицовке багажника.
|
|
- Выверните винт (3) и откиньте задний фонарь наружу, вынув при этом из крыла шаровой палец.
|
- Рассоедините разъём на ламповой панели.
|
|
Установка
|
|
- Состыкуйте разъём на ламповой панели.
|
- Установите задний фонарь на кузове так, чтобы пальцы вдавились во втулки (7). При этом следите за правильным положением уплотнения.
|
|
- Затяните винт (3) моментом 6Нм.
|
- Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы
обеспечить равномерный зазор по отношению к прилегающими частями
кузова. Гайку затяните моментом 12Нм.
|
|
Замена ламп накаливания
|
|

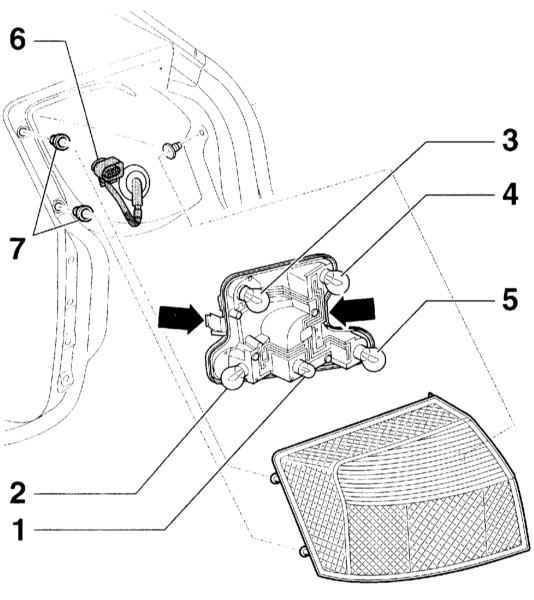

- Сожмите 2 стопорные планки (стрелки) и снимите с заднего фонаря ламповую панель.
|
|
- Вдавите лампы с (1) по (5) в патроны, поверните и выньте. Замените лампы на новые.
|
|
Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.
|
|
|
Универсал
Снятие
|
|

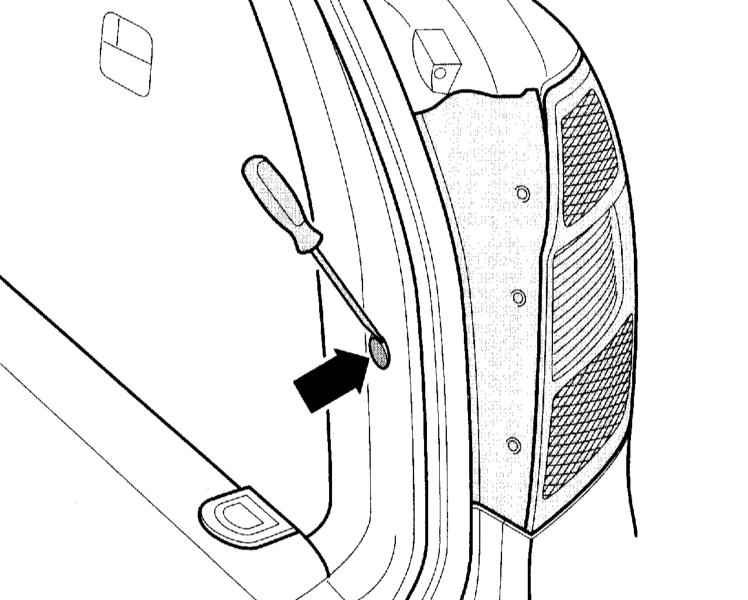

- Откройте дверь задка и выньте из облицовки заглушку.
|
|

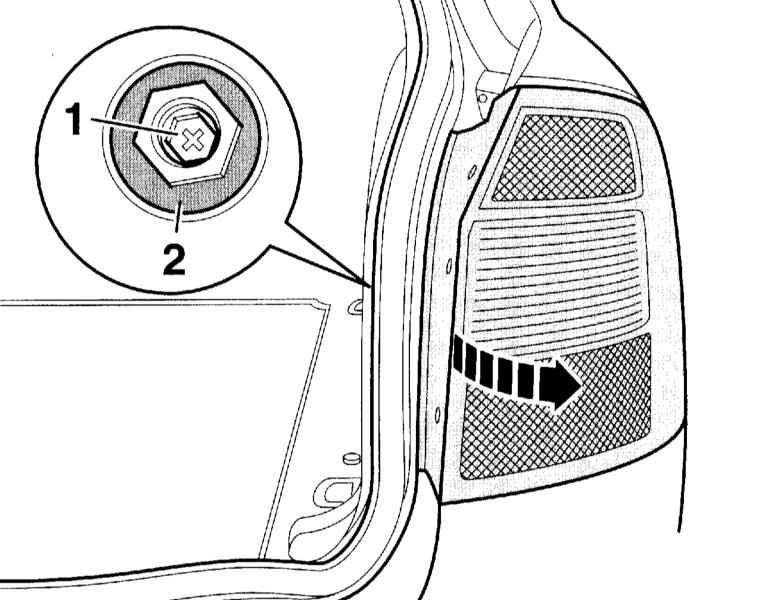

- Выверните болт (1). Откиньте задний фонарь наружу, вынув при этом шаровой палец из крыла.
|
|
- Рассоедините разъём ламповой панели.
|
|
Установка
|
|
- Состыкуйте разъём ламповой панели.
|
- Установите задний фонарь на кузове так, чтобы пальцы вдавились в сальники (6). При этом следите за правильным положением уплотнения.
|
|
- Затяните винт (1) моментом 6Нм.
|
- Если необходимо, отверните гайку (2) и выставите задний фонарь так, чтобы
получить равномерный зазор по отношению к прилегающим элементам
кузова. Гайку затяните моментом 12Нм.
|
|
Замена ламп накаливания
|
|

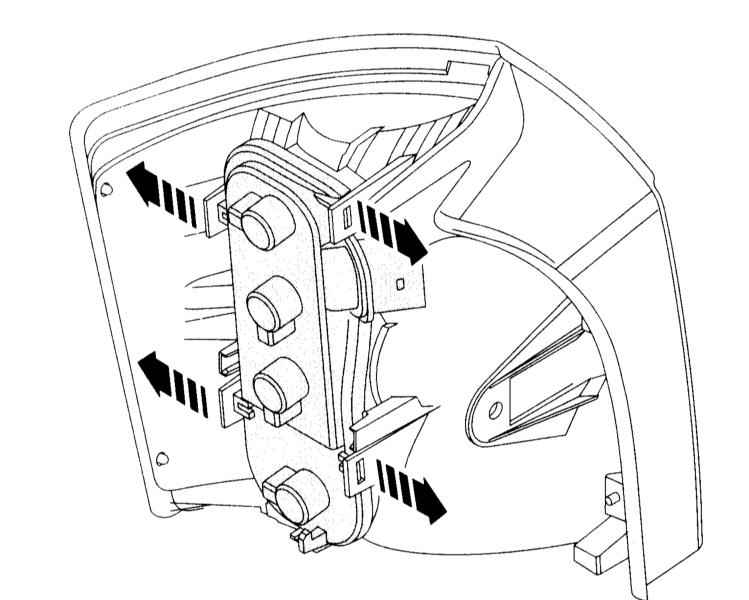

- Нажмите на четыре стопорные планки наружу (стрелки на сопроводительной иллюстрации) и снимите ламповую панель с заднего фонаря.
|
|

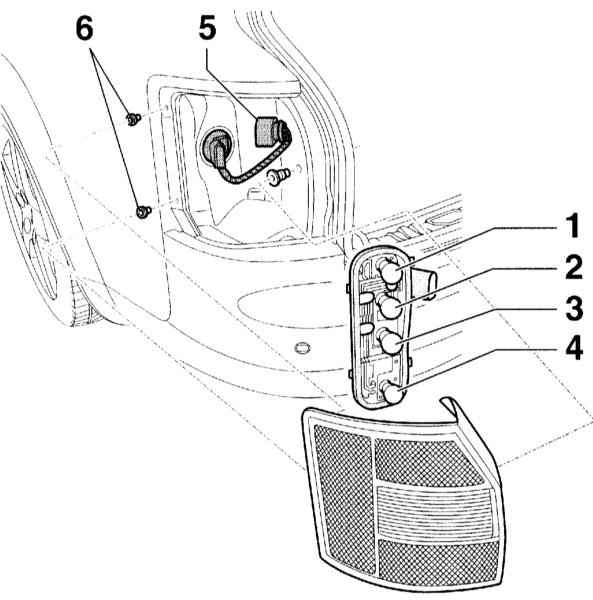

- Вдавите лампы накаливания с (1) по (4) в патроны, поверните и выньте. Замените лампы на новые.
|
|
|
|
Если лампа фонаря заднего хода после замены все-таки не горит, необходимо проверить выключатель. Выключатель находится на КПП над фланцем приводного вала.
|
|
|
|
