14.17. Снятие и установка плафонов внутреннего освещения

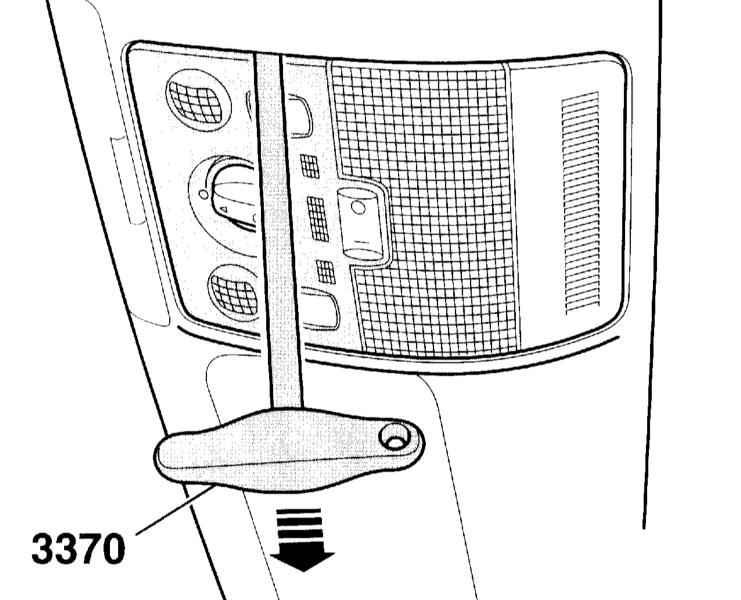

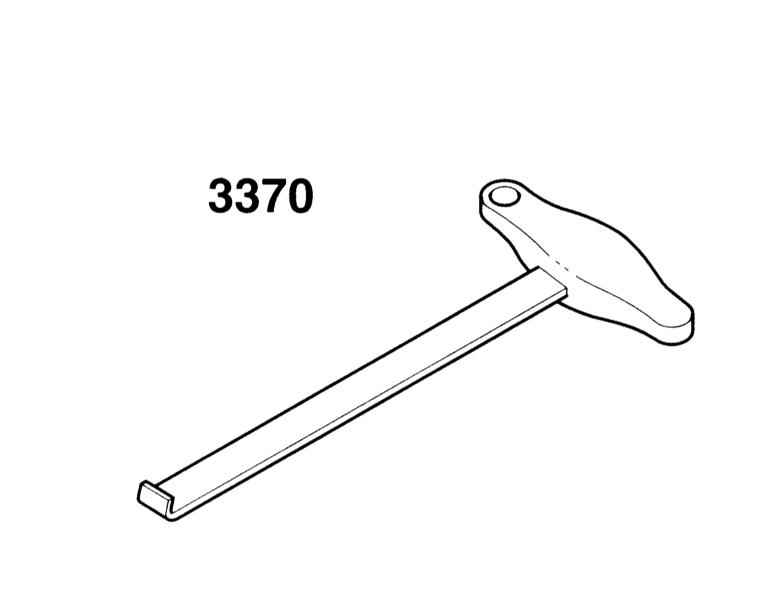

Для снятия плафона внутреннего освещения необходим вытяжной крюк, например, 3370 или HAZET 2520-1. Для этой цели можно применить также пластмассовый клин, например, HAZET 1965-20 (обратитесь к иллюстрации ниже).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите выключатель соответствующего плафона.
  2. Выключите зажигание.

Передний потолочный плафон/плафон подсветки для чтения

 ПОРЯДОК ВЫПОЛНЕНИЯ

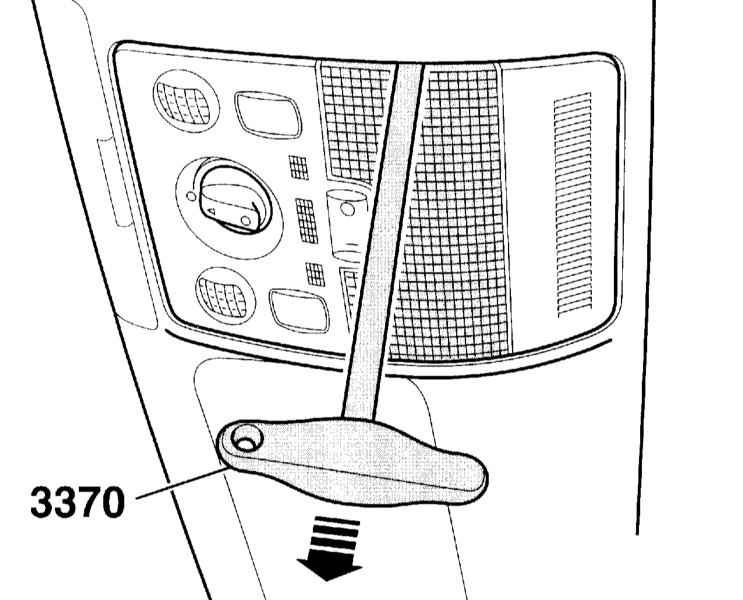

  1. Вытяните с помощью крюка крышку плафона и снимите её.

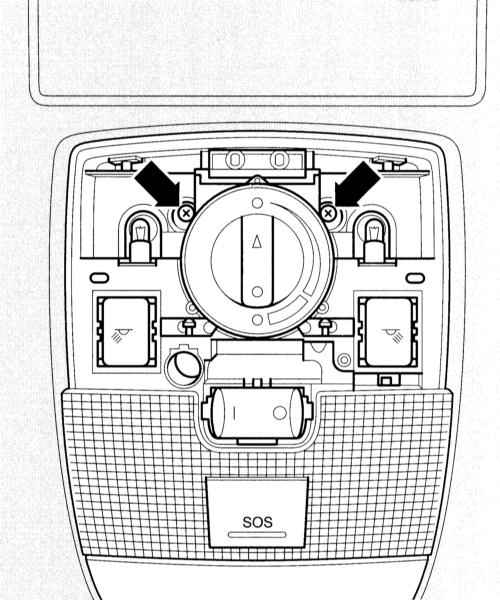

  1. Выверните винты (стрелки на сопроводительной иллюстрации).
  1. Опустите передний плафон вниз и выньте из установочного проема в потолке.
  2. Рассоедините разъём плафона.
  3. Установка выполняется в последовательности, обратной снятию.

Замена лампы накаливания плафона подсветки для чтения

 ПОРЯДОК ВЫПОЛНЕНИЯ

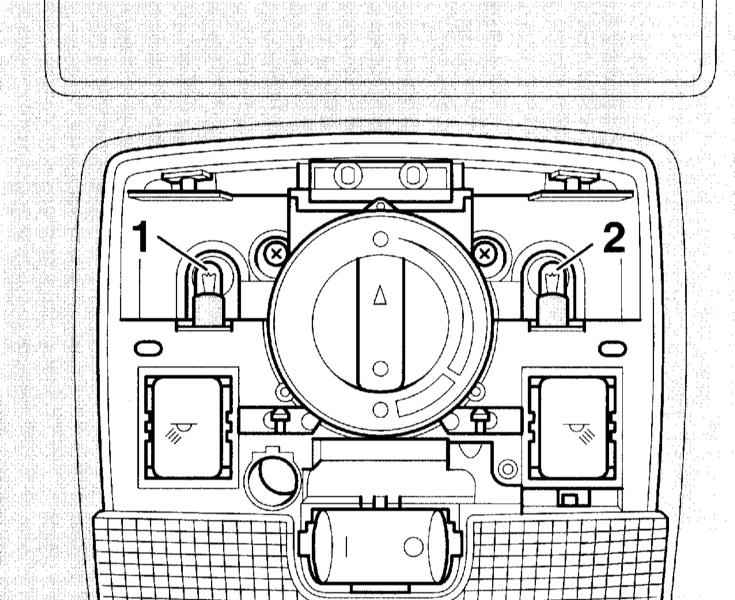

  1. Вдавите лампу (1) и (2) в патрон, поверните и выньте. Замените лампу на новую.

Замена лампы накаливания потолочного плафона

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выньте с помощью крюка рассеиватель потолочного плафона и снимите его.

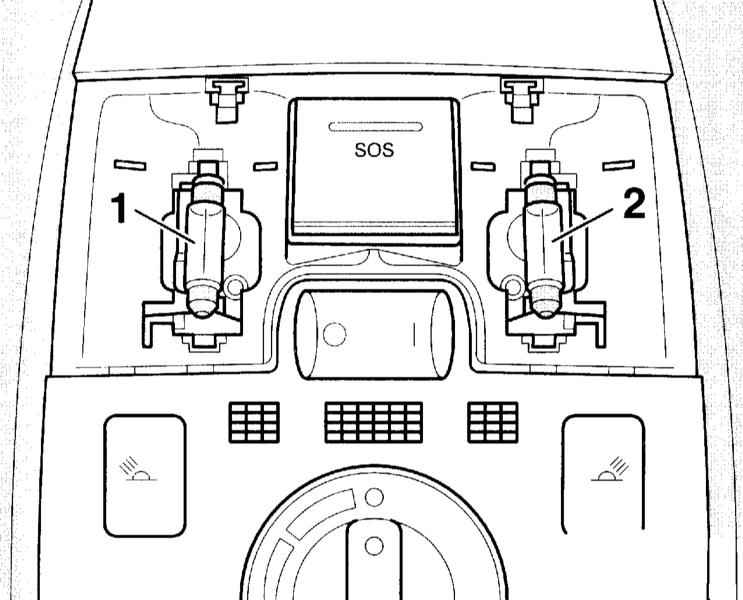

  1. Выньте софитную лампу (1) и (2) из патрона и замените на новую.

Задний плафон подсветки для чтения

 ПОРЯДОК ВЫПОЛНЕНИЯ

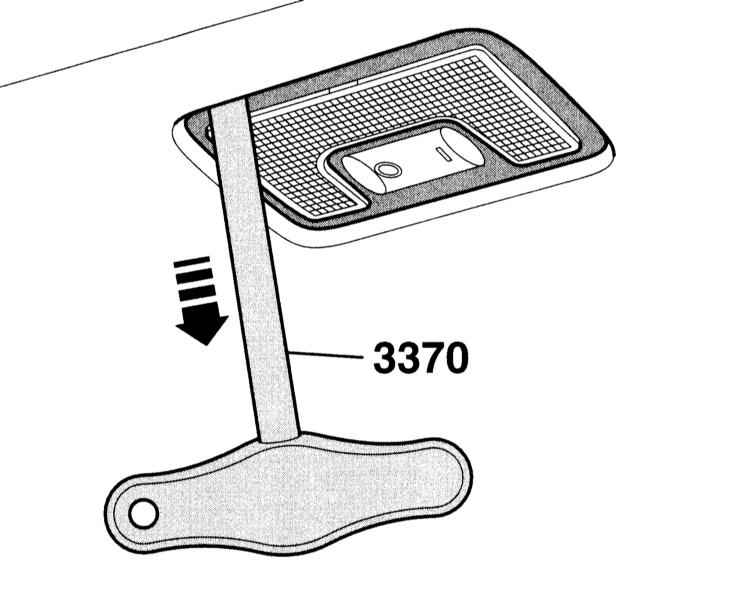

  1. Выньте с помощью крюка плафон из установочного проема в потолке.
  2. Рассоедините разъём лампы.
  3. Установка выполняется в последовательности, обратной снятию.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

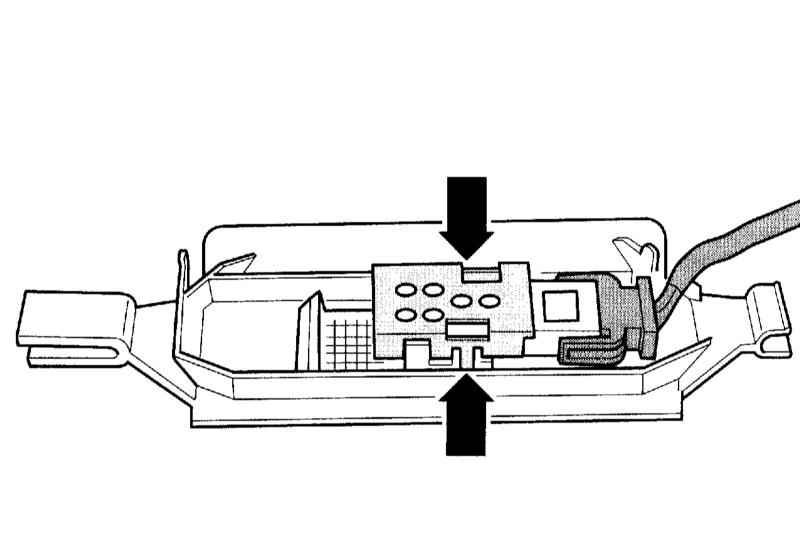

  1. Нажмите на лампу с обратной стороны плафона, поверните и выньте её. Замените лампу на новую.

Лампа подсветки вещевого ящика

Некоторые лампы, например, лампа дверного сигнализатора, лампа освещения входа, передняя лампа освещения района ног и лампа освещения багажника (седан) вынимаются аналогично лампе подсветки вещевого ящика.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Лампа подсветки вещевого ящика: Откройте вещевой ящик.

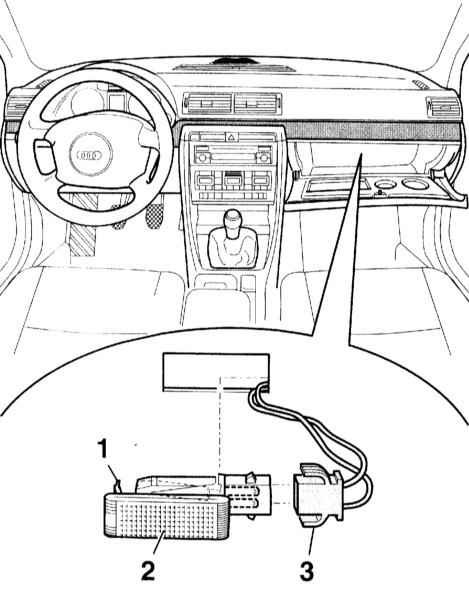

  1. Выньте лампу (2) с помощью пластмассового клина, например, HAZET 1965-20 из установочного проема. При этом поставьте клин в паз. (1) – стопорная планка.
  1. Рассоедините разъём (3) лампы.
  2. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу со стороны штекера в отверстие и зафиксируйте с другой стороны.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

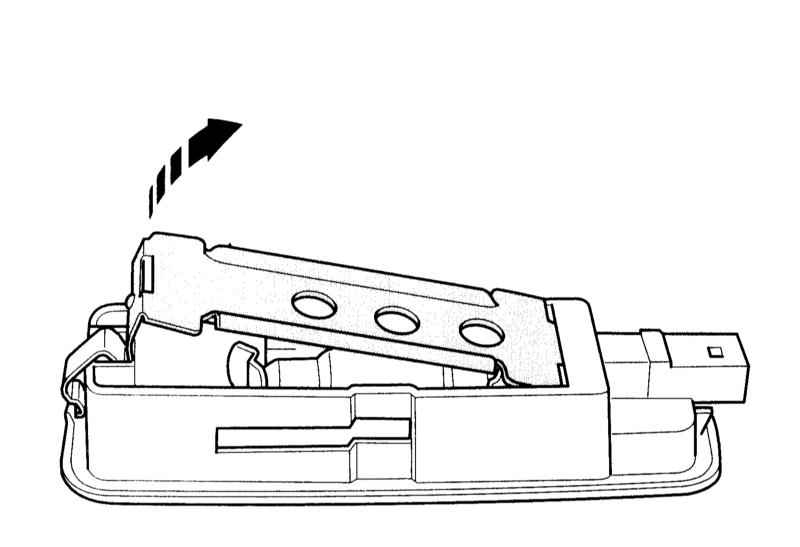

  1. При необходимости, откиньте вверх крышку с обратной стороны лампы (стрелка на сопроводительной иллюстрации).
  1. Выньте лампу из патрона и замените на новую.

Плафон освещения грузового отсека (Универсал)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выньте плафон с помощью крюка из установочного проема в потолке.
  1. Рассоедините разъём лампы.
  1. Установка выполняется в последовательности, обратной снятию.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поставьте отвёртку у паза, подденьте и снимите рассеиватель.
  1. Выньте софитную лампу из патрона и замените на новую.

Плафон двери задка (Универсал)

 ПОРЯДОК ВЫПОЛНЕНИЯ

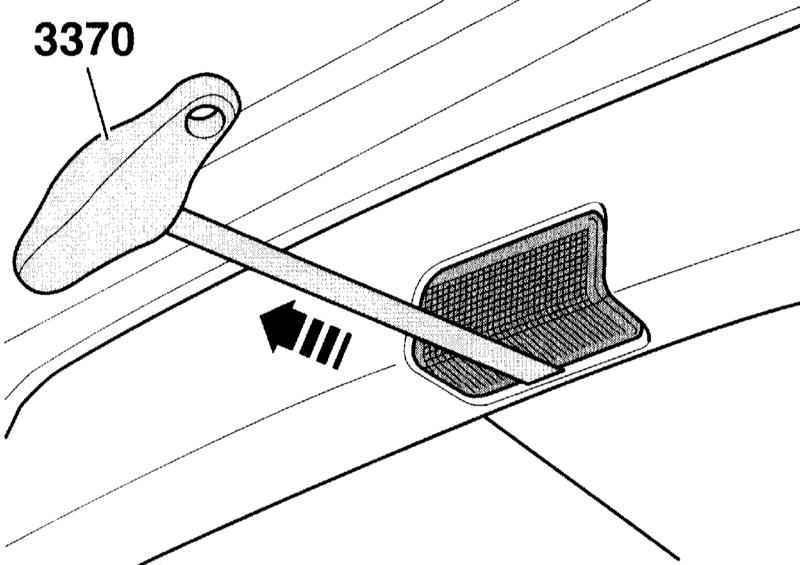

  1. Выньте с помощью крюка плафон из установочного отверстия в направлении движения автомобиля (стрелка на сопроводительной иллюстрации).
  1. Рассоедините разъём лампы.
  1. Установка выполняется в последовательности, обратной снятию. При этом вставьте плафон в отверстие и проем и зафиксируйте его зажимами.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

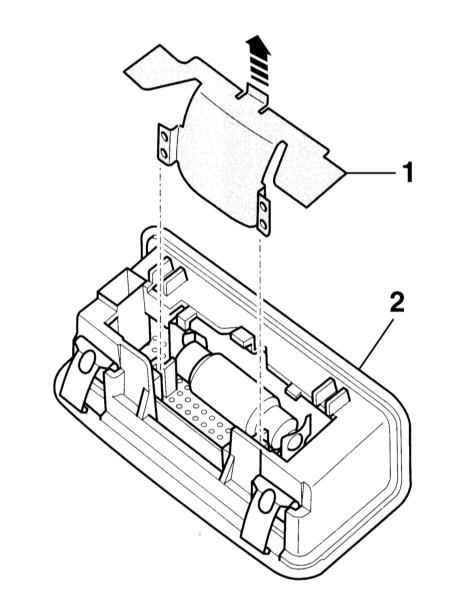

  1. Выньте отражатель (1) с обратной стороны плафона (2) и затем софитную лампу. Замените лампу на новую.

Задний плафон освещения района ног

 ПОРЯДОК ВЫПОЛНЕНИЯ

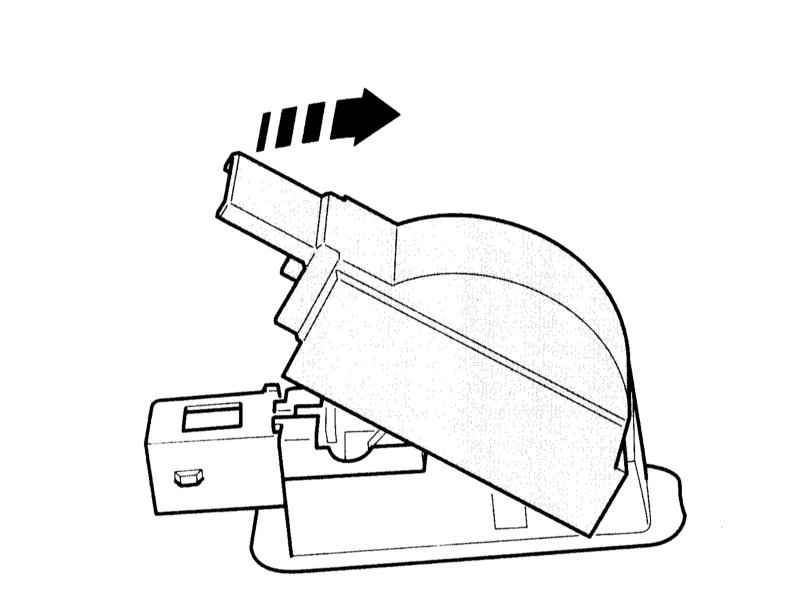

  1. Сдвиньте плафон в сторону внешней стороны автомобиля (стрелка на сопроводительной иллюстрации) и выньте его из установочного проема.
  1. Рассоедините разъём лампы.
  2. Установка выполняется в последовательности, обратной снятию. При этом лампу вставьте в проем штекерной стороной.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Освободите стопорные планки (стрелки на сопроводительной иллюстрации), подденьте с обратной стороны и снимите крышку.
  1. Выньте лампу из патрона и замените её новой.

Плафон подсветки косметического зеркала

 ПОРЯДОК ВЫПОЛНЕНИЯ

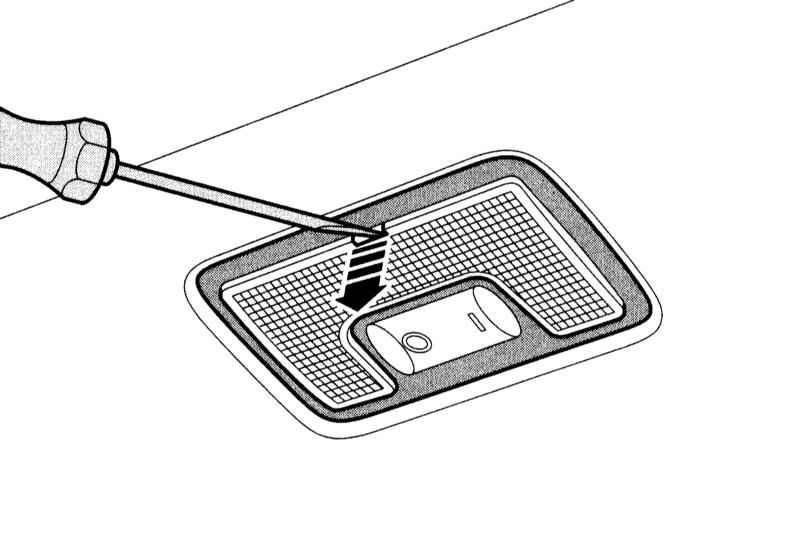

  1. Поставьте отвёртку в паз, подденьте и выньте плафон из установочного отверстия в потолке.
  2. Рассоедините разъём лампы.
  3. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу в проем за штекерной стороной и зафиксируйте с обратной стороны.

Замена лампы накаливания

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откиньте крышку с обратной стороны плафона (стрелка на сопроводительной иллюстрации) и выньте софитную лампу из патрона. Замените лампу на новую.

Освещение ручки двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

  1. Снимите обивку двери, обратитесь к Разделу Снятие и установка облицовки передней двери.

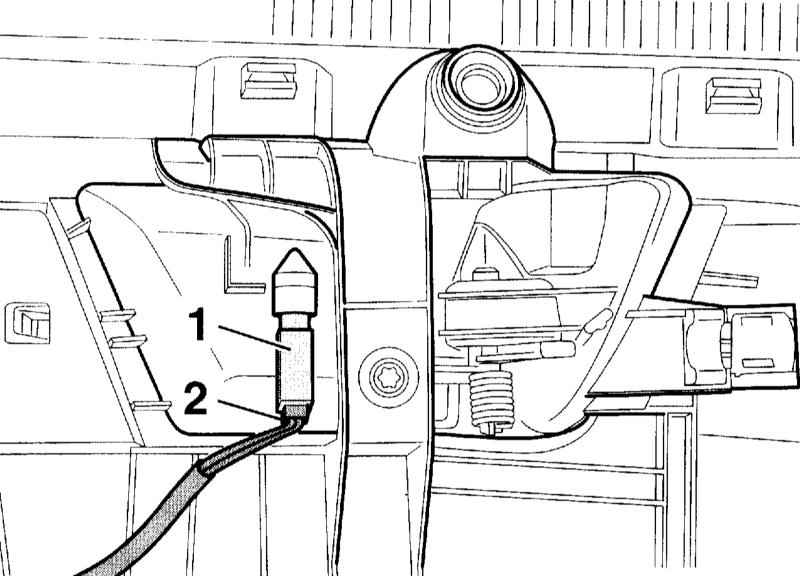

  1. Выньте лампу (1) из держателя на обивке двери.
  1. Рассоедините разъём (2) лампы.
  2. Установка выполняется в последовательности, обратной снятию. При этом вставьте лампу в установочный проем и зафиксируйте.
