3.26. Замена элемента фильтра воздуха салона / угольного фильтра очистки воздуха Замена производится в соответствии с Графиком текущего обслуживания.
|
Фильтроэлемент выпускается как в исполнении без, так и со вкладкой активированного угля, являющегося поглотителем запаха. Выберите фильтр по каталогу запасных частей.
|
Снятие
|
|
- Откройте капот. Фильтр находится у всасывающего патрубка вентиляции салона, под крышкой водосборного отсека.
|

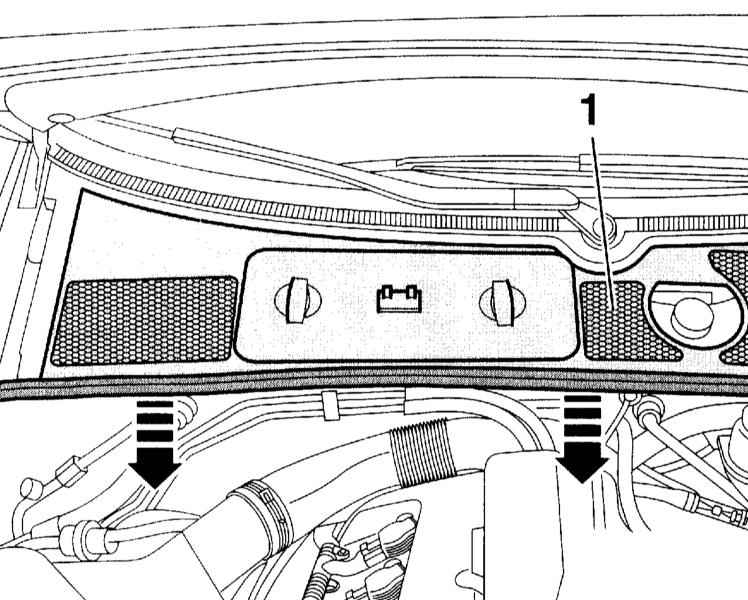

- Снимите резиновое уплотнение с фальца кузова, отведя его вперед по направлению стрелки на сопроводительной иллюстрации.
|
|
- Снимите вперед крышку (1) водосборного отсека.
|

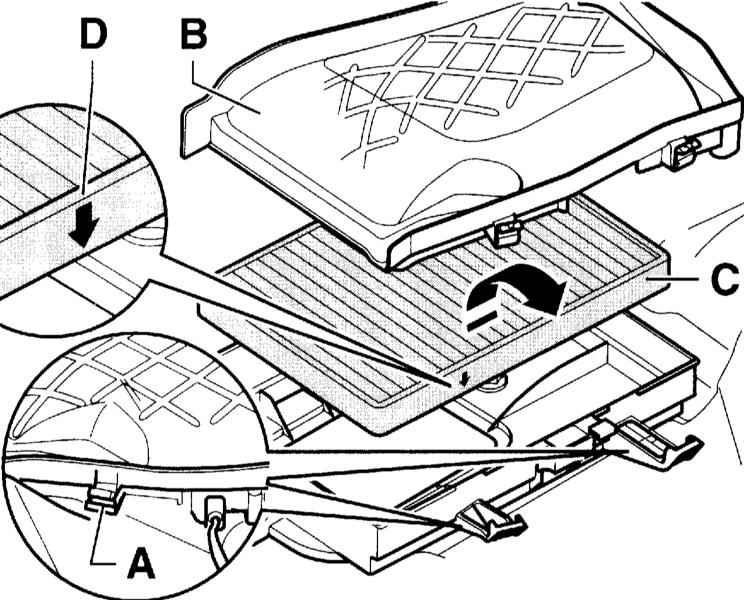

- Отсоедините в зажимах крышку (В) и снимите её вперед.
|
|
- Выньте из корпуса фильтр (С).
|
|
Установка
|
|
- Вставьте новый фильтр так, чтобы стрелка (D) на рамке фильтра показывала в направлении потока воздуха, т.е. сверху вниз.
- Установите крышку (В) так, чтобы она была зафиксирована в обеих точках (А), т.к. в противном случае вода может попадать на фильтр и в кондиционер.
- Установите на место крышку водосборного отсека. Установите резиновое уплотнение на фалец кузова.
|
|
|
Если крышка водосборного отсека установлена неверно, вода проникает в отопитель и в салон.
|
|
