3.8. Проверки тормозной системы. Регулировка стояночного тормоза
|
Пыль, образующаяся в результате износа накладок и скапливающаяся на компонентах тормозного механизма, может содержать опасный для здоровья асбест. Не выдувайте эту пыль с помощью сжатого воздуха и не вдыхайте её! Не используйте растворители на основе бензина для удаления пыли. Пыль следует смывать специальным очистителем тормозной системы или метиловым спиртом в сливную ёмкость. После протирки компонент тормозной системы влажной тряпкой эту тряпку и содержимое сливной ёмкости следует держать в закрытом и подписанном контейнере. В дальнейшем, по возможности, старайтесь пользоваться не содержащими асбест компонентами.
|
|
|
Кроме проверок через установленные интервалы времени состояние тормозных механизмов следует проводить каждый раз при снятии колёс или при появлении признаков неисправности в системе. Для обеспечения безопасности вождения описанные ниже процедуры проверки тормозной системы являются самыми важными из всех производимых Вами процедур по обслуживанию автомобиля.
|
Признаки неполадок в тормозной системе
Дисковые тормозные механизмы могут иметь встроенные индикаторы износа фрикционных накладок, которые сигнализируют о том, что износ накладок достиг критической величины. При этом накладки следует поменять немедленно, иначе тормозные диски будут повреждены и им потребуется дорогостоящий ремонт.
Любой из перечисленных ниже признаков может указывать на потенциальный дефект тормозной системы:
- При выжимании педали тормоза автомобиль «уводит» в одну сторону.
- Тормозные механизмы при торможении издают скребущие или визжащие звуки.
- Педаль тормоза имеет чрезмерный ход.
- Педаль тормоза пульсирует (это нормально только при работе системы ABS).
- Наблюдаются утечки тормозной жидкости (обычно на внутренней стороне шины или колеса).
В случае обнаружения хотя бы одного из этих признаков немедленно осмотрите элементы тормозной системы.
Тормозные линии и шланги
|
|
В тормозной системе в основном используются стальные тормозные трубки, за исключением гибких армированных шлангов у передних колёс и в качестве соединений у заднего моста. Регулярный осмотр всех этих линий очень важен.
|
|
|
- Поддомкратьте автомобиль и надёжно установите его на опоры.
- Снимите колёса (обратитесь к Разделу Проверка состояния шин и давления в них. Обозначение шин и дисков колёс. Ротация и замена колёс и материалам главы Органы управления и приёмы безопасной эксплуатации).
- Проверьте все тормозные линии и шланги на наличие трещин и потёртостей в их наружном покрытии, утечек, вздутий и деформаций. Проверьте тормозные шланги в передней и задней частях автомобиля на наличие признаков размягчения, трещин, деформаций или износа в результате трения о другие компоненты. Проверьте все штуцерные соединения на наличие признаков утечек и удостоверьтесь в надёжности крепления всех болтов и зажимов тормозных шлангов.
|

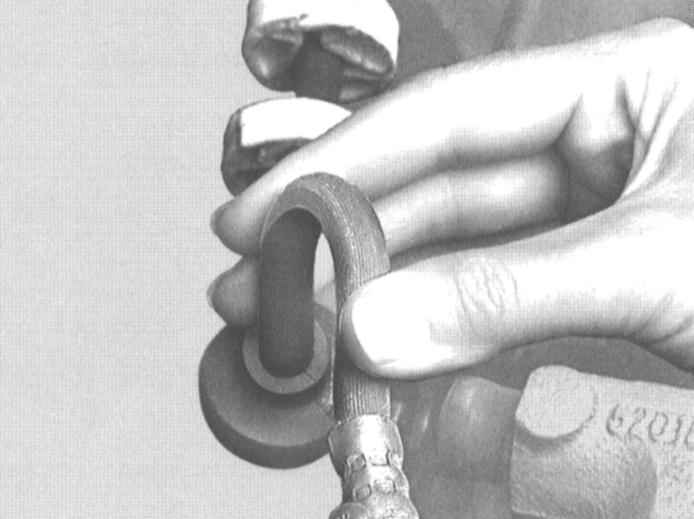

- Согните руками в одну и другую стороны тормозной шланг, чтобы выявить повреждения. Скручивать шланги не следует. Следите за направлением цветной линии, нанесённой на шланге!
|
|
- Поверните рулевое колесо вправо и влево до упора. Шланги не должны при этом задевать за элементы конструкции автомобиля. При обнаружении утечек жидкости или повреждений их следует немедленно устранить. За более подробным описанием процедуры ремонта тормозной системы обратитесь к Главе Тормозная система.
|
|
Проверка толщины тормозных колодок
|

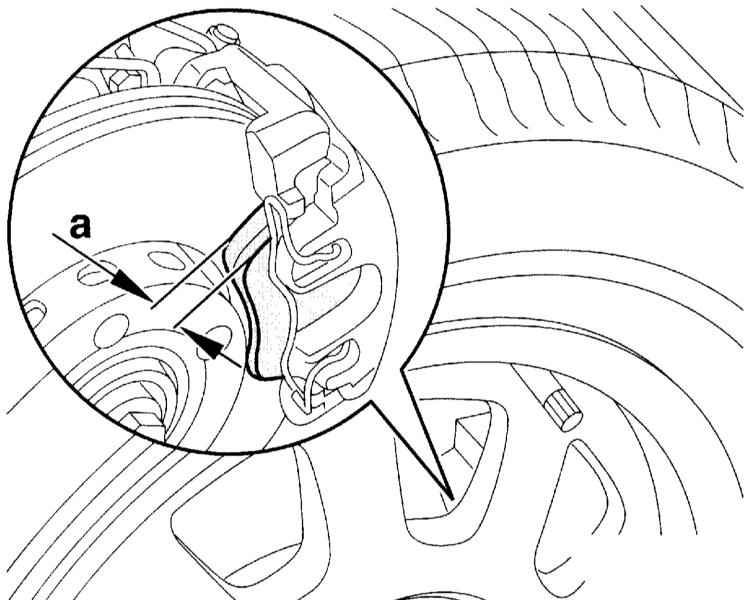

Проверка толщины тормозных колодок передних колёс
|
|

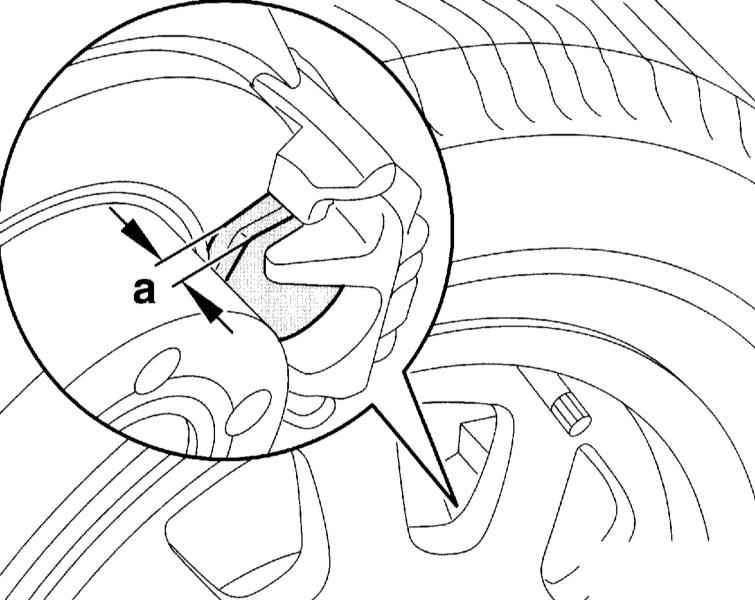

Проверка толщины тормозных колодок задних колёс
|
Толщина наружных тормозных колодок может быть проверена через проем в диске колеса с помощью карманного фонарика. Внутреннюю колодку можно проверить с помощью карманного фонарика и зеркала. Если необходимо более точно оценить толщину колодки, следует снять колесо и измерить колодку штангенциркулем.
|
|
Опыт показывает, что износ тормозной колодки колеса со стороны переднего пассажира больше, чем со стороны водителя. Поэтому для проверки толщины тормозной колодки рекомендуется снимать колесо со стороны переднего пассажира.
|
|
|
- Отметьте краской положение переднего колеса по отношению к ступице. Это позволит установить балансированное колесо в своё рабочее положение. Ослабьте болты крепления колеса. При этом автомобиль должен стоять на земле.
- Поднимите переднюю часть автомобиля и установите на подставки. Снимите переднее колесо.
|

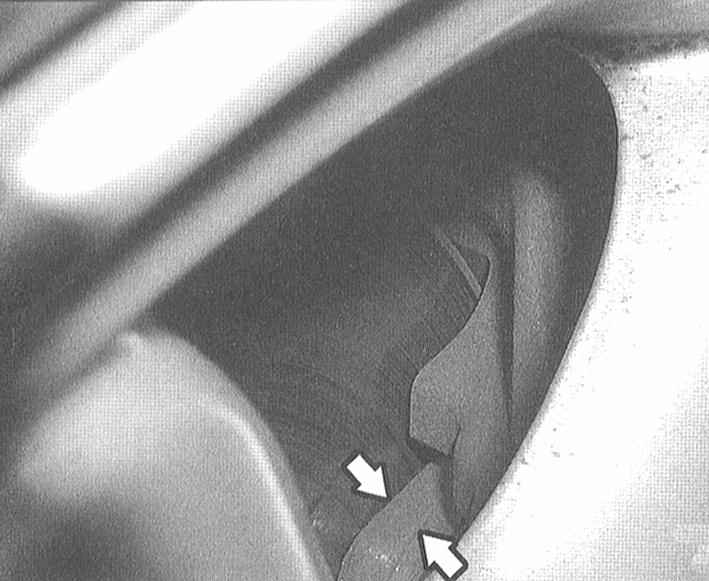

- Толщину (стрелки на иллюстрации) внутренней и внешней колодок проверьте через проем в суппорте.
|
|
- Предел износа толщины тормозных колодок достигнут, если накладка колодки имеет толщину 2.0 мм (7 мм вместе с пластиной основания). В этом случае тормозную колодку необходимо заменить, обратитесь к Разделам Снятие и установка передних тормозных колодок и Снятие и установка колодок тормозных механизмов задних колёс.
|
|
|
На практике, 1 мм износа тормозной колодки соответствует как минимум 1000 км пробега автомобиля. Это правило соответствует неблагоприятным условиям эксплуатации автомобиля. В нормальных условиях износ колодок значительно меньше. При толщине колодки 10.0 мм (с пластиной основания) колодка может ещё эксплуатироваться не менее 3000 км.
|
|
- Проверьте возможность утечки тормозной жидкости в суппортах. При наличии негерметичности срочно отремонтируйте суппорт (работа СТО).
- Визуально проверьте тормозные диски на наличие канавок, следов воздействия коррозии и трещин. Вентилируемые диски с трещинами толщиной в волос и длиной до 25 мм, причиной появления которых может быть повышенная нагрузка, заменять не нужно. При трещинах и бороздках глубиной более 0.5 мм тормозные диски необходимо заменить.
- Проверьте толщину тормозных дисков, обратитесь к Разделу Главы Тормозная система.
- Установите на место передние колёса так, чтобы совпали метки, нанесённые при снятии. Предварительно смажьте тонким слоем подшипниковойсмазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест.
|
|
Проверка и приработка стояночного тормоза
Проверка
|
|
- Проедьте на автомобиле и остановите его на дороге с не интенсивным движением транспорта.
- Вытяните рычаг стояночного тормоза на 3 зубца и отпустите ножной тормоз.
- Стояночный тормоз имеет достаточную эффективность действия, если автомобиль надёжно удерживается.
|
|
|
Если стояночный тормоз продавливается дальше на расстояние до 5 зубцов, необходимо тормоз регулировать.
|
Приработка тормоза
В качестве стояночного тормоза служат 2 барабанных тормоза, расположенных в задних дисковых тормозах. Благодаря этому стояночный тормоз изнашивается незначительно. Вследствие коррозии тормозного барабана или загрязнения тормозных колодок тормозной момент может снизиться. Для достижения оптимального действия тормоза его необходимо приработать.
|
|
- Проедьте по сухой, не имеющей интенсивного движения дороге.
- На скорости около 50 км/ч установите коробку передач в нейтральное положение. Вытяните рукоятку стояночного тормоза. Таким образом остановите автомобиль. При торможении стояночным тормозом сигнал торможения не загорается. По этой причине будьте особенно внимательны по отношению к движущемуся сзади транспорту.
- Продолжите движение на автомобиле с постоянной скоростью примерно 50 км/ч.
- Вытяните рукоятку стояночного тормоза, примерно на 10 сек и отпустите.
|
|
Если стояночный тормоз плохо затягивается, после его охлаждения повторите процесс торможения.
|
- Если стояночный тормоз после проверки отпускается плохо или после приработки и регулировки затягивается с одной стороны, проверьте тормозные колодки и тросы, при необходимости замените.
|
|
|
