4.2. Снятие и установка верхней крышки двигателя / нижней защиты двигательного отсека / подрамника
|
|

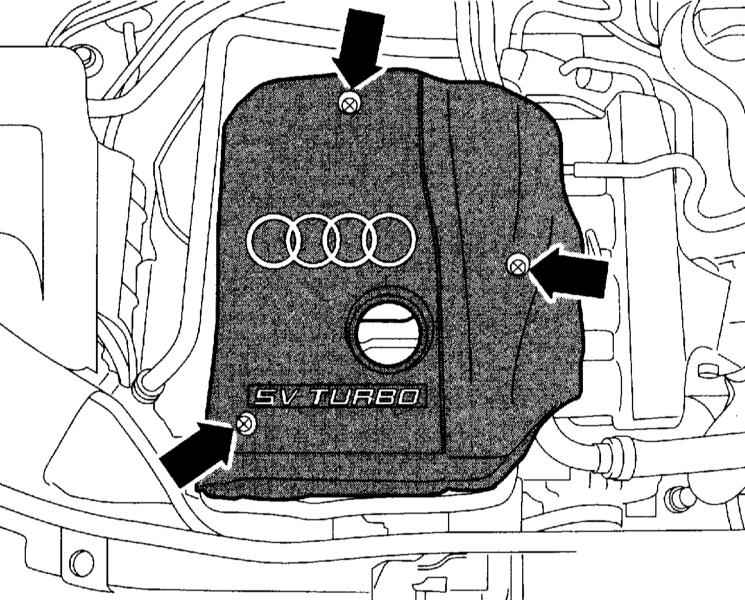

- Выверните болты и гайки (стрелки на сопроводительной иллюстрации) снимите крышку(и) двигателя.
|
|
- Снимите, при необходимости, правую верхнюю крышку двигателя.
|

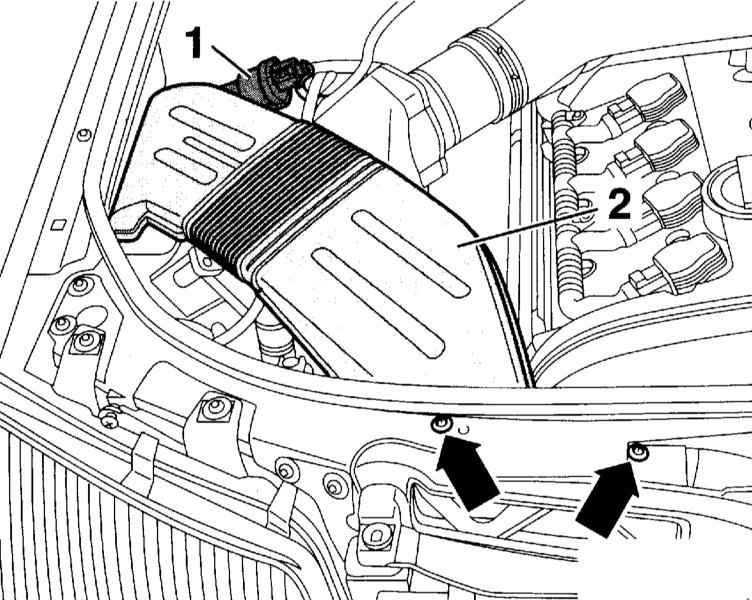

- Отсоедините электромагнитный клапан адсорбера отработавших газов (1) у воздуховода и отложите его в сторону.
|
|
- Выверните винты (стрелки) и снимите воздуховод (2).
|
|
Бензиновые двигатели 2.4 и 3.0 л
|
|

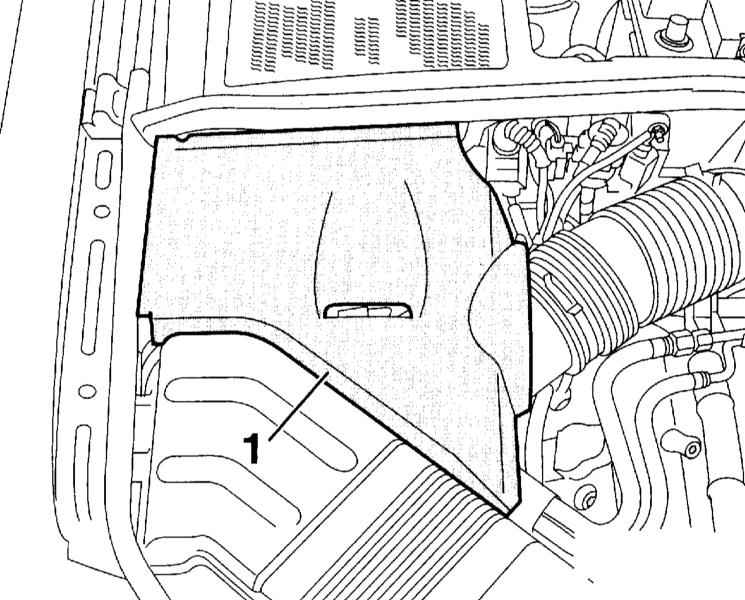

- Снимите вверх правую крышку двигателя (1) в двигательном отсеке.
|
|

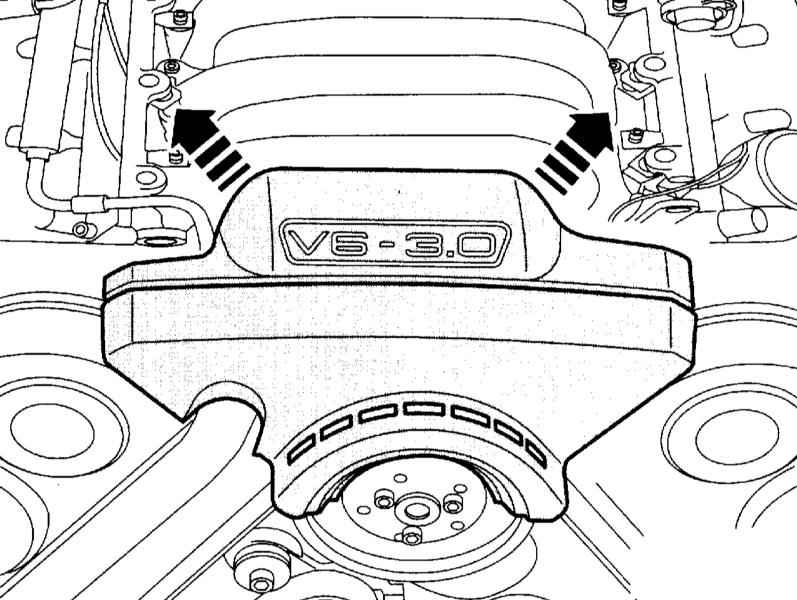

- Снимите вверх заднюю крышку двигателя в направлении стрелки.
|
|

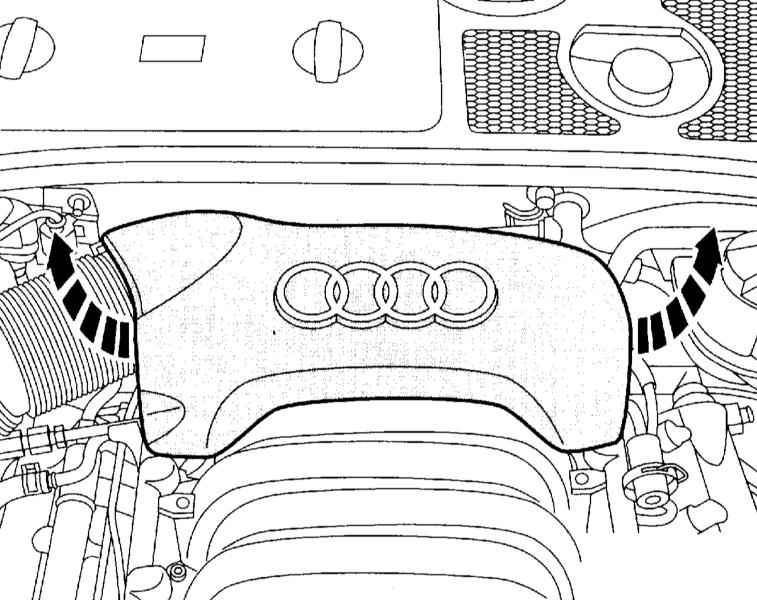

- Снимите вверх переднюю крышку двигателя в направлении стрелки на сопроводительной иллюстрации.
|
|
- При необходимости, отсоедините и выньте боковую верхнюю крышку двигательного отсека.
|
|

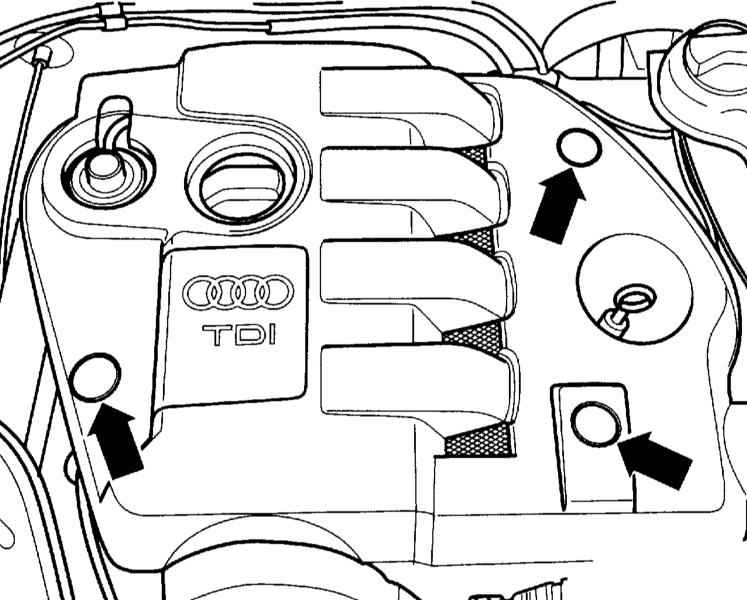

Дизельный двигатель 1.9 л
|
|
- Выньте указатель уровня масла из направляющей трубы.
|
|
- Отсоедините крышки (стрелки на сопроводительной иллюстрации) и отверните лежащие под ними гайки.
|
|
- Снимите вверх крышку двигателя иснимите затем демпфер шума, лежащий под ней.
|
|
- Вставьте указатель уровня масла в направляющую трубу.
|
|
|
Дизельный двигатель 2.5 л
|
|

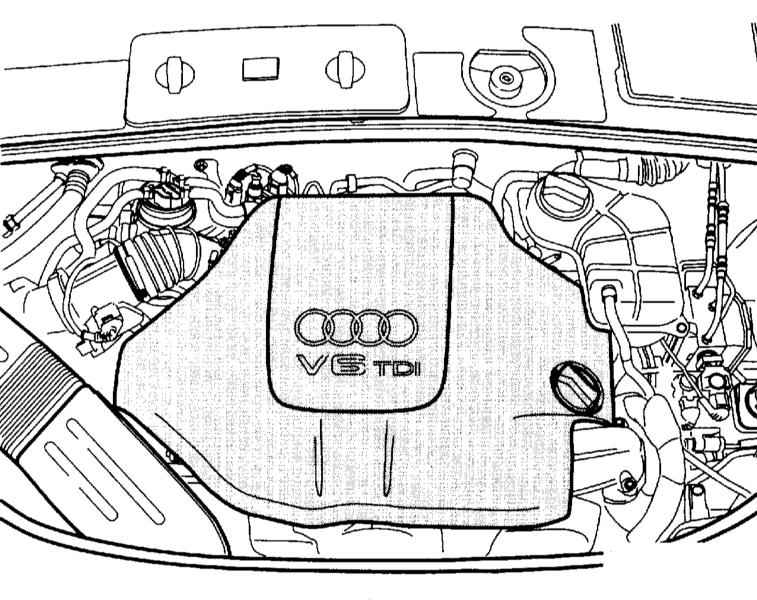

- Выньте вверх крышку двигателя из держателей.
|
|
|
Установка
Установка выполняется в последовательности, обратной снятию.
Нижняя защита двигательного отсека
Снятие
Указание по мерам безопасности
Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
|
|
- Поднимите и установите на подставки переднюю часть автомобиля.
|

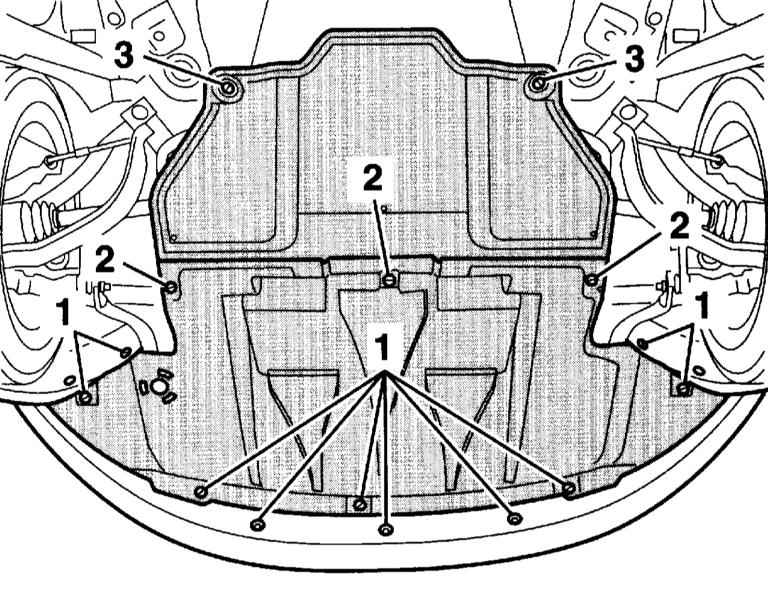

- Выверните винты (1). Чтобы установить переднюю панель в положение для проведения техобслуживания, необходимо вывернуть только три передних винта, обратитесь к Разделу Установка передней панели в положение для технического обслуживания и сопроводительной иллюстрации.
|
|
- Выверните винты (2) и снимите переднюю крышку двигателя с днища.
|
- В зависимости от двигателя выверните винты (3) и снимите заднюю крышку двигателя с днища.
|
|
Установка
|
|
- Установка выполняется в последовательности. обратной снятию.
- Опустите автомобиль на колёса.
|
|
Подрамник

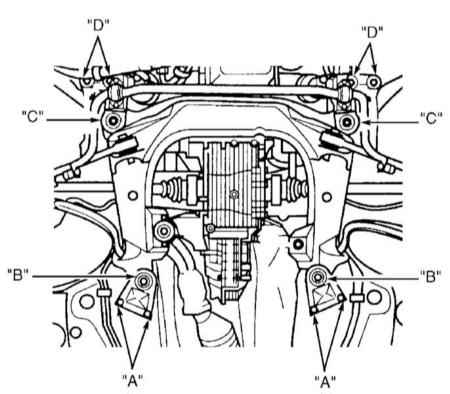

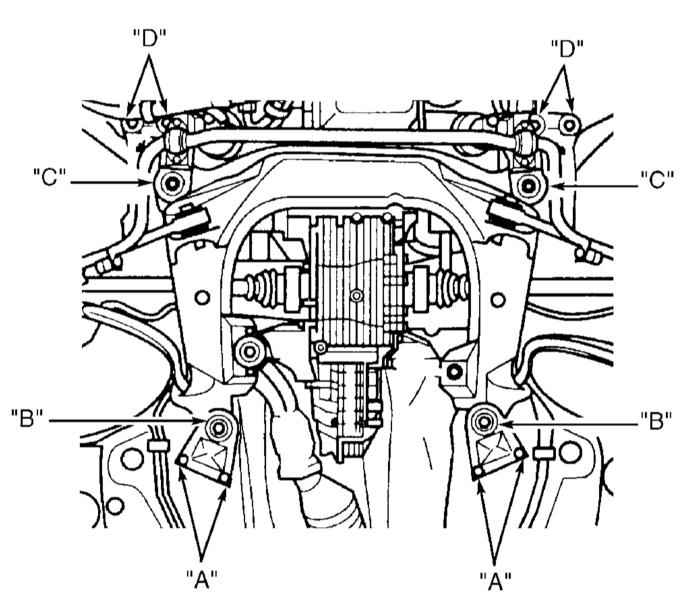

Болты крепления подрамника.
|
