5.2.7. Снятие и установка дополнительного нагревательного элемента

У автомобилей с дизельным двигателем устанавливается дополнительный электрический нагревательный элемент. Благодаря этому тёплый воздух, непосредственно после выхода из теплообменника, нагревается дополнительно. У автомобилей с дизельным двигателем, имеющих стояночное отопление, дополнительный нагревательный элемент отсутствует.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Снимите карман со стороны водителя, обратитесь к Разделу Снятие и установка кармана со стороны водителя.

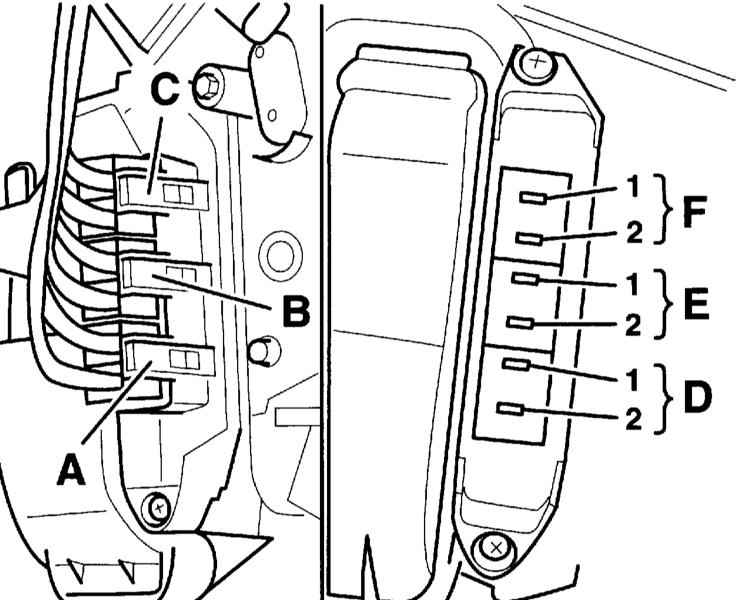

Рассоедините разъёмы (А), (В) и (С) дополнительного нагревательного элемента. D/E/F – розетки дополнительного нагревательного элемента, (1/2) – контакты.

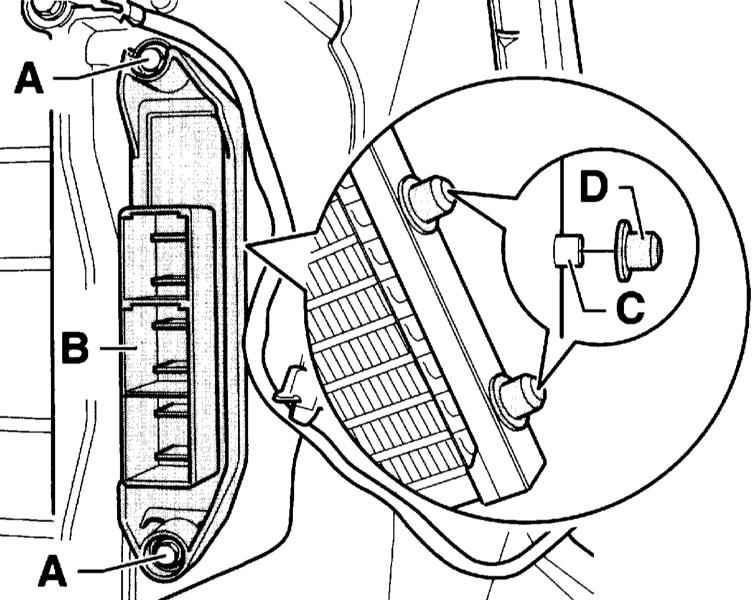

Выверните винты (А) и выньте дополнительный нагревательный элемент (В) из отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка выполняется в последовательности, обратной снятию.

Вставьте дополнительный нагревательный элемент (В) в отопитель на цапфы (С) через резиновые опоры (D).

Присоедините отрицательный кабель (-) аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
