12.2.1. Снятие

При наличии выверните четыре болта и снимите поперечную балку, расположенную под трубами системы выпуска.

Отверните гайки, крепящие соединительные зажимы выхлопных труб, отсоедините и снимите заднюю секцию системы выпуска.

Рис. 11.2. Расположение болтов крепления термозащитного экрана карданного вала

Отверните болты и снимите термозащитный экран, расположенный над карданным валом (рис. 11.2).

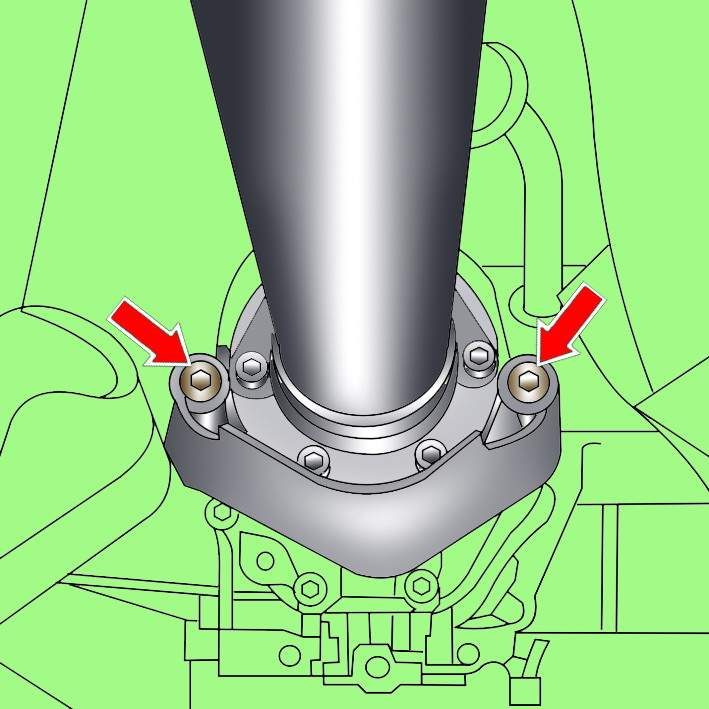

Рис. 11.3. Расположение болтов крепления термозащитного экрана раздаточной коробки и карданного вала

Выверните два болта и снимите термозащитный экран раздаточной коробки и карданного вала (рис. 11.3).

Рис. 11.4. Расположение меток совмещения и болтов крепления карданного вала к фланцу редуктора заднего моста

Проверьте, есть ли метки совмещения на карданном валу и фланце редуктора заднего моста (рис. 11.4). При отсутствии меток нанесите их.

Выверните по три верхних болта крепления фланцев карданного вала к фланцам коробки передач и редуктора заднего моста (см. рис. 11.4).

Установите и закрепите пластмассовыми гайками на карданном валу приспособление 3139, удерживающее карданный вал от прогиба.

Выверните по три оставшихся болта крепления фланцев карданного вала к фланцам коробки передач и редуктора заднего моста (см. рис. 11.4).

Отверните гайки крепления промежуточной опоры карданного вала.

Переместите шарниры карданного вала по шлицам вала и снимите карданный вал с автомобиля.

Снимите с карданного вала приспособление 3119.
