12.2. Карданный вал



1. Вариант без отражения рисунка, изменены позиции 1 и 2:

Карданный вал и главная задняя передача

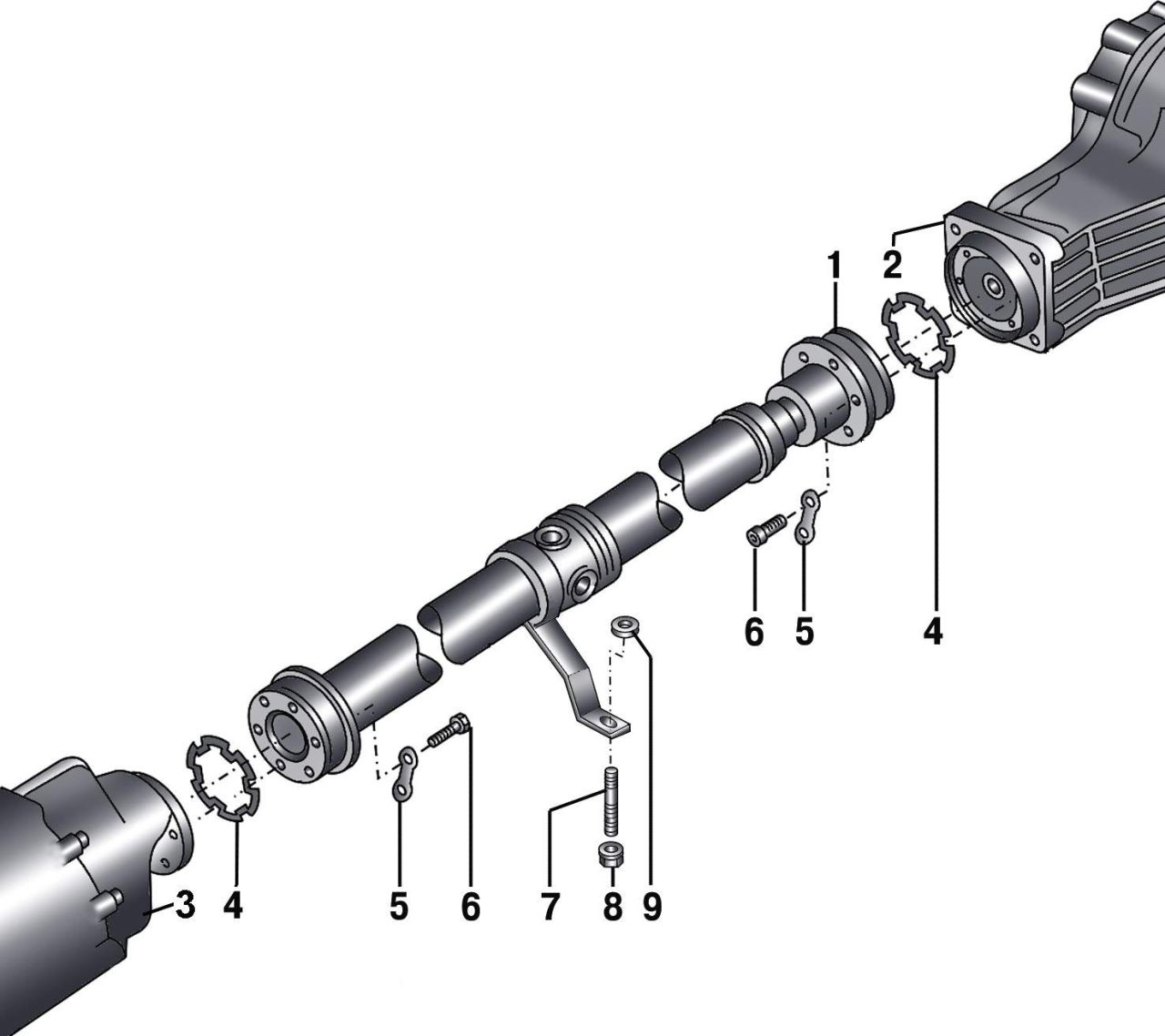

Рис. 11.1. Карданный вал и главная задняя передача: 1 – шарнир равных угловых скоростей; 2 – редуктор заднего моста; 3 – прокладка; 4 – фиксирующая пластина; 5 – самоконтрящийся болт, 55 Н·м; 6 – шайба; 7 – гайка, 25 Н·м; 8 – шпилька, 10 Н·м; 9 – коробка передач
