12.3.1. Регулировка положения промежуточной опоры карданного вала

При наличии выверните четыре болта и снимите поперечную балку, расположенную под трубами системы выпуска.
Отверните гайки, крепящие соединительные хомуты выхлопных труб, отсоедините и снимите заднюю секцию системы выпуска.

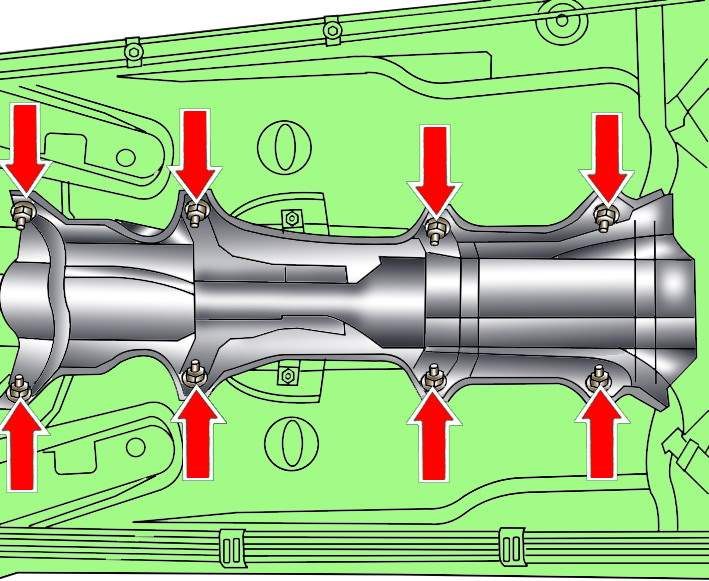

Расположение болтов крепления термозащитного экрана карданного вала
Рис. 11.2. Расположение болтов крепления термозащитного экрана карданного вала


Отверните болты и снимите термозащитный экран, расположенный над карданным валом (см. рис. 11.2).
Установите и закрепите пластмассовыми гайками на карданном валу приспособление 3139, удерживающее карданный вал от прогиба.
Выверните гайки и снимите шайбы крепления промежуточной опоры карданного вала.

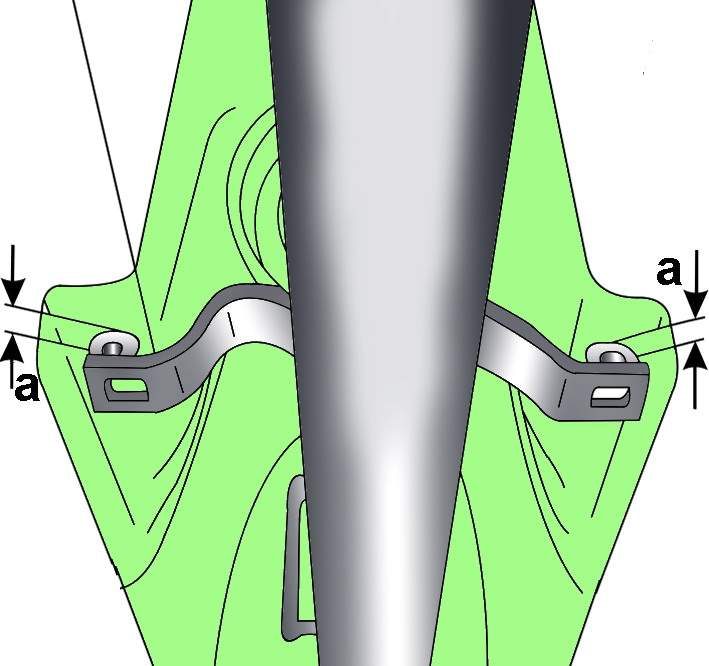

Установка промежуточной опоры карданного вала
Рис. 11.5. Установка промежуточной опоры карданного вала


Установите промежуточную опору карданного вала так, чтобы расстояние от опоры до кузова а (рис. 11.5) было одинаковым с двух сторон. Измерьте это расстояние и в зависимости от величины расстояния выберите толщину регулировочных подкладок.
Установите подкладки с двух сторон под опору карданного вала.

Расстояние (а), мм
Толщина подкладки, мм
0-3,0
-
3,1-5,0
2
5,1-7,0
4
7,1-9,0
6
9,1-11,0
8
11,1-13,0
10
