13.10.1. Снятие

Используя лезвие отвертки как рычаг, снимите колпак с центральной части диска колеса.
Поднимите автомобиль и снимите заднее колесо.

Расположение болтов крепления суппорта тормоза заднего колеса
Рис. 12.25. Расположение болтов крепления суппорта тормоза заднего колеса


Выверните болты крепления суппорта тормоза, снимите тормозные колодки и мягкой проволокой закрепите суппорт на кузове (см. рис. 12.25).
Снимите тормозной диск.

Использование приспособления 80–200 для снятия кронштейна датчика частоты вращения
Рис. 12.23. Использование приспособления 80–200 для снятия кронштейна датчика частоты вращения


Снимите кронштейн и датчик частоты вращения (см. рис. 12.23).

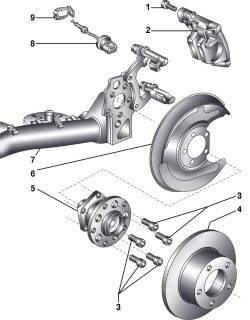

Ступица заднего колеса
Рис. 12.27. Ступица заднего колеса: 1 – самоконтрящийся болт, 35 Н·м; 2 – суппорт тормоза; 3 – болт, 60 Н·м; 4 – тормозной диск; 5 – ступица; 6 – грязезащитный кожух; 7 – задняя балка; 8 – датчик частоты вращения; 9 – кронштейн датчика частоты вращения

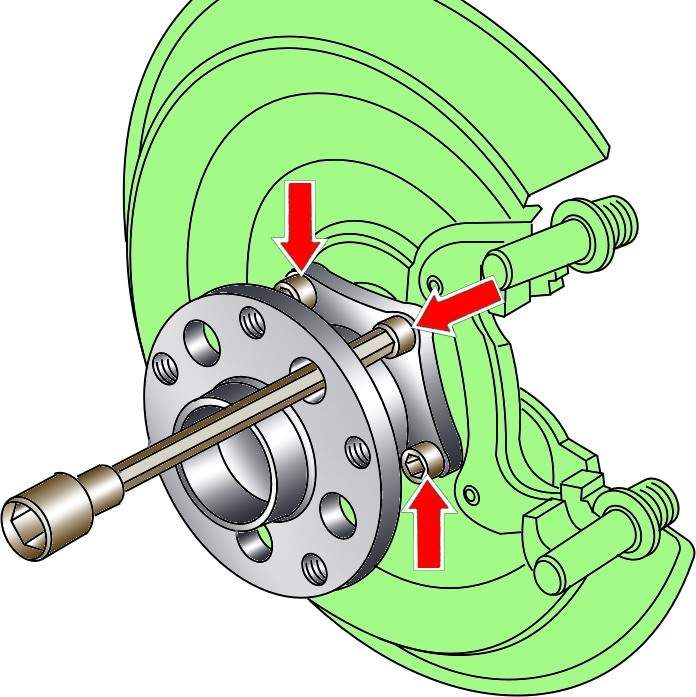

Отворачивание болтов крепления ступицы
Рис. 12.28. Отворачивание болтов крепления ступицы


Через отверстия в ступице выверните болты и снимите с задней балки ступицу с грязезащитным кожухом (рис. 12.28).
