13.9.1. СнятиеИспользуя лезвие отвертки как рычаг, снимите колпаки с центральной части дисков колес.
Поднимите автомобиль и снимите задние колеса.
|

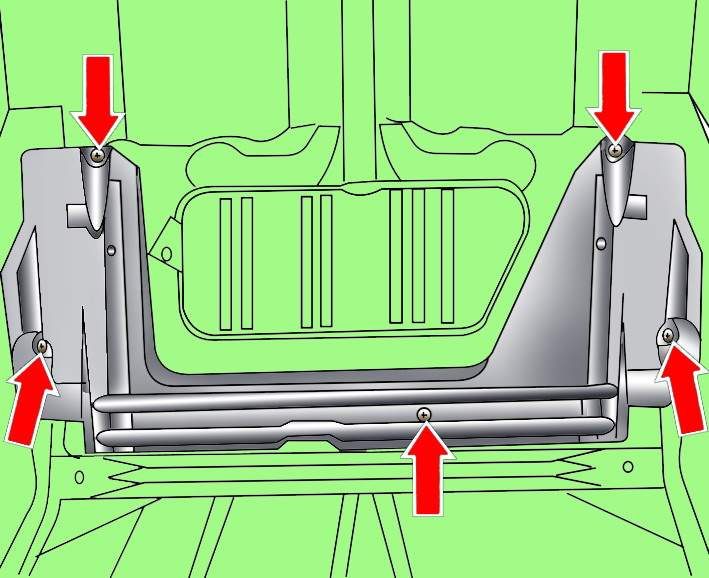

Рис. 12.21. Расположение винтов крепления защитной панели
|
Снимите защитную панель, расположенную перед балкой задней подвески ( рис. 12.21).
|
Рис. 12.20. Элементы конструкции задней подвески переднеприводных автомобилей: 1 – нижняя опора пружины; 2 – кронштейн датчика частоты вращения; 3 – датчик частоты вращения; 4 – цилиндрическая пружина; 5 – ступица; 6 – кронштейн; 7 – гайка; 8 – болт, M12x1,5x90, 110 Н·м; 9 – кожух кронштейна; 10 – болт, 10 Н·м; 11 – болт, M12x1,5x60, 110 Н·м и довернуть на 90°; 12 – балка; 13 – болт, M14x1,5x190, 120 Н·м и довернуть на 90°; 14 – ремень; 15 – резьбовые отверстия
|
Выверните болты и снимите кожухи 9 (см. рис. 12.20) кронштейнов 6.
|

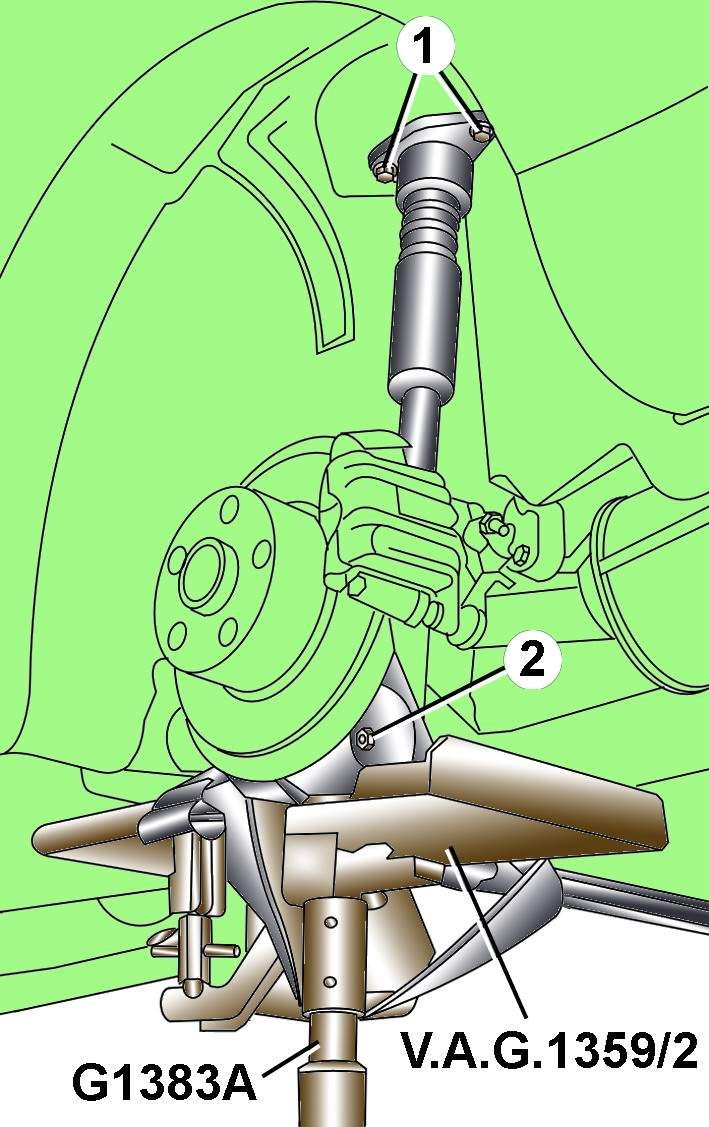

Рис. 12.22. Использование подъемного приспособления V. A. G. 1383А с переходником V. A. G. 1359/ 2 для поднятия рычага задней балки: 1, 2 – болты
|
Установите подъемные приспособления V. A. G. 1383А с переходниками V. A. G. 1359/2 под рычагами задней балки и поднимите настолько, чтобы задняя балка поддерживалась приспособлением ( рис. 12.22).
Выверните болты 2 ( рис. 12.22) с двух сторон задней балки.
При необходимости опустите заднюю балку и снимите цилиндрические пружины.
Отверните гайки крепления держателей тросов стояночного тормоза к элементам задней балки.
|

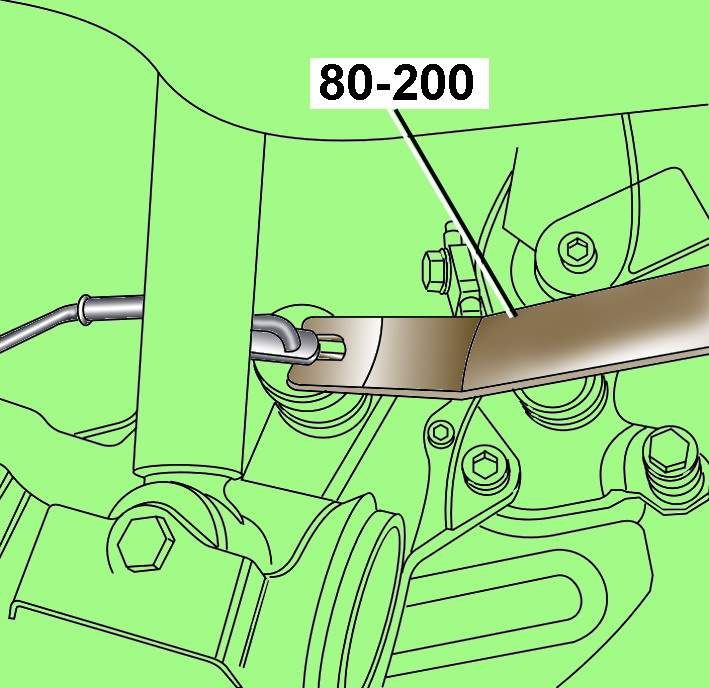

Рис. 12.23. Использование приспособления 80–200 для снятия кронштейна датчика частоты вращения
|
Снимите кронштейн и датчик частоты вращения ( рис. 12.23).
|
Рис. 12.24. Расположение зажимов провода датчика частоты вращения и тормозных трубок на задней балке
|
Освободите провода датчика частоты вращения из зажимов на задней балке ( рис. 12.24).
Освободите тормозные трубки из зажимов на задней балке (см. рис. 12.24).
|

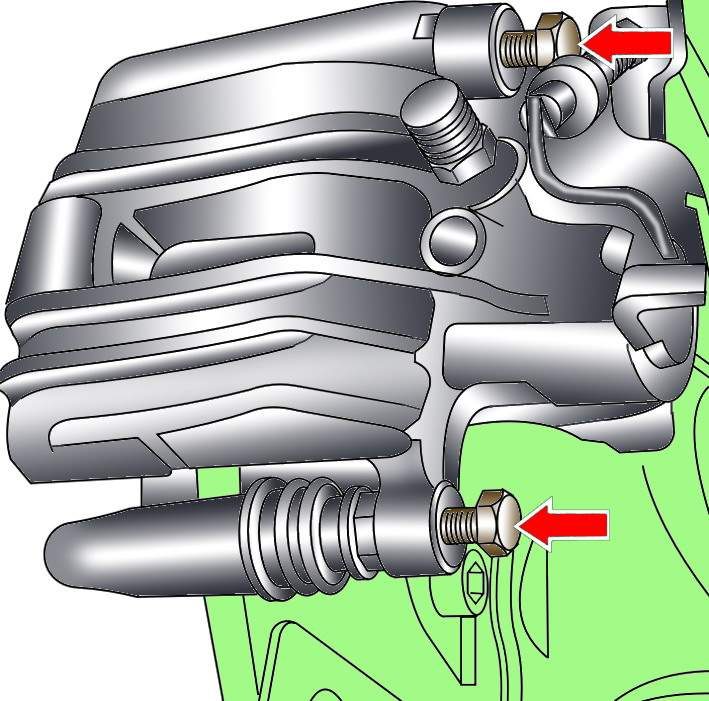

Рис. 12.25. Расположение болтов крепления суппорта тормоза заднего колеса
|
Выверните болты крепления суппортов тормозов, снимите тормозные колодки и мягкой проволокой закрепите суппорты на кузове ( рис. 12.25).
Снимите тормозные диски.
Маркером отметьте положение левого и правого кронштейнов на кузове.
|

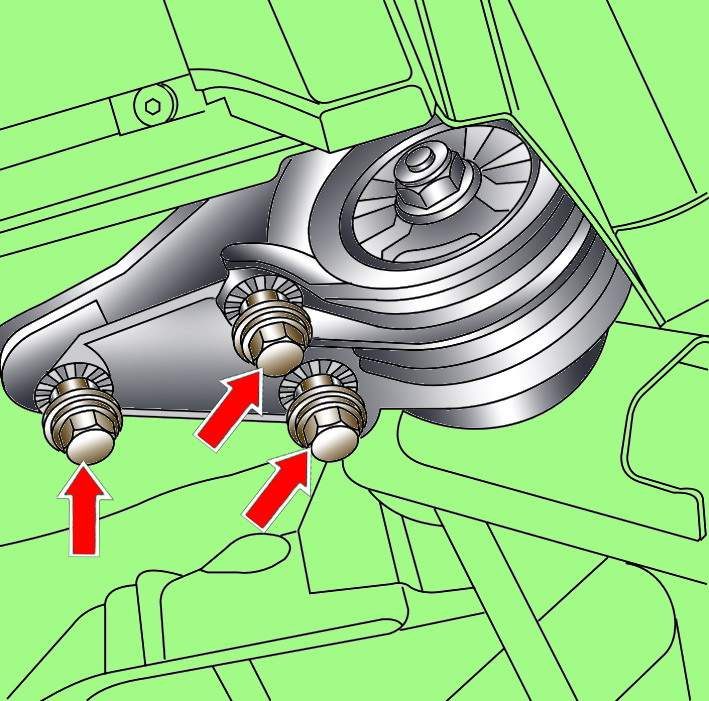

Рис. 12.26. Расположение болтов крепления кронштейнов задней балки
|
Выверните болты крепления кронштейнов и снимите заднюю балку ( рис. 12.26).
|
