15.3.1. Снятие

Заменять рулевую колонку можно только в сборе, так как ремонт ее не предусмотрен. Возможна только замена замка зажигания.
Перед отсоединением аккумуляторной батареи проверьте, есть ли у вас код включения радиоприемника.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Установите колеса для движения прямо.

        ПРЕДУПРЕЖДЕНИЕ
Не разделяйте верхнюю и нижнюю части рулевой колонки. Взаимное перемещение частей рулевой колонки даже на 5 см может привести к ее повреждению.

Снимите подушку безопасности.
Снимете рулевое колесо.
На автомобилях с системой электронной стабилизации ESP снимите датчик угла поворота рулевого колеса.
Выверните два винта и, потянув на себя, снимите ручку регулировки положения рулевой колонки.

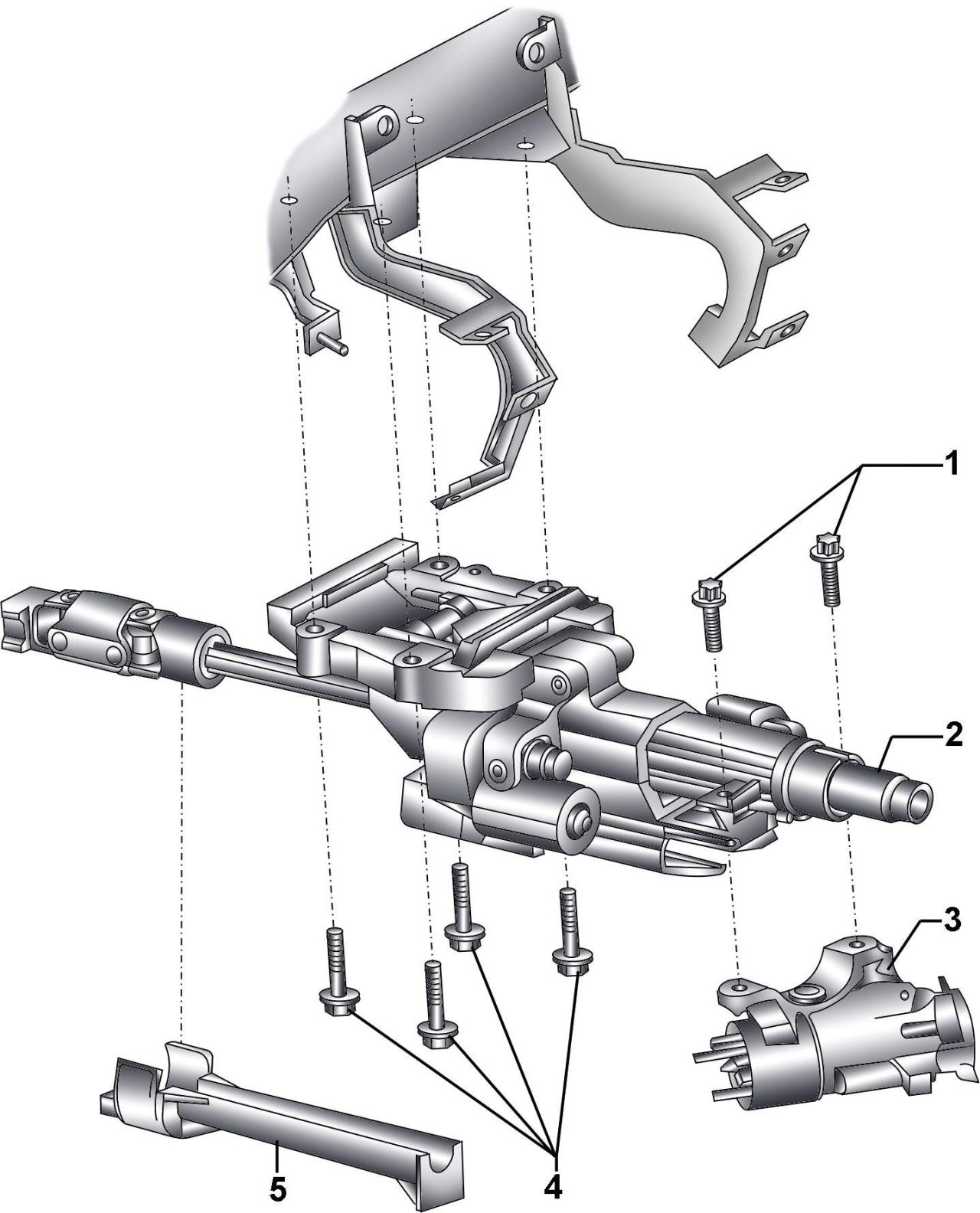

Рулевая колонка
Рис. 14.2. Рулевая колонка: 1 – срезаемый болт, 20 Н·м; 2 – рулевая колонка; 3 – замок зажигания; 4 – болт, 22 Н·м; 5 – замковое приспособление для транспортировки

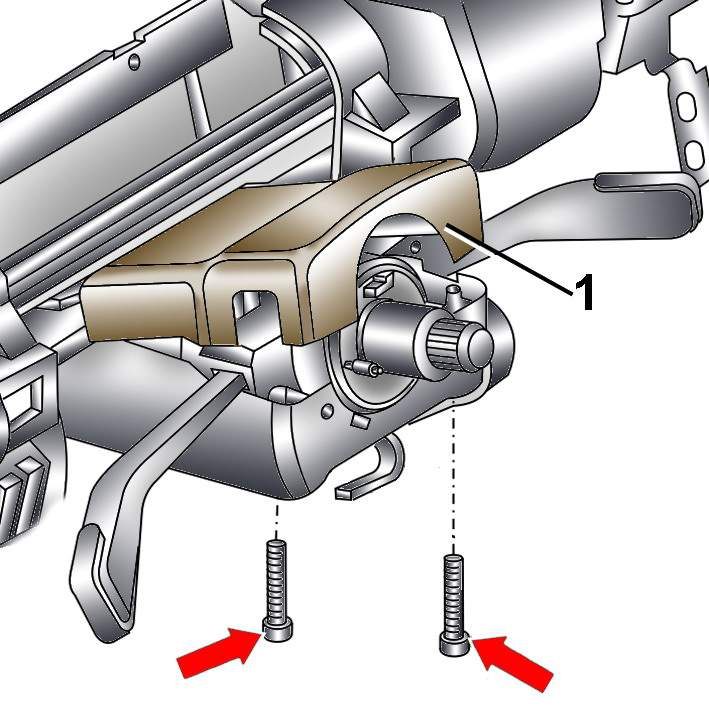

Расположение винтов крепления верхнего кожуха (1) рулевой колонки
Рис. 14.3. Расположение винтов крепления верхнего кожуха (1) рулевой колонки


С нижней стороны выверните два винта и снимите верхний кожух 1 (рис. 14.3) рулевой колонки.

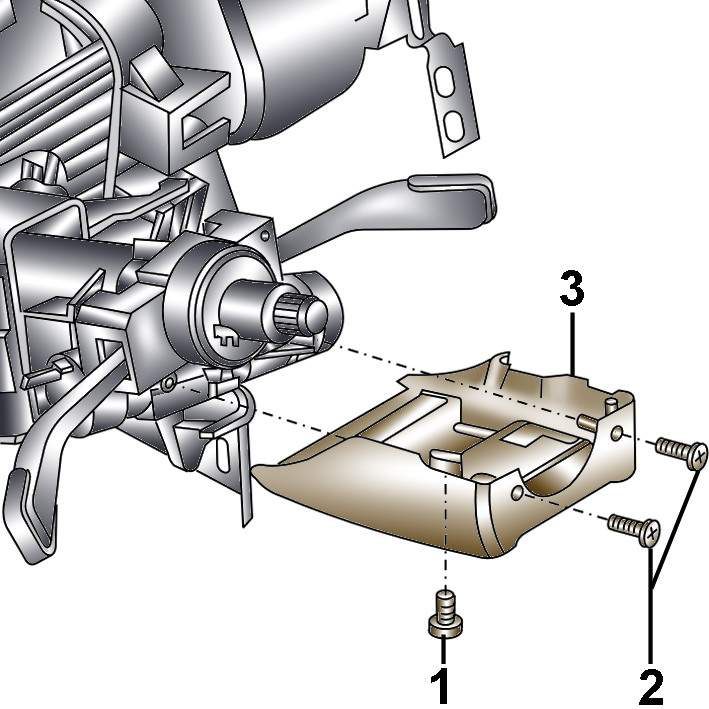

Расположение винтов (1 и 2) крепления нижнего кожуха (3) рулевой колонки
Рис. 14.4. Расположение винтов (1 и 2) крепления нижнего кожуха (3) рулевой колонки


Выверните три винта 1 и 2 (рис. 14.4) и снимите нижний кожух 3 рулевой колонки.

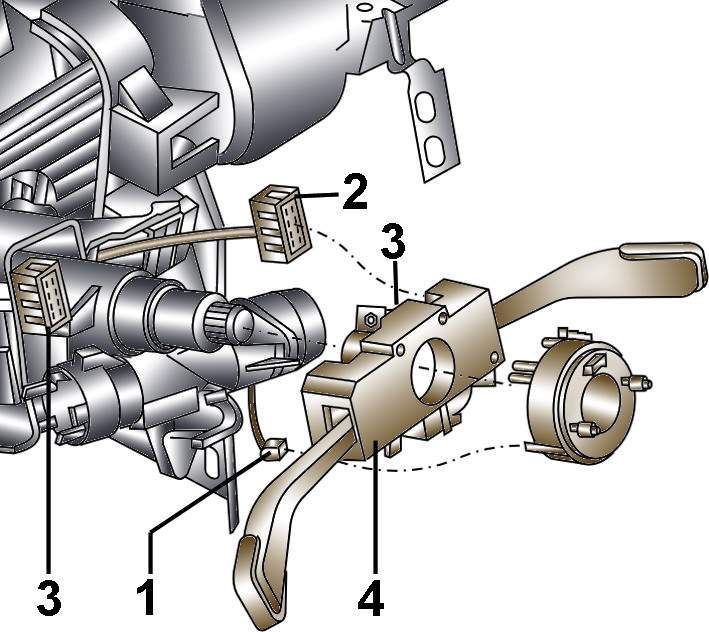

Расположение болта (2) крепления переключателей (4) на рулевой колонке и электрических разъемов (1 и 3)
Рис. 14.5. Расположение болта (2) крепления переключателей (4) на рулевой колонке и электрических разъемов (1 и 3)


Отсоедините электрический разъем 1 (рис. 14.5).
Выверните болт 2 (см. рис. 14.5) крепления переключателей на рулевой колонке.
Отсоедините электрические разъемы 3 и снимите переключатели с рулевой колонки.
Освободите зажимы проводов от рулевой колонки и отведите провода в сторону.
На автомобилях с автоматической коробкой передач переместите рычаг селектора в положение P.

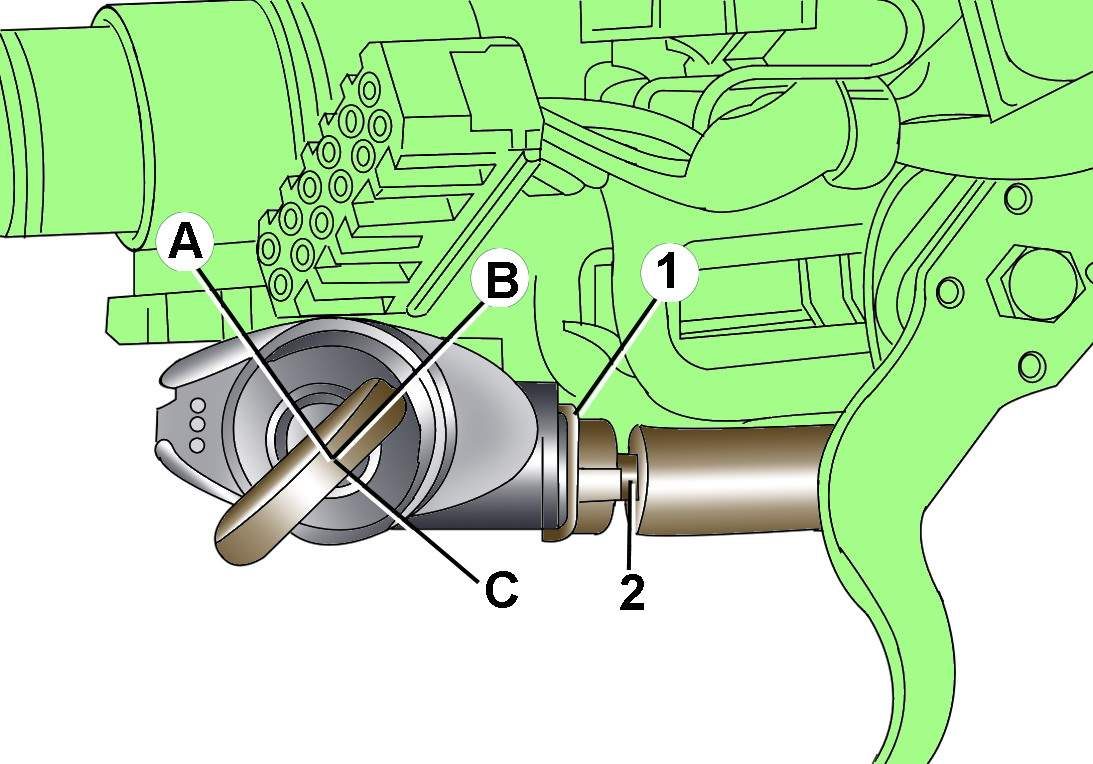

Положения ключа (А, В, С) при снятии замка зажигания и расположение рычага (1) и троса (2) замка зажигания
Рис. 14.6. Положения ключа (А, В, С) при снятии замка зажигания и расположение рычага (1) и троса (2) замка зажигания


Поверните ключ в замке зажигания в положение В включения зажигания («Ignition on») (рис. 14.6).
Снимите рычаг 1 замка зажигания и отсоедините трос 2 (см. рис. 14.6), потянув его из корпуса замка зажигания.

Расположение гайки (1) и зажима (2) крепления универсального шарнира рулевой колонки
Рис. 14.7. Расположение гайки (1) и зажима (2) крепления универсального шарнира рулевой колонки


Отверните гайку 1 крепления универсального шарнира рулевой колонки (рис. 14.7).
Ослабьте эксцентриковый болт, поворачивая его по часовой стрелке, и выньте его. Перемещая в сторону, снимите универсальный шарнир рулевой колонки.

Расположение болтов крепления рулевой колонки
Рис. 14.8. Расположение болтов крепления рулевой колонки


Выверните болты 1 (рис. 14.8) крепления рулевой колонки и снимите рулевую колонку.
