15.7. Насос гидроусилителя рулевого управления автомобилей с шестицилиндровыми дизельными двигателями

Насос гидроусилителя рулевого управления автомобилей с шестицилиндровыми дизельными двигателями

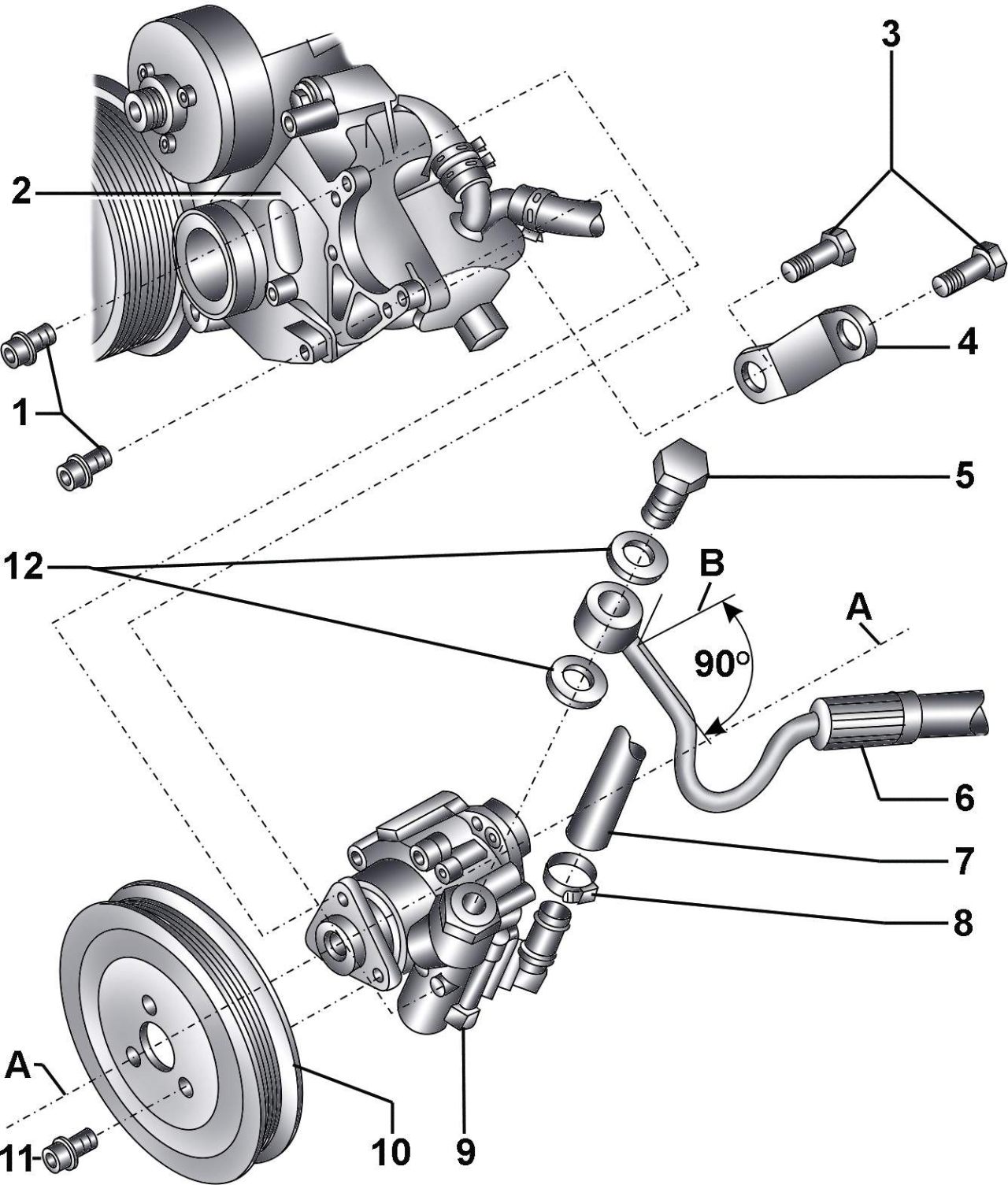

Рис. 14.29. Насос гидроусилителя рулевого управления автомобилей с шестицилиндровыми дизельными двигателями: 1 – комбинированный болт, 22 Н·м; 2 – кронштейн; 3 – болт, 22 Н·м; 4 – пластина; 5 – пустотелый болт, 47 Н·м; 6 – напорный шланг; 7 – всасывающий шланг; 8 – хомут; 9 – насос гидроусилителя рулевого управления; 10 – шкив; 11 – болт, 22 Н·м; 12 – уплотнительное кольцо


        ПРИМЕЧАНИЕ
При сборке необходимо заменить уплотнительные кольца 12 и хомут 8 (рис. 14.29).
