15.8.2. Установка

Установка производится в последовательности, обратной снятию.
Перед установкой насоса заполните его свежей жидкостью G 002 000.
При установке необходимо заменить уплотнительные кольца и хомуты.
Затяните болты крепления насоса моментом 20 Н·м.

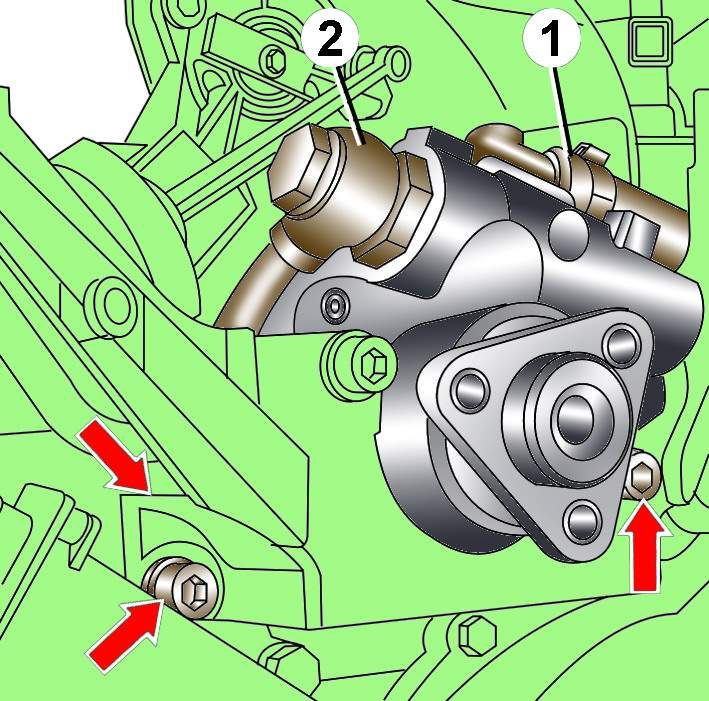

Крепление всасывающего (1) и напорного (2) шлангов на автомобилях с шестицилиндровыми бензиновыми двигателями
Рис. 14.46. Крепление всасывающего (1) и напорного (2) шлангов на автомобилях с шестицилиндровыми бензиновыми двигателями


Установите на место напорный шланг и закрепите его пустотелым болтом 2 (см. рис. 14.46), затянув его моментом 47 Н·м.
Вверните болты крепления напорной трубки к головке блока цилиндров и затяните их моментом 6 Н·м.
Установите всасывающий шланг 1 (см. рис. 14.46), при этом метка Р на шланге должна быть со стороны монтажного шва насоса (см. стрелку на рис. 14.27).

Крепление всасывающего (1) и напорного (2) шлангов к насосу гидроусилителя рулевого управления
Рис. 14.27. Крепление всасывающего (1) и напорного (2) шлангов к насосу гидроусилителя рулевого управления


Снимите со шлангов зажимы 3094.
Затяните болты крепления шкива насоса гидроусилителя моментом 22 Н·м.
Наденьте приводной ремень, действуя в направлении против часовой стрелки: сначала на шкив коленчатого вала, а затем на натяжной ролик.

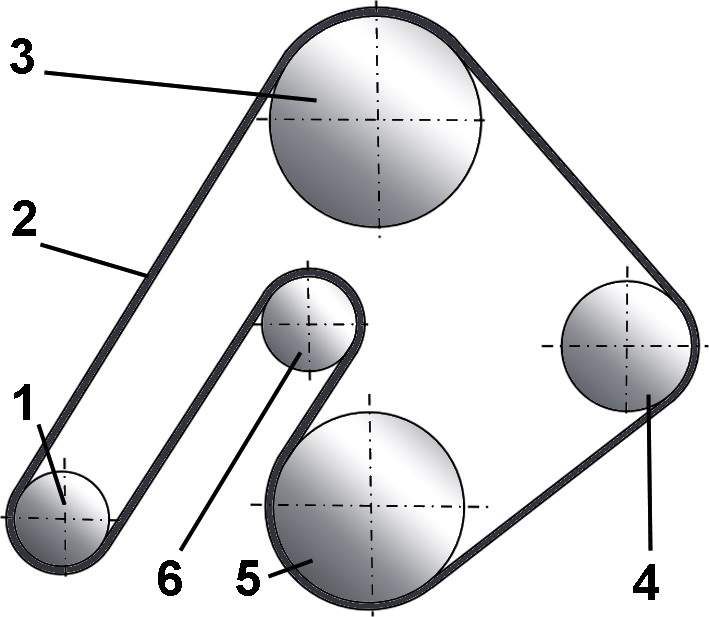

Расположение поликлинового ремня на шкивах автомобилей с вентилятором с вязкостной муфтой без кондиционера
Рис. 14.47. Расположение поликлинового ремня на шкивах автомобилей с вентилятором с вязкостной муфтой без кондиционера: 1 – генератор; 2 – поликлиновой ремень; 3 – насос гидроусилителя рулевого управления; 4 – вентилятор с вязкостной муфтой; 5 – коленчатый вал; 6 – натяжной ролик


При установке поликлинового ремня обращайте внимание на правильное его расположение на шкивах (рис. 14.47, 14.48).

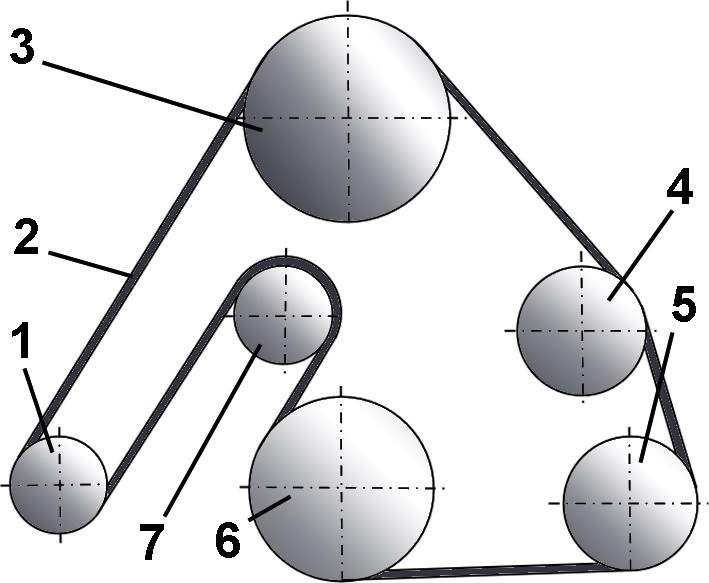

Расположение поликлинового ремня на шкивах автомобилей с вентилятором с вязкостной муфтой и кондиционером
Рис. 14.48. Расположение поликлинового ремня на шкивах автомобилей с вентилятором с вязкостной муфтой и кондиционером: 1 – генератор; 2 – поликлиновой ремень; 3 – насос усилителя рулевого управления; 4 – вентилятор с вязкостной муфтой; 5 – компрессор кондиционера; 6 – коленчатый вал; 7 – натяжной ролик


Выньте стальной стержень, фиксирующий натяжитель.
Установите шкив вентилятора радиатора и закрепите его гайкой, затянув ее моментом 37 Н·м.
Долейте жидкость в гидравлическую систему усилителя рулевого управления и удалите из нее воздух.
Проверьте гидравлическую систему усилителя рулевого управления на отсутствие утечек.
Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
