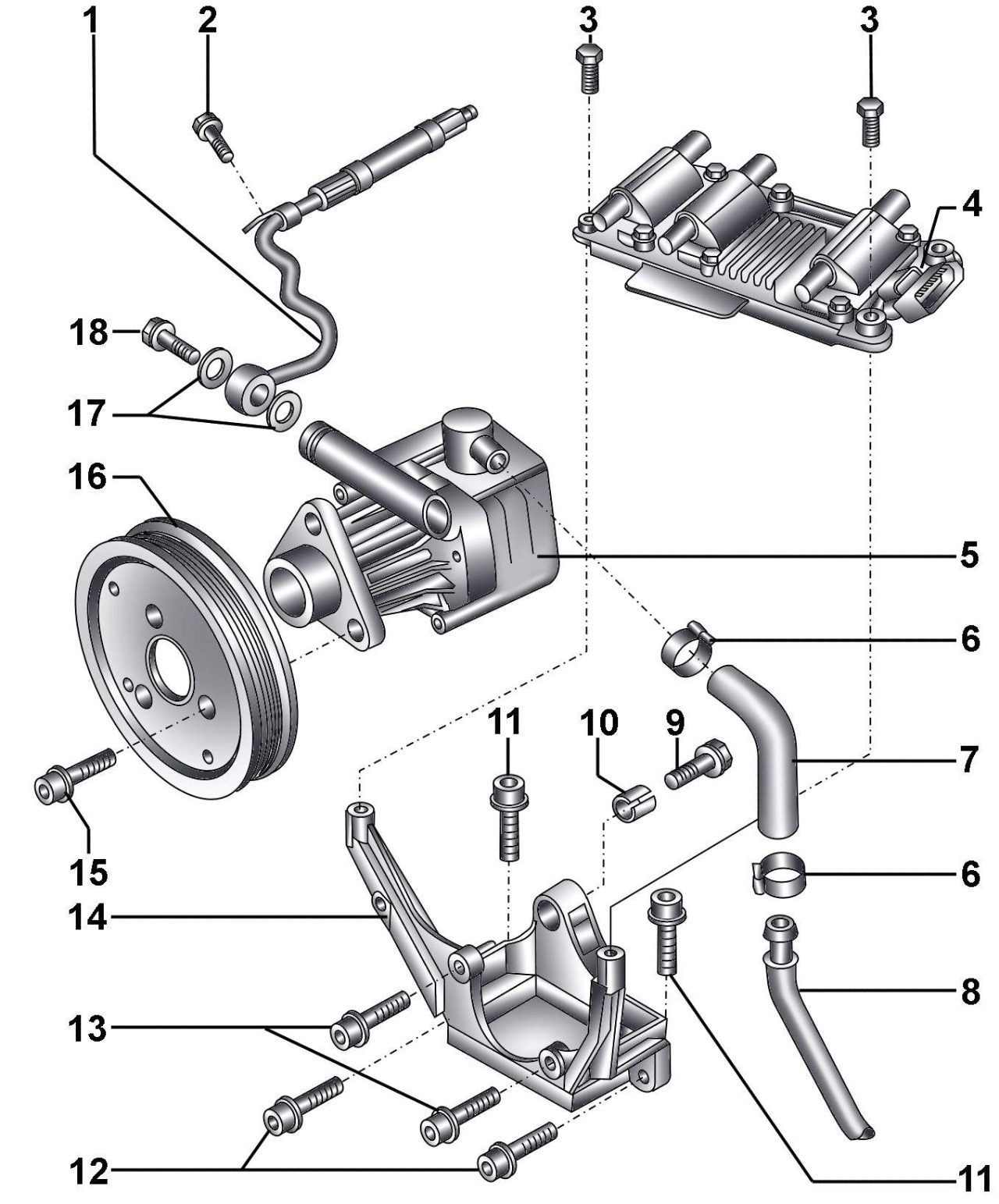

Рис. 14.39. Насос гидроусилителя рулевого управления автомобилей с шестицилиндровыми бензиновыми двигателями: 1 – напорный шланг; 2 – болт, 6 Н·м; 3 – болт, 9 Н·м; 4 – катушки зажигания с кронштейном; 5 – насос гидроусилителя рулевого управления; 6 – хомут; 7 – всасывающий шланг; 8 – всасывающая трубка; 9 – болт, 22 Н·м; 10 – разрезная втулка; 11 – болт, 22 Н·м; 12 – болт, 22 Н·м; 13 – болт, 22 Н·м; 14 – кронштейн; 15 – болт, 22 Н·м; 16 – шкив; 17 – уплотнительное кольцо; 18 – пустотелый болт, 47 Н·м
|
