17.12.4. Обивка передней двери

Обивка передней двери

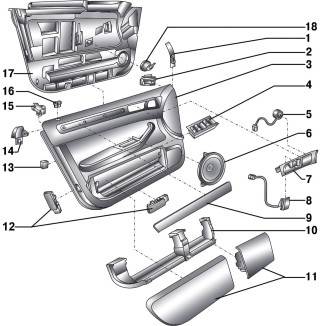

Рис. 16.29. Обивка передней двери: 1 – внутренний переходной элемент; 2 – внутренний вкладыш; 3 – внутренняя обивка двери; 4 – переключатель стеклоподъемников; 5 – высокочастотный динамик; 6 – динамик внешний; 7 – внутренняя ручка двери; 8 – выключатель центральной блокировки (только со стороны водителя); 9 – панель обивки; 10 – кронштейн накладок; 11 – накладки; 12 – лампа сигнализации открытой двери; 13 – прокладка фиксатора; 14 – переходной элемент; 15 – внешний вкладыш; 16 – направляющая кнопки; 17 – защитная пленка; 18 – пенопластовое уплотнение


Обивка передней двери показана на рис. 16.29.

Снятие
Снимите выключатель стеклоподъемника.
Дверь со стороны водителя

Снятие выключателя стеклоподъемника из обивки передней двери со стороны водителя

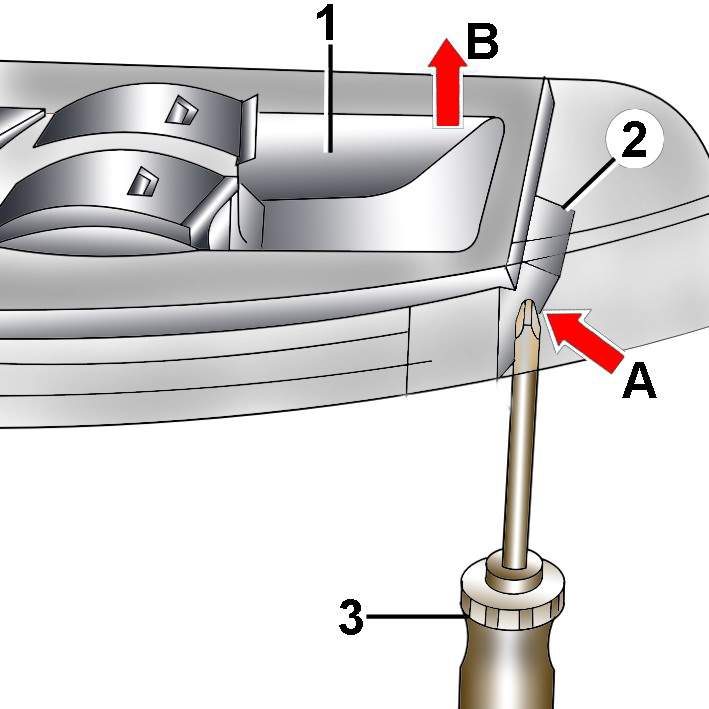

Рис. 16.30. Снятие выключателя стеклоподъемника из обивки передней двери со стороны водителя: 1 – выключатель; 2 – фиксатор выключателя; 3 – отвертка; А – направление отжатия фиксатора выключателя; В – направление снятия выключателя


Вставьте лезвие тонкой отвертки вверх до упора в отверстие, расположенное под ручкой двери. Прижимая ручку отвертки к обивке двери, лезвием отвертки отожмите фиксатор выключателя стеклоподъемника и, нажимая на выключатель вверх, извлеките его из обивки двери (рис. 16.30).
Дверь со стороны переднего пассажира
Если под ручкой двери имеется отверстие, снятие выключателя стеклоподъемника производится таким же образом, как и на двери водителя.

Снятие выключателя стеклоподъемника из обивки передней двери со стороны переднего пассажира

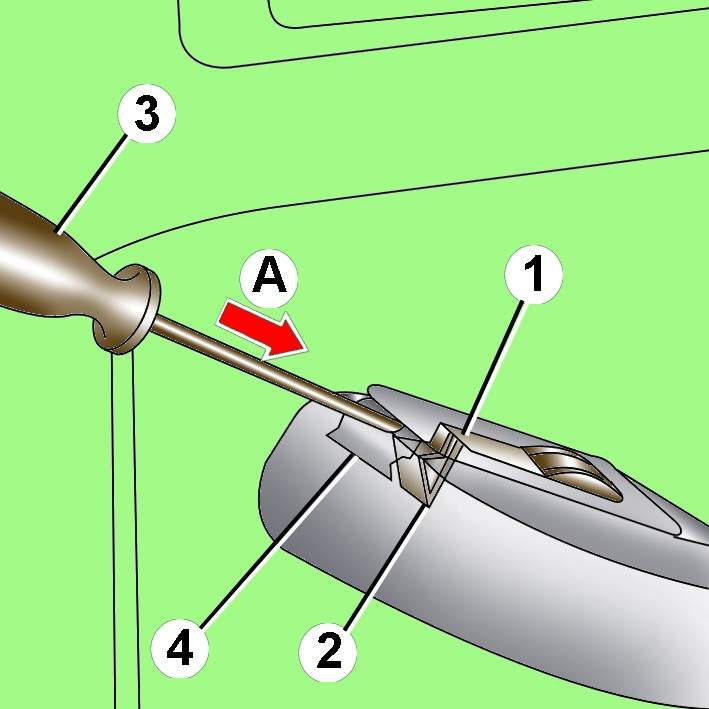

Рис. 16.31. Снятие выключателя стеклоподъемника из обивки передней двери со стороны переднего пассажира: 1 – выключатель; 2 – фиксатор выключателя; 3 – отвертка; 4 – липкая лента; А – направление отжатия фиксатора выключателя


Если под ручкой двери отверстие отсутствует, заклейте липкой лентой ручку около выключателя, лезвием тонкой отвертки отожмите выключатель и извлеките его вверх (рис. 16.31).
Обе двери
Освободите фиксирующий выступ на выключателе и отсоедините от него электрический разъем.

Снятие обивки двери

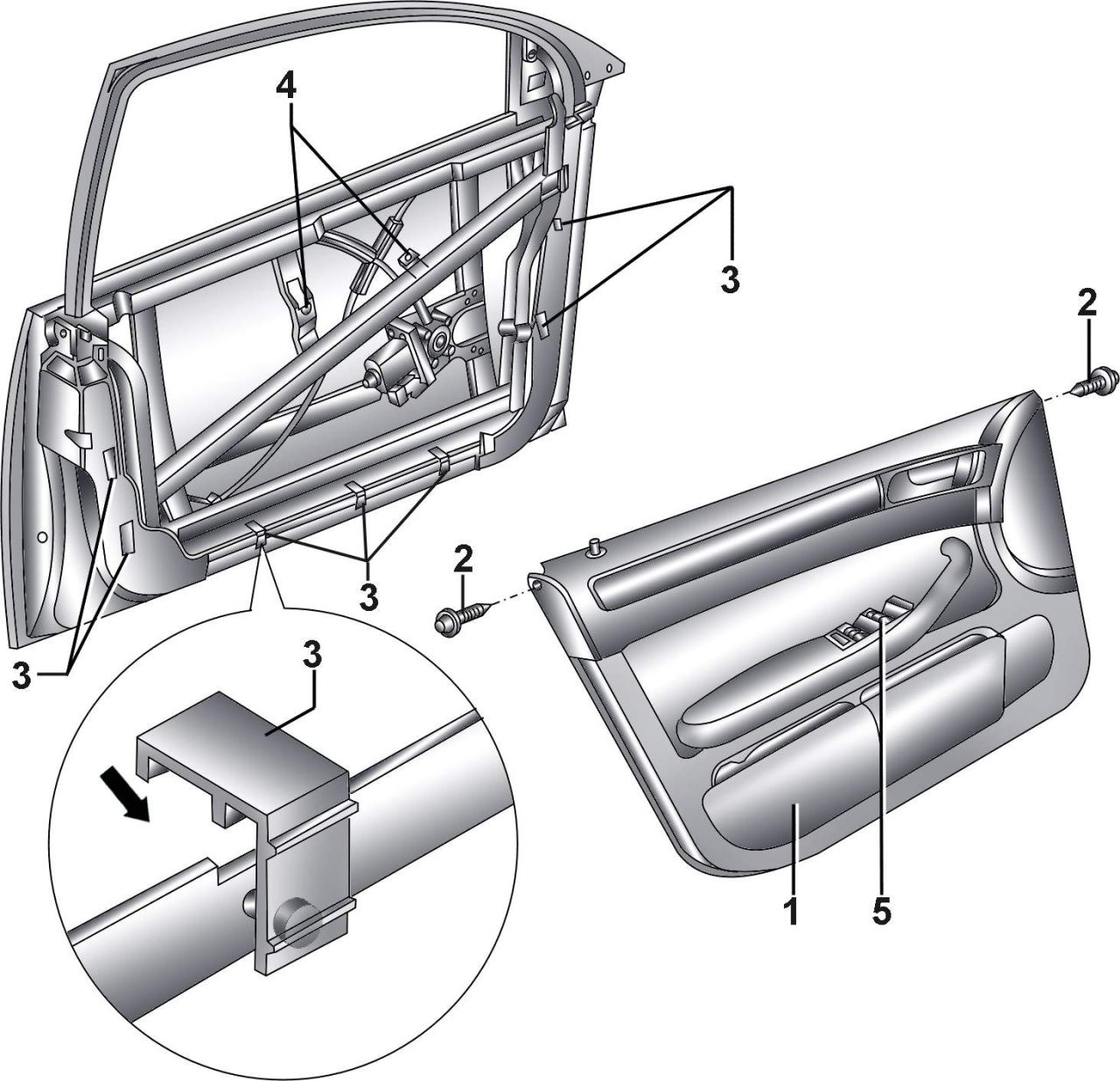

Рис. 16.32. Снятие обивки двери: 1 – обивка передней двери; 2 – винты, 1,5 Н·м; 3 – зажим; 4 – зажим; 5 – стеклоподъемник


Выверните два винта 2 (рис. 16.32) крепления обивки двери.
Поднимите вверх примерно на 200 мм обивку двери и снимите ее.

Наконечник троса (3) внутренней ручки открытия двери, оболочка троса (1) и направляющий зажим (2)

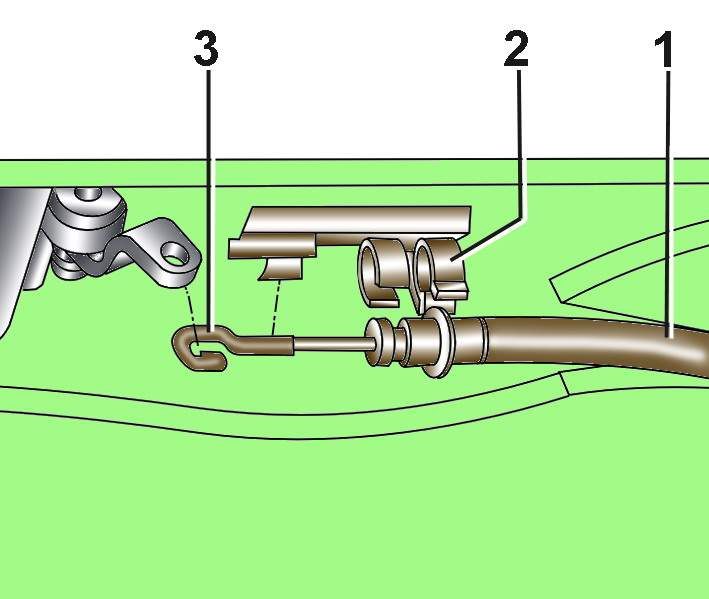

Рис. 16.33. Наконечник троса (3) внутренней ручки открытия двери, оболочка троса (1) и направляющий зажим (2)


Отсоедините наконечник троса внутренней ручки открытия двери от замка и оболочку троса от направляющего зажима (рис. 16.33).
С обратной стороны обивки двери отсоедините электрические разъемы от переключателя центральной блокировки, лампы, загорающейся при открытии двери, противоугонной сигнализации и динамиков.

Установка
Предварительно проверьте правильность установки зажимов 3 и 4 (см. рис. 16.32) обивки двери.
Убедитесь, что защитная пленка правильно и надежно закреплена на двери.
Приставьте обивку двери к двери и подсоедините электрические разъемы переключателя центральной блокировки, лампы, загорающейся при открытии двери, противоугонной сигнализации и динамиков. Убедитесь, что все разъемы четко закреплены фиксирующими выступами.
Выведите провод с электрическим разъемом для выключателя стеклоподъемника через отверстие для установки выключателя.
Подсоедините трос внутренней ручки открытия двери таким образом, чтобы крючок троса располагался сверху. Закрепите оболочку троса 1 в направляющем зажиме 2 (см. рис. 16.33).
Пропустите тягу кнопки блокировки замка двери через отверстие в обивке.
Попросите помощника вставить обивку двери в дверь, при этом, прижимая обивку к двери, сдвиньте ее вниз до защелкивания зажимов. Обязательно нажимайте на обивку двери в области зажимов 4 (см. рис. 16.32).
Подсоедините выключатель стеклоподъемников к электрическому разъему и установите выключатель в обивку до защелкивания его фиксатором 2 (см. рис. 16.30, 16.31).
Вверните два винта 2 (см. рис. 16.32) крепления обивки двери и затяните их моментом 1,5 Н·м.
