17.12.6. Ручка передней двери

Снимите обивку двери.

Опустите вниз до упора стекло передней двери.

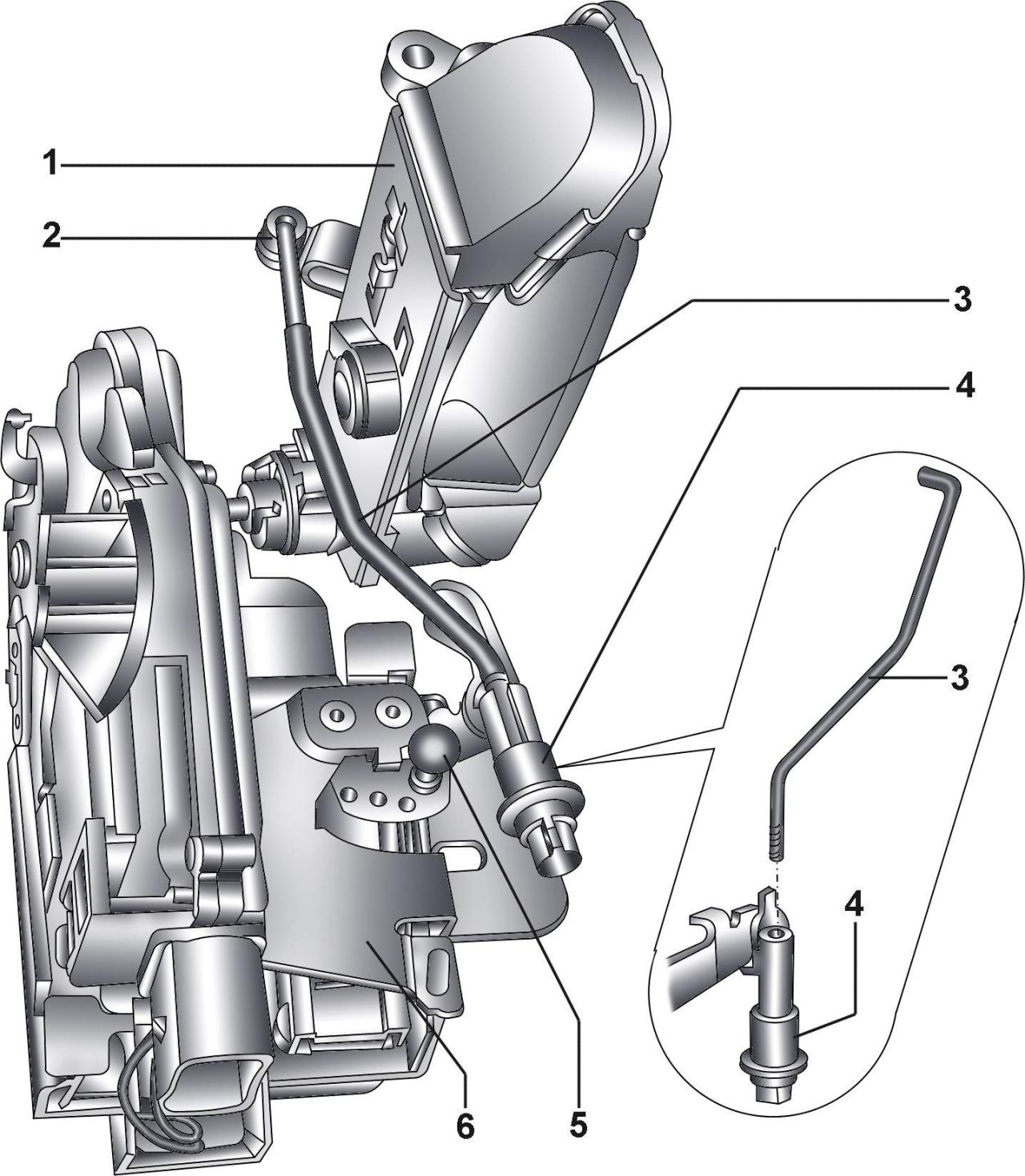

Рис. 16.35. Ручка передней двери: 1 – ручка двери; 2 – зажим; 3 – тяга; 4 – втулка; 5 – установочный штифт; 6 – замок двери

Отсоедините тягу от 3 (рис. 16.35) от поворотного рычага 2 ручки двери 1.

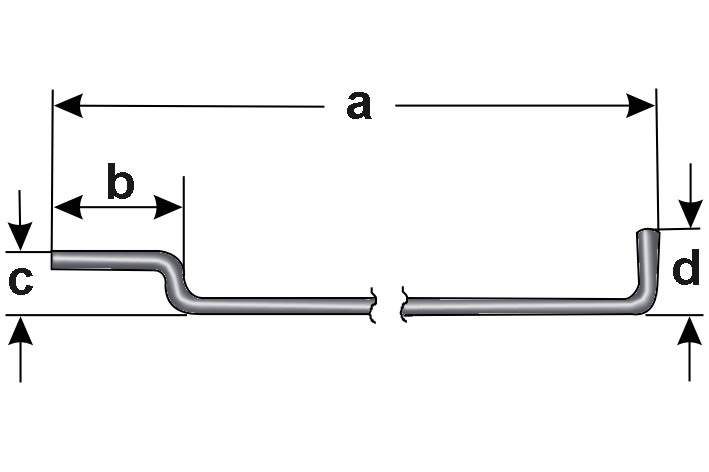

Рис. 16.36. Размеры специального инструмента для упрощения снятия ручки открытия двери: a = 300 мм; b = 20 мм; c = 10 мм; d = 10 мм

Из стальной проволоки изготовьте специальный инструмент, который упростит снятие ручки двери (рис. 16.36).

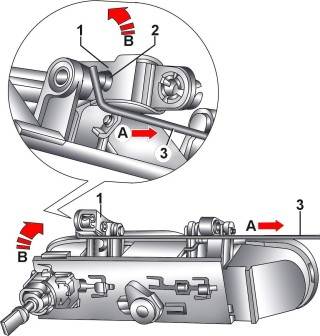

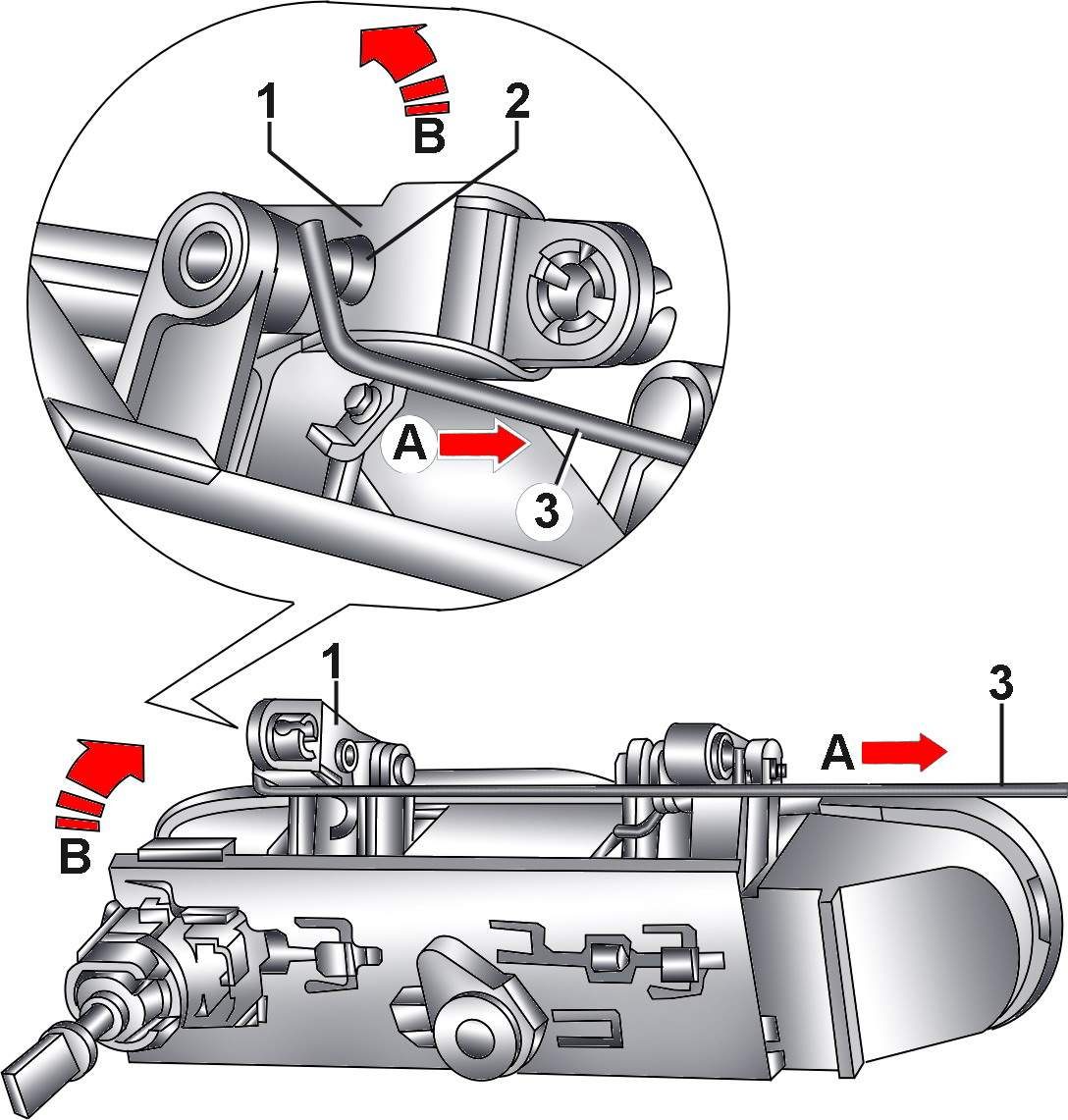

Рис. 16.37. Использование специального инструмента (3) для сдвигания установочного штифта (2) с поворотного рычага (1) при снятии ручки двери: А и В — направление перемещения

Зацепите крюк специального инструмента 3 за поворотный рычаг 1, как показано на рис. 16.37, и сдвиньте установочный штифт 2 в направлении стрелки А.

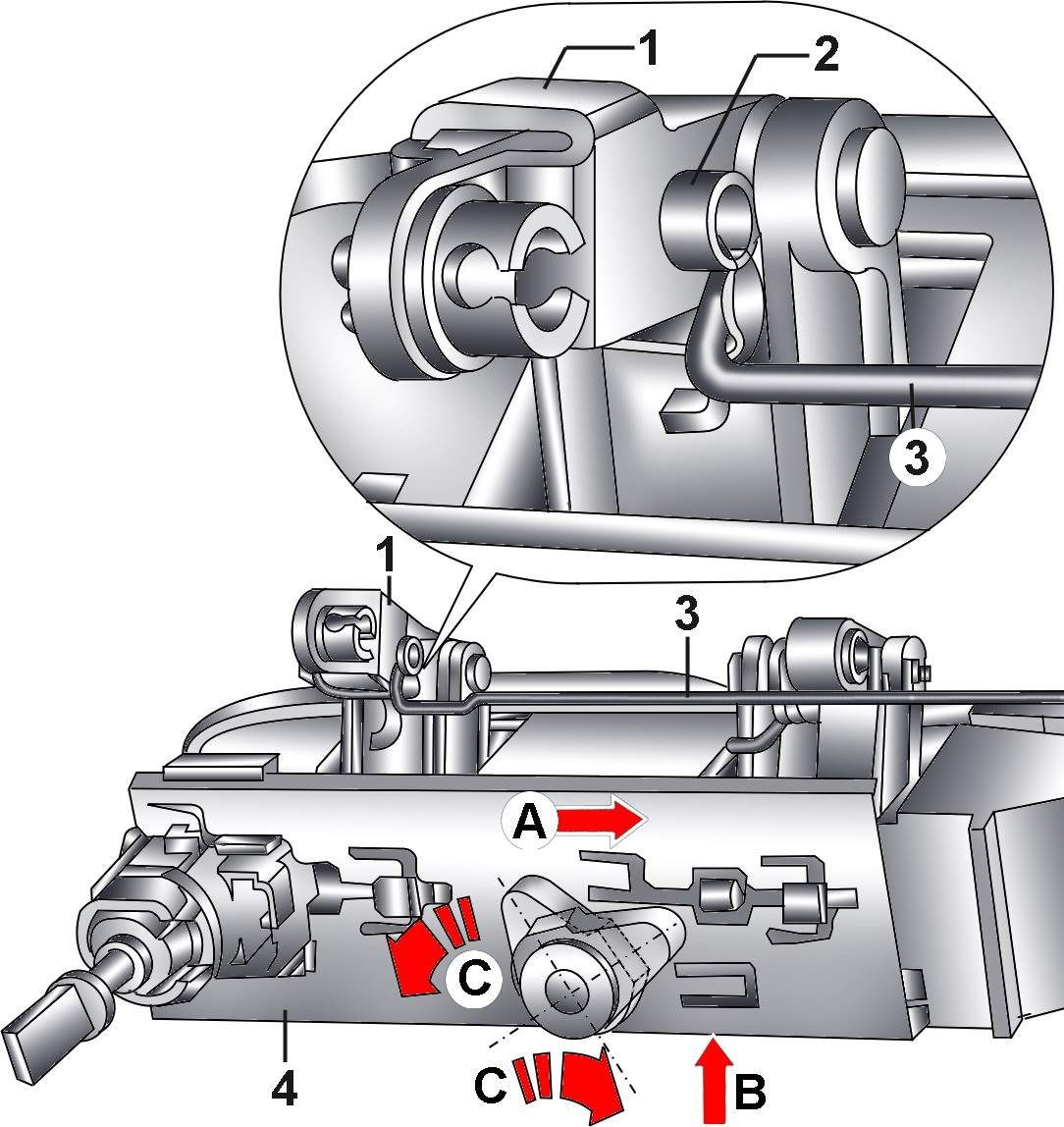

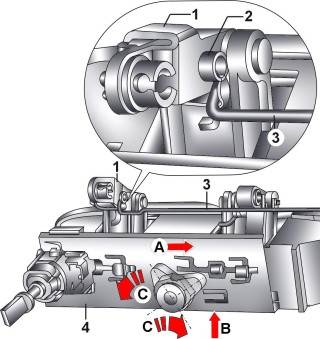

Рис. 16.38. Использование специального инструмента (3) для снятия установочного штифта (2) с поворотного рычага (1) при снятии ручки двери (4): А, В и С — направления поворота и перемещения

Специальным инструментом 3 извлеките установочный штифт 2 из поворотного рычага 1 в направлении стрелки А, как показано на рис. 16.38.

Поверните вверх поворотный рычаг 1.

Лезвием тонкой отвертки сдвиньте, незначительно приподнимая, фиксатор В.

Гаечным ключом поверните в направлении верхней стрелки С язычок и снимите наружу ручку двери 4 с цилиндром замка.

С внутренней стороны двери снимите опорный элемент ручки двери.

Установка проводится в последовательности, обратной снятию, с учетом следующего.

Гаечным ключом поверните в направлении нижней стрелки С язычок и закрепите ручку двери 4 с цилиндром замка на двери.

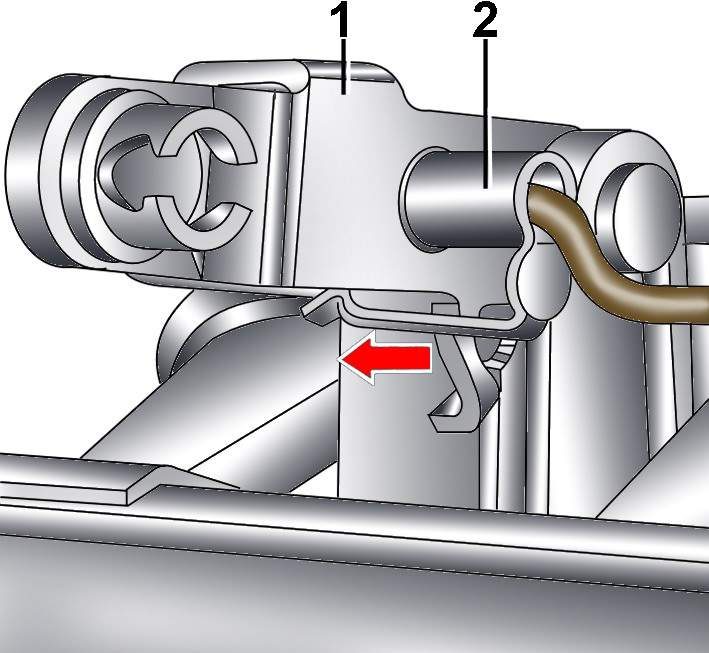

Рис. 16.39. Направление нажатия специального инструмента для вдавливания установочного штифта (2) в поворотный рычаг (1)

Специальным инструментом вдавите установочный штифт 2 (рис. 16.39) в направлении стрелки в поворотный рычаг 1.

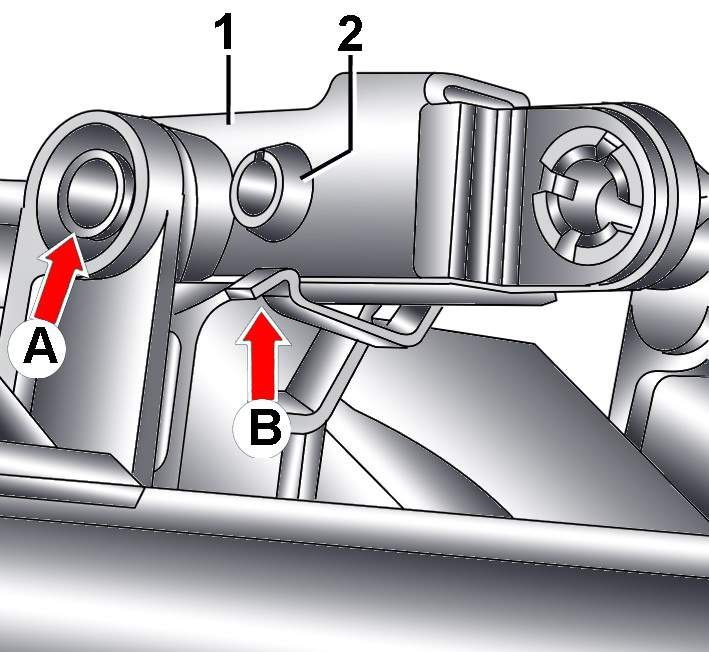

Рис. 16.40. Крепление скобы установочного штифта (2) за поворотный рычаг (1): А — фиксирующий выступ скобы; В — место развальцовки заклепки

При этом скоба (рис. 16.40 стрелка В) установочного штифта 2 должна четко зафиксироваться за поворотный рычаг 1.

Закрепите на зажиме поворотного рычага тягу.

Установите обивку двери.
