17.15.2. Цилиндр замка вещевого ящикаСнятие
Снимите крышку вещевого ящика.
|

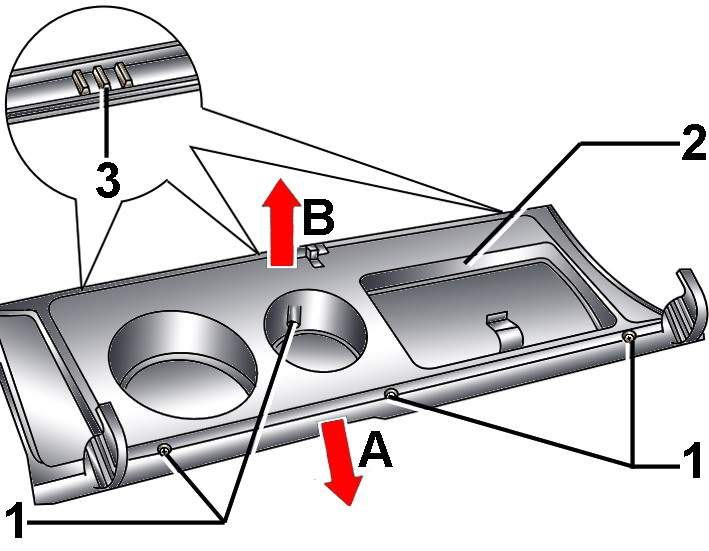

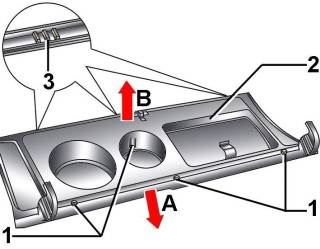

Рис. 16.46. Расположение винтов (1) и фиксаторов (3) крепления панели отделки (2) крышки вещевого ящика
|
Выверните четыре винта 1 ( рис. 16.46). Лезвием отвертки сдвиньте панель отделки 2 из фиксаторов 3 в направлении стрелки А на 15 мм.
Поднимите панель отделки 2 на 15 мм и отделите панель отделки от крышки вещевого ящика.
|

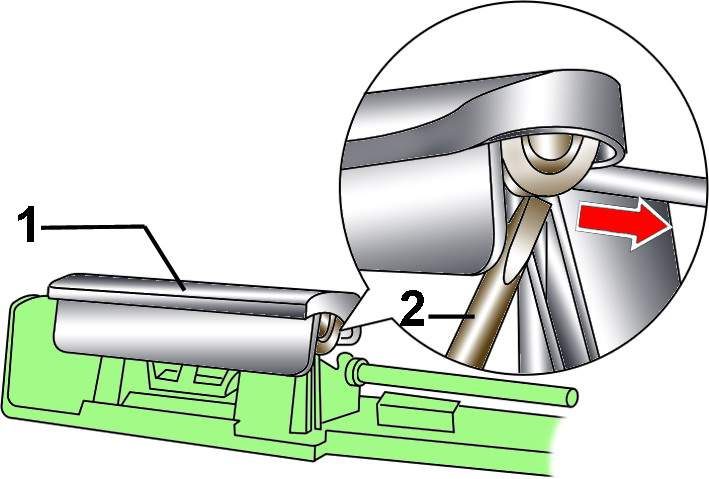

Рис. 16.47. Отжатие шарниров ручки открытия вещевого ящика: 1 – ручка; 2 – отвертка
|
Лезвием отвертки 2 ( рис. 16.47) с двух сторон отожмите шарниры и снимите ручку 1 открытия вещевого ящика.
|

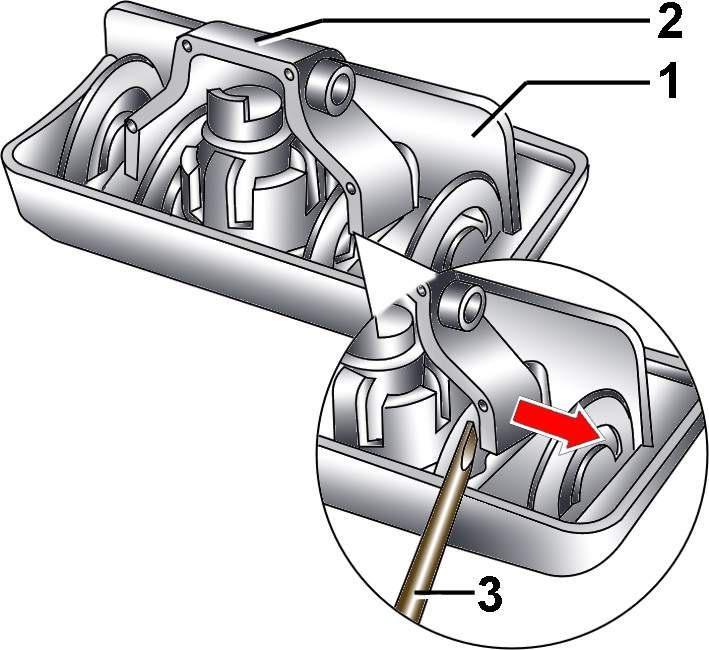

Рис. 16.48. Отжатие кронштейна от ручки открытия вещевого ящика: 1 – ручка; 2 – кронштейн; 3 – отвертка
|
Лезвием отвертки 3 ( рис. 16.48) с двух сторон отожмите кронштейн 2 и снимите его с ручки 1 открытия вещевого ящика
Вставьте ключ в цилиндр замка крышки вещевого ящика.
|

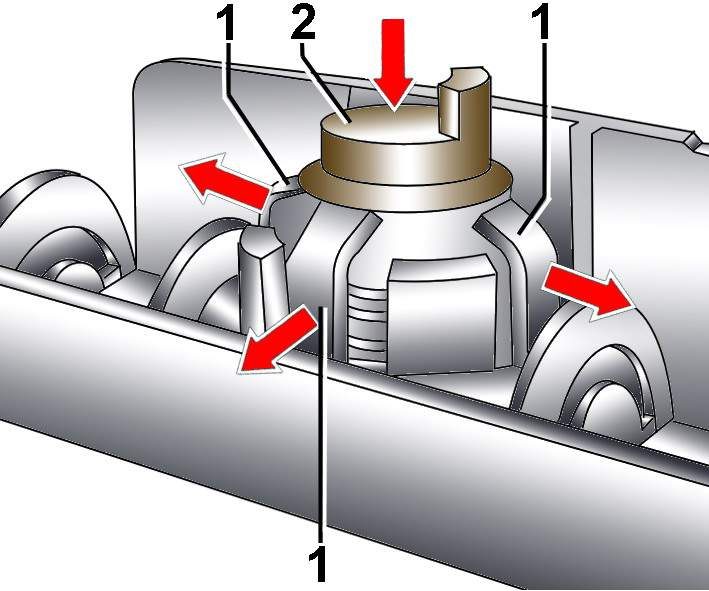

Рис. 16.49. Направление отжатия фиксаторов (1) при снятии цилиндра замка (2) крышки вещевого ящика
|
Отожмите фиксаторы 1 ( рис. 16.49) и, нажимая на цилиндр замка 2, снимите его с ручки.
Установка
Установка проводится в последовательности, обратной снятию.
|
