17.17. Центральная консоль

Снятие
Используя отвертку, лезвие которой на расстоянии 10 мм загнуто под углом 90°, извлеките заднюю вентиляционную решетку из центральной консоли.
Отсоедините от панели задней вентиляционной решетки электрические разъемы прикуривателя, подсветки и включателя обогрева задних сидений.
Потянув, снимите задний воздуховод с центральной консоли.
При наличии снимите центральный подлокотник.

Центральная консоль

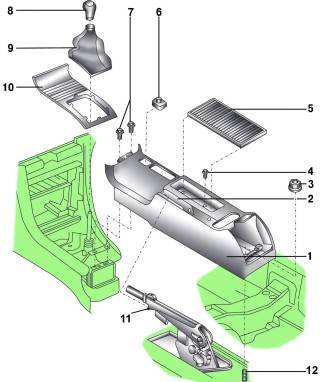

Рис. 16.52. Центральная консоль: 1 – центральная консоль; 2 – накладка рычага стояночного тормоза; 3 – гайка, 10 Н·м; 4 – болт, 5 Н·м; 5 – накладка; 6 – переключатель регулировки положения зеркала; 7 – болты, 5 Н·м; 8 – ручка; 9 – защитный кожух; 10 – вставка центральной консоли; 11 – стопорная петля; 12 – шпилька


Выверните гайку 3 (рис. 16.52) крепления задней части центральной консоли.
Потянув вверх, снимите накладку 5.
Выверните болт 4, расположенный под накладкой 5.

Автомобили с механической коробкой передач
Выверните ручку 8 с рычага переключения передач.
Потянув вверх, снимите защитный кожух 9 с рычага переключения передач.
Потянув вверх, снимите вставку центральной консоли 10.

Автомобили с автоматической коробкой передач
Потянув вверх, снимите вставку центральной консоли 10.

Все модели
Выверните болты 7 крепления передней части центральной консоли.
Поднимите вверх рычаг стояночного тормоза.

Снятие отделки рычага стояночного тормоза

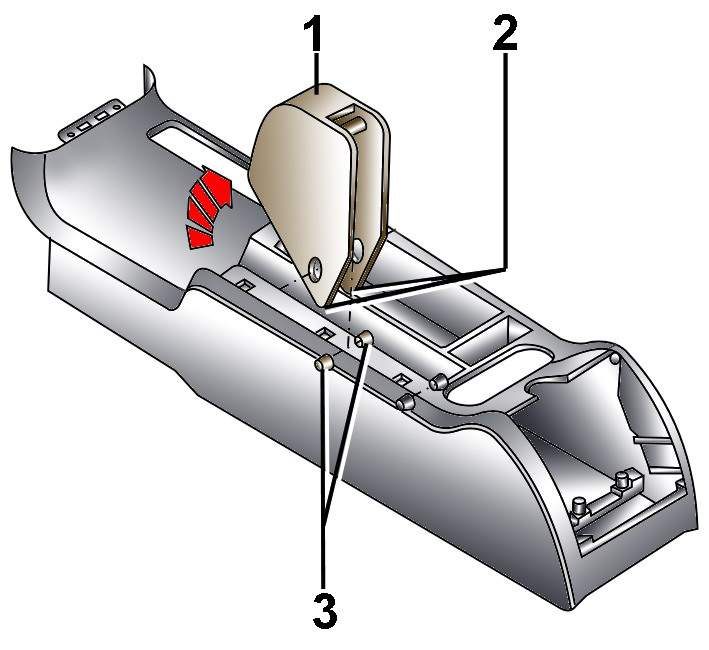

Рис. 16.53. Снятие отделки рычага стояночного тормоза: 1 – отделка рычага; 2 – боковины; 3 – фиксаторы


Сожмите вместе боковины 2 (рис. 16.53) отделки 1 рычага стояночного тормоза и снимите отделку с фиксаторов 3.
Поднимите переднюю часть центральной консоли и отсоедините электрический разъем от переключателя регулировки положения зеркала 6 (см. рис. 16.52).
Снимите накладку 2 (см. рис. 16.52) с рычага стояночного тормоза.
Поднимая, снимите заднюю часть центральной консоли со шпильки 12 (см. рис. 16.52).
Поднимая заднюю часть консоли и сдвигая вперед, снимите ее по рычагу стояночного тормоза.

Установка
Установка проводится в последовательности, обратной снятию.
