17.18. Передняя секция центральной консоли

Снимите центральную консоль.

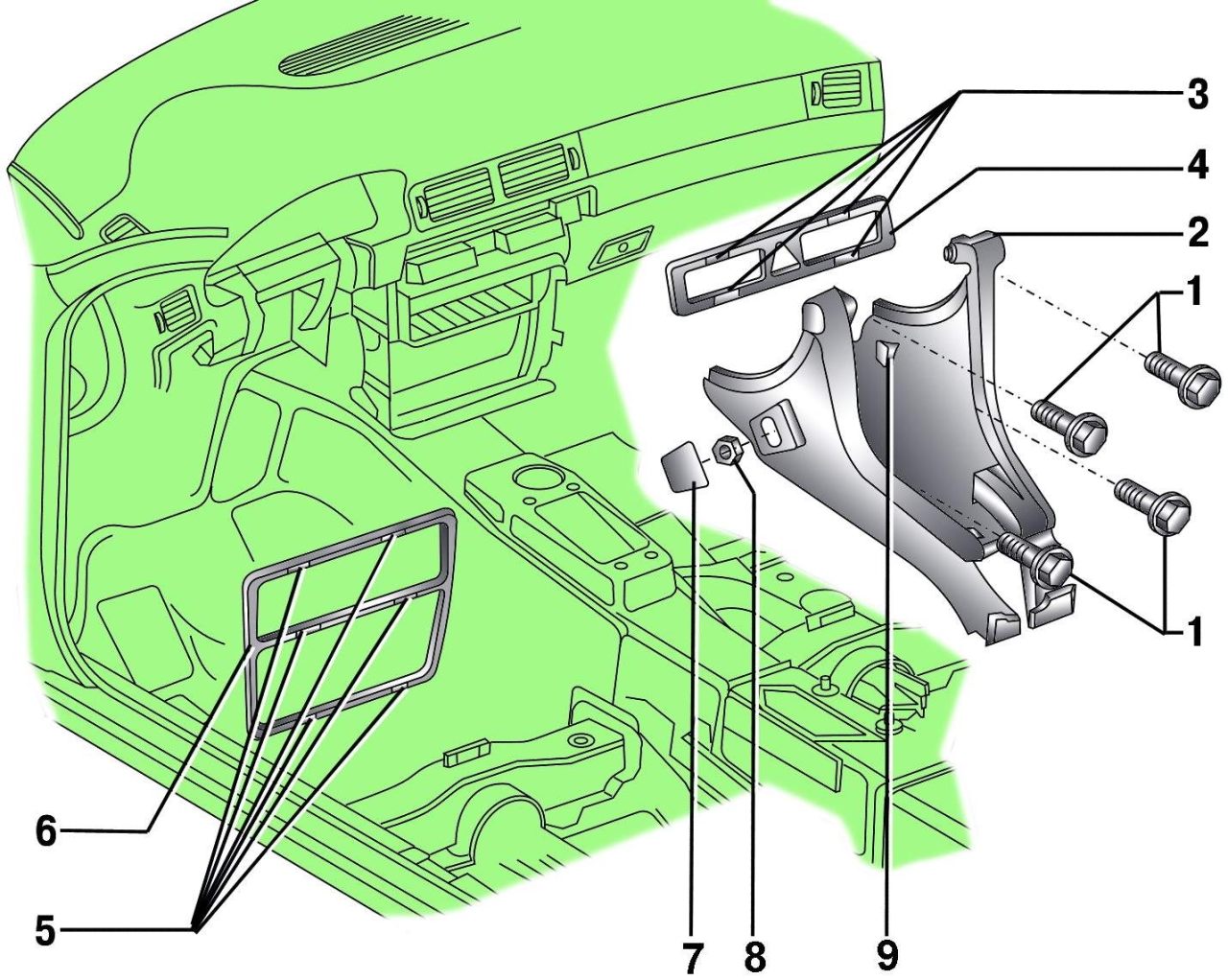

Рис. 16.54. Передняя секция центральной консоли: 1 – болт, 5 Н·м; 2 – передняя секция центральной консоли; 3 – зажимы; 4 – накладка панели переключателей; 5 – зажимы; 6 – рамка; 7 – заглушка; 8 – гайка; 9 – угловой кронштейн

Откройте переднюю пепельницу и снимите рамку 6 (рис. 16.54) с зажимов 5.

Снимите радиоприемник.

Снимите блок управления системой навигации.

Снимите блок управления кондиционером или отопителем.

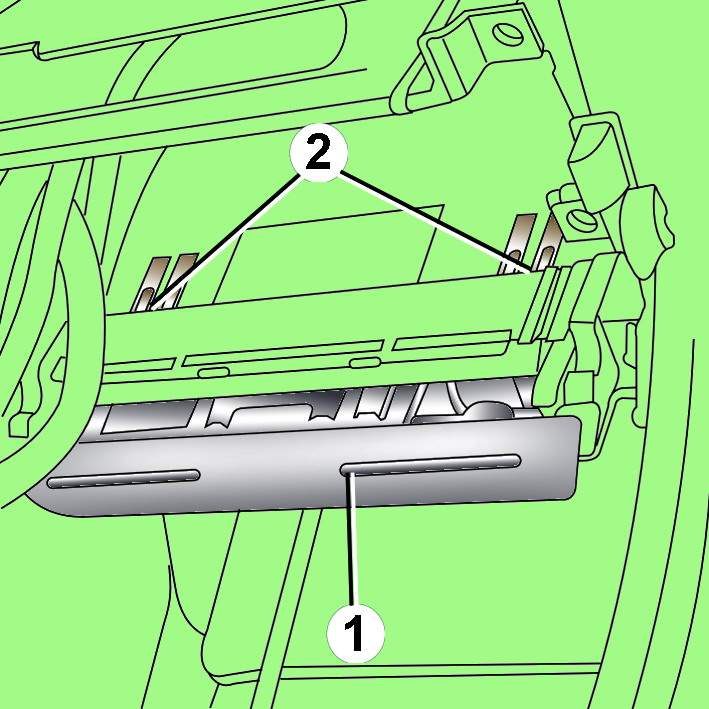

Рис. 16.55. Расположение фиксаторов (2) крепления передней пепельницы (1)

Снимите переднюю пепельницу. Для этого отожмите фиксаторы 2 (рис. 16.55) и сдвиньте пепельницу вперед. Отсоедините от пепельницы электрический разъем и снимите пепельницу.

Снимите накладку панели переключателей 4 (см. рис. 16.54) с четырех зажимов 3.

Выверните болты 1 (см. рис. 16.54).

Лезвием отвертки снимите заглушку 7 (см. рис. 16.54).

Выверните гайку 8 (см. рис. 16.54).

Снимите переднюю консоль со стороны водителя с болтов и, перемещая вниз, снимите ее.

Установка проводится в последовательности, обратной снятию.
