17.2.1. Нижний брызговик моторного отсека

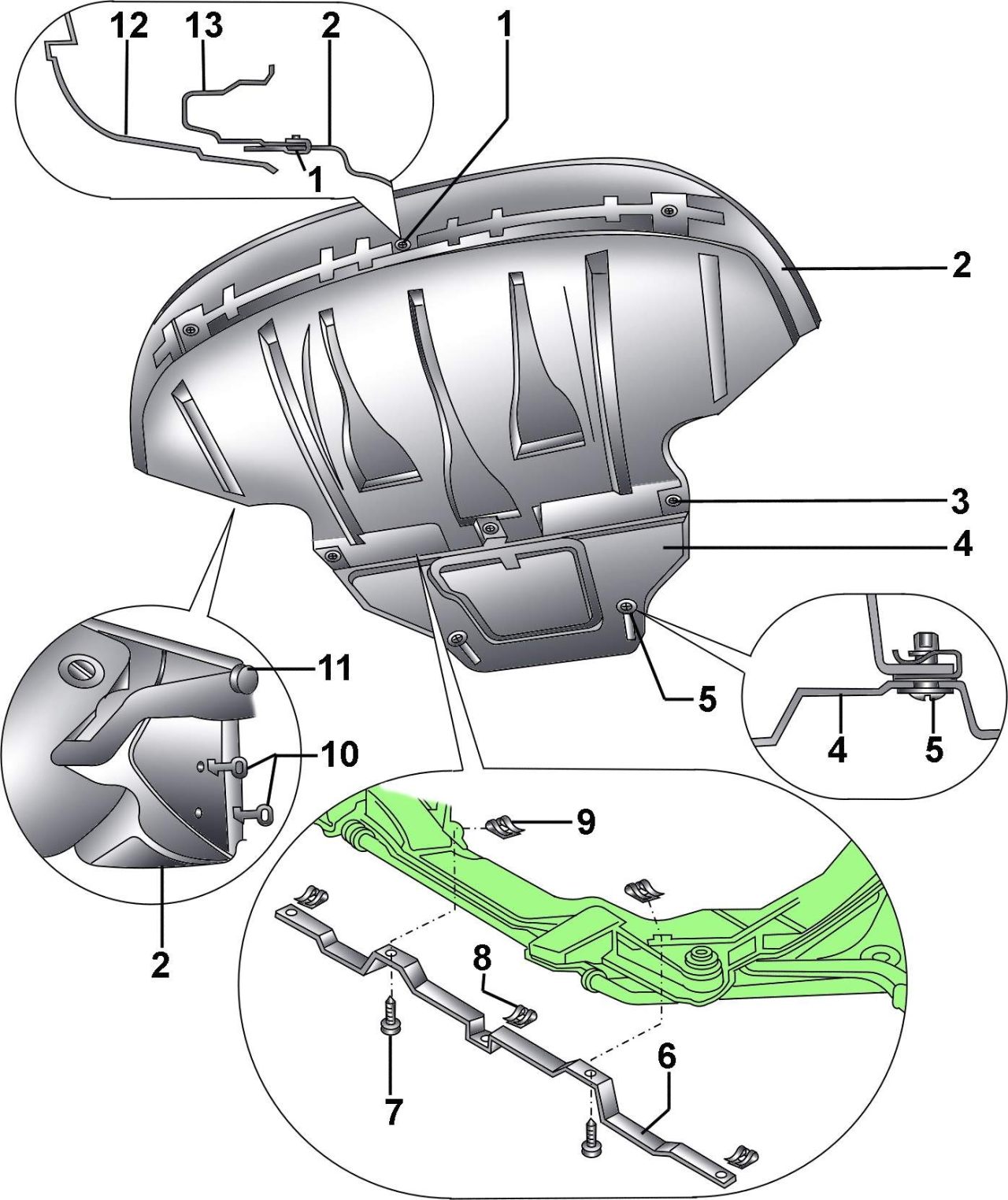

Рис. 16.8. Нижний брызговик моторного отсека: 1 – винт; 2 – передняя секция нижнего брызговика моторного отсека; 3 – винт; 4 – задняя секция нижнего брызговика моторного отсека; 5 – винт; 6 – кронштейн; 7 – болт; 8 – пружинная гайка; 9 – пружинная гайка; 10 – зажимной штифт; 11 – облицовка ниши переднего колеса; 12 – передний бампер; 13 – передняя поперечная панель

Нижний брызговик моторного отсека и элементы его крепления показаны на рис. 16.8.

Поднимите переднюю часть автомобиля.

Вывинтите самонарезающие винты крепления нижнего брызговика моторного отсека (см. рис. 16.8).

При установке передней поперечной панели в сервисное положение необходимо отвернуть только винты 1 крепления передней стороны брызговика.

Поверните на 180° и извлеките зажимные штифты 10.

Снимите переднюю и заднюю секции брызговика моторного отсека.

Установите брызговик двигателя и закрепите его самонарезающими винтами, затянув их моментом 2 Н·м.

Вставьте зажимные штифты и поверните их на 180°.

Опустите автомобиль.
