17.5. Облицовка радиатора

Снятие
Откройте капот.

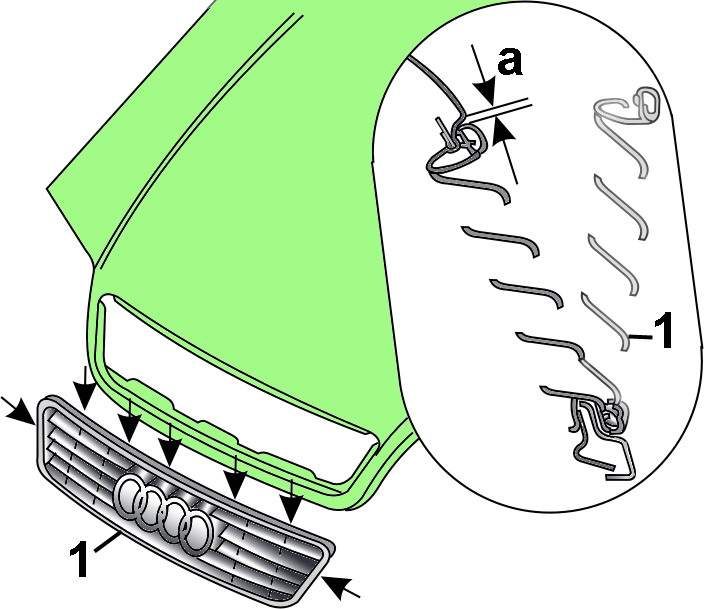

Расположение фиксаторов и направление снятия облицовки радиатора
Рис. 16.15. Расположение фиксаторов и направление снятия облицовки радиатора: а = (2,5±0,2) мм


С обратной стороны облицовки отожмите фиксаторы с верхней и боковых сторон облицовки, наклоните верхнюю часть облицовки вперед и снимите ее с капота (рис. 16.15).

Установка
Для облегчения установки нанесите на фиксаторы облицовки консистентную смазку.
Установите нижнюю часть облицовки радиатора в гнездо капота.
Поверните верхнюю часть облицовки радиатора к капоту и нажмите до защелкивания фиксаторов.
