18.11.3. Шестицилиндровые дизельные двигателиСнятие
Освободите фиксаторы и снимите переднюю секцию нижнего брызговика моторного отсека.
Выверните винты и снимите кожух двигателя.
С левой передней стороны моторного отсека выверните болт крепления кронштейна, поддерживающего трубопровод системы кондиционирования.
Установите переднюю поперечную панель в сервисное положение.
|

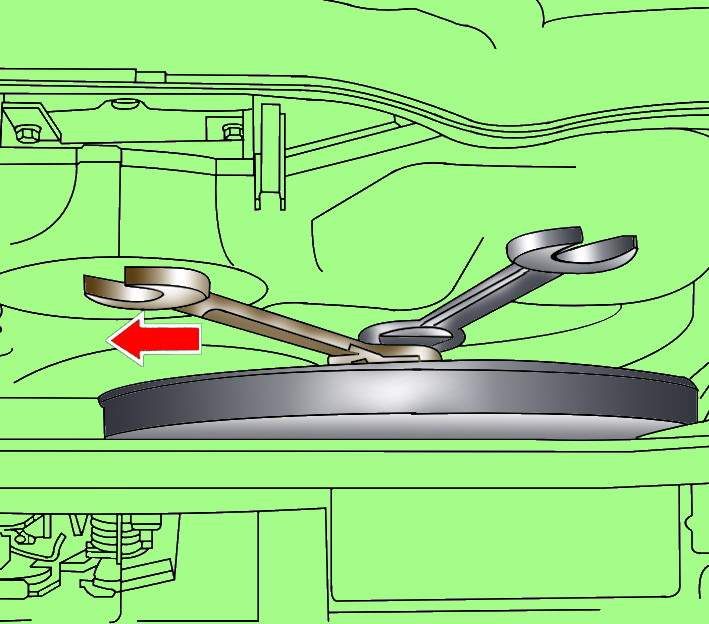

Рис. 17.22. Отвинчивание болта крепления вентилятора радиатора с вязкостной муфтой
|
Выверните болт крепления вентилятора радиатора с вязкостной муфтой, удерживая от проворачивания ось вентилятора другим гаечным ключом ( рис. 17.22).
Снимите левый и правый кожухи зубчатого ремня.
Выверните винты и снимите кожух поликлинового ремня.
Снимите заглушку с ролика механизма натяжения поликлинового ремня компрессора кондиционера.
|

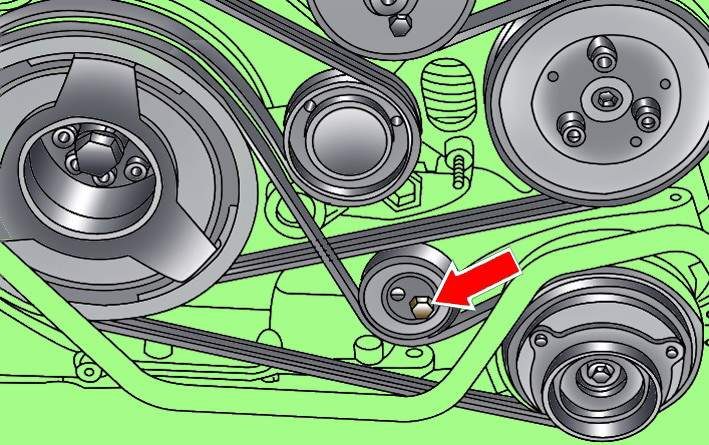

Рис. 17.23. Расположение болта крепления натяжного ролика поликлинового ремня компрессора кондиционера
|
Ослабьте болт крепления натяжного ролика поликлинового ремня компрессора кондиционера и снимите ремень со шкивов ( рис. 17.23).
Извлеките электрические провода компрессора кондиционера из креплений.
|

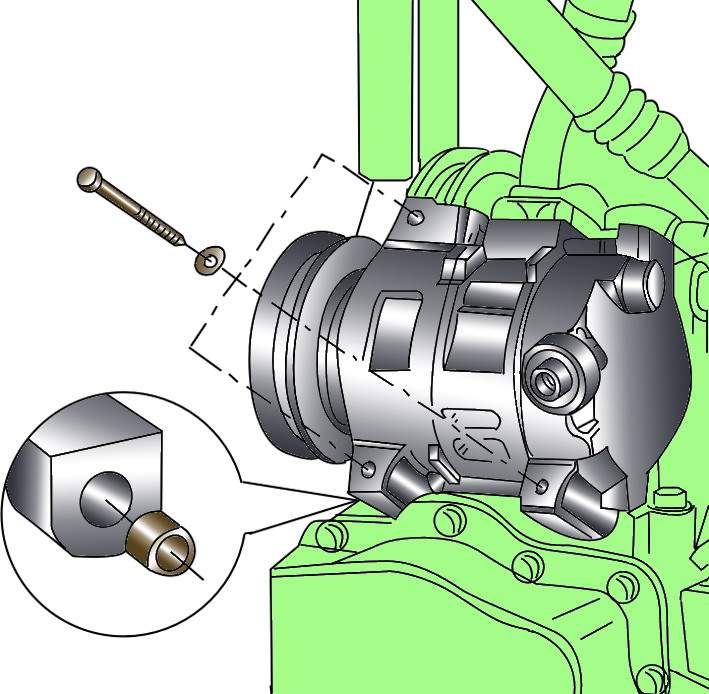

Рис. 17.24. Расположение болтов крепления кронштейна компрессора кондиционера на шестицилиндровых дизельных двигателях
|
Отвинтите четыре болта крепления компрессора кондиционера ( рис. 17.24).
Переместите компрессор кондиционера вместе с присоединенными к нему проводами и трубками в сторону и мягкой проволокой закрепите его на кузове.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
При установке компрессора кондиционера проверьте, чтобы центрирующие втулки находились на месте.
Затяните болты крепления кронштейна компрессора кондиционера моментом 20 Н·м.
Установите поликлиновой ремень привода компрессора кондиционера.
|

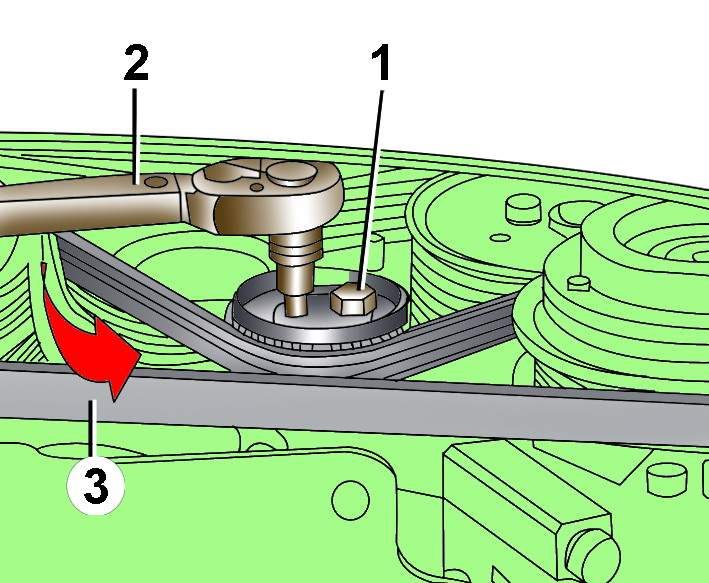

Рис. 17.25. Регулировка натяжения поликлинового ремня компрессора кондиционера: 1 – болт крепления натяжного ролика поликлинового ремня; 2 – поликлиновой ремень компрессора кондиционера; 3 – динамометрический ключ
|
Динамометрическим ключом с шестигранной головкой на 6 мм поверните натяжной ролик поликлинового ремня компрессора кондиционера против часовой стрелки до момента 7 Н·м, и, удерживая динамометрический ключ в этом положении, вторым ключом затяните болт крепления натяжного ролика поликлинового ремня моментом 25 Н·м ( рис. 17.25).
|
