18.4. Блок управления кондиционером Е87

Перед снятием блока управления кондиционером Е87 проверьте наличие в памяти записанных ошибок.
После замены блока управления кондиционером Е87 введите новый код блока и аннулируйте ошибки, записанные в память блока.
Если кондиционер Е87 продолжает работать после выключения зажигания, проверьте электрическую цепь контакта 1, разъема D (соединение дополнительного обогревателя).
Если после замены блока управления дисплей блока мигает в течение 2 мин после включения зажигания, введите код блока и аннулируйте ошибки, записанные в память блока.
Если отсутствует подсветка панели блока управления Е87 после включения зажигания, проверьте наличие напряжения на контактах 58d регулятора освещенности.

Снятие
Автомобили без навигационной системы
Снимите радиоприемник.
Снимите переднюю секцию центральной консоли.

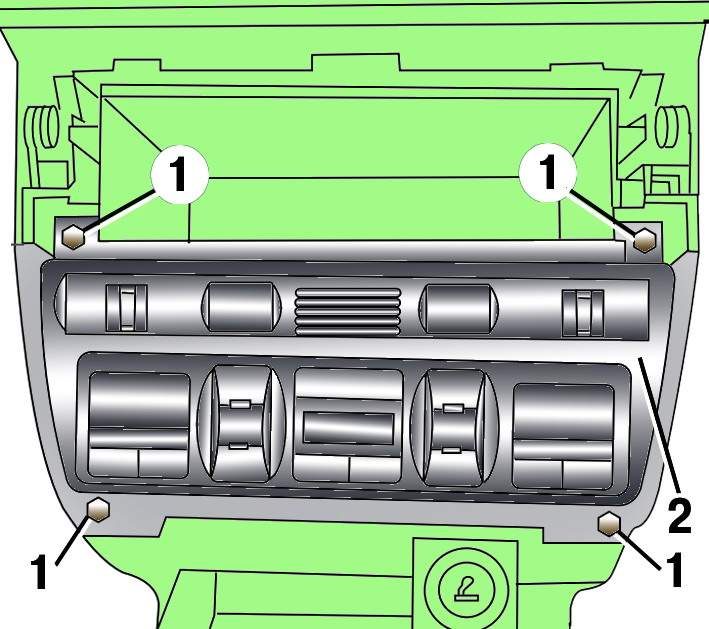

Расположение винтов (1) крепления дисплейного блока (2)
Рис. 17.7. Расположение винтов (1) крепления дисплейного блока (2)


Выверните винты 1 (рис. 17.7).
После отвинчивания нижних винтов 1 лезвием отвертки наклоните вперед и снимите зажимы перед отсоединением электрических разъемов дисплейного блока.
Снимите дисплейный блок 2.

Автомобили с навигационной системой
Снимите навигационную систему.

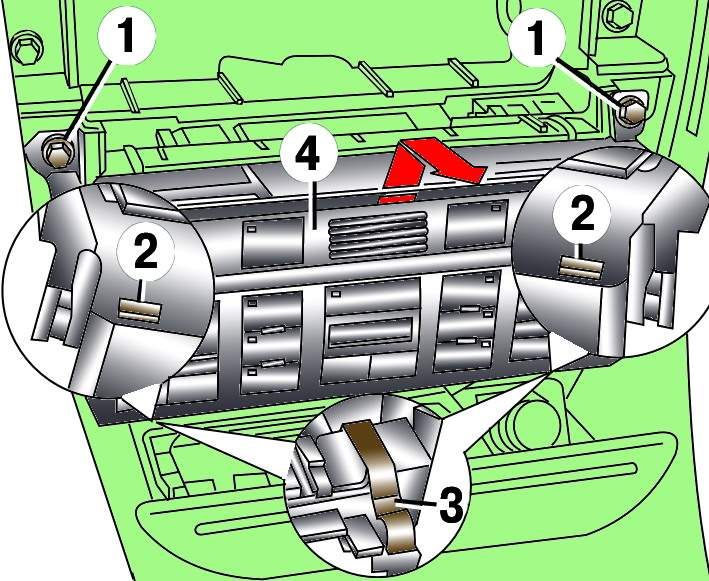

Расположение винтов (1), зажимов (2) и фиксаторов (3) крепления дисплейного блока (4)
Рис. 17.8. Расположение винтов (1), зажимов (2) и фиксаторов (3) крепления дисплейного блока (4)


Выверните винты 1 (рис. 17.8).
Приподнимите дисплейный блок 4 и снимите его в направлении стрелки, показанной на рис. 17.8.

Все модели

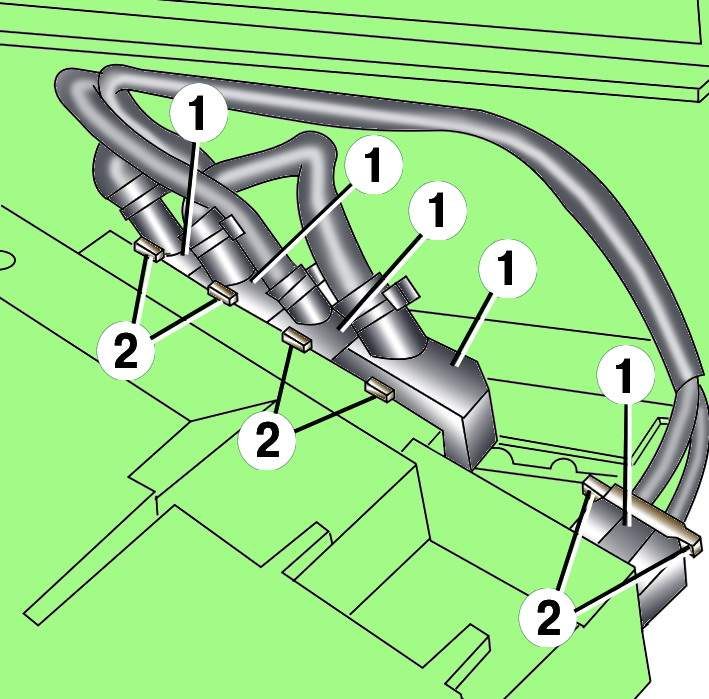

Расположение фиксаторов (1) крепления электрических разъемов (2)
Рис. 17.9. Расположение фиксаторов (1) крепления электрических разъемов (2)


Отожмите фиксаторы 1 (рис. 17.9) и отсоедините от блока электрические разъемы 2.(4)

Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Подсоедините провод «массы» к аккумуляторной батарее.
Включите радиоприемник и введите в него код.
Поднимите стекла электрическими стеклоподъемниками вверх до упора. Затем нажмите на все переключатели стеклоподъемника еще раз, по меньшей мере на 1 с, в положение закрытия для активации блока управления стеклоподъемниками.
Установите время на часах.
