18.5. Центральные вентиляционные решетки

Снятие
Снимите вещевой ящик.
Из-под вещевого ящика выдавите фиксаторы и снимите накладку отделки панели приборов.

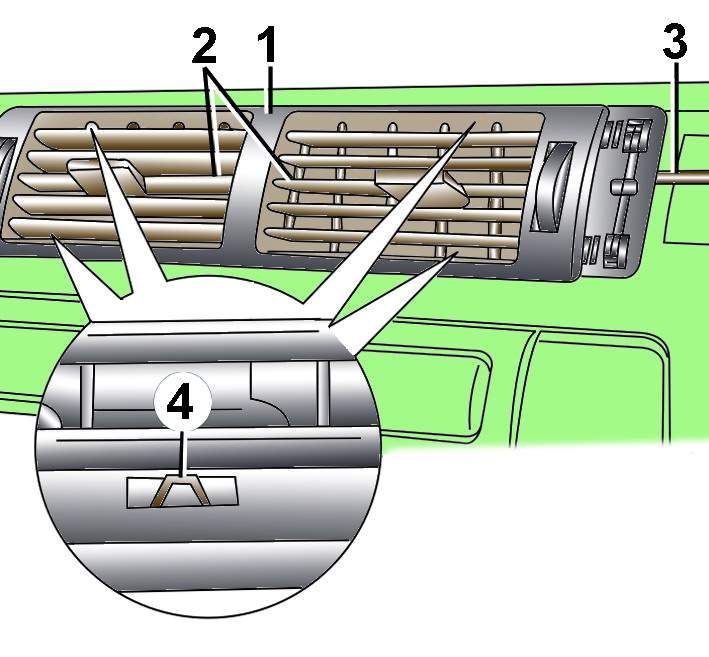

Крепление вентиляционных решеток (2) на панели приборов (1) пружинными зажимами (4) и использование отвертки (3) для снятия решеток
Рис. 17.10. Крепление вентиляционных решеток (2) на панели приборов (1) пружинными зажимами (4) и использование отвертки (3) для снятия решеток


Вентиляционные решетки 2 (рис. 17.10) закреплены на панели приборов 1 пружинными зажимами 4.
Откройте вентиляционные решетки.

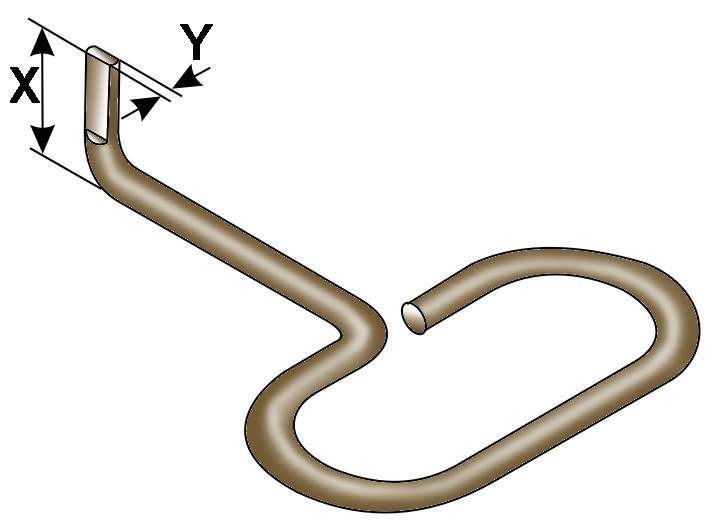

Размеры специального инструмента, изготовленного из проволоки диаметром 3 мм, для снятия вентиляционных решеток
Рис. 17.11. Размеры специального инструмента, изготовленного из проволоки диаметром 3 мм, для снятия вентиляционных решеток: Х = 12 мм; Y = 2 мм


Через вентиляционную решетку вставьте специальный инструмент А (

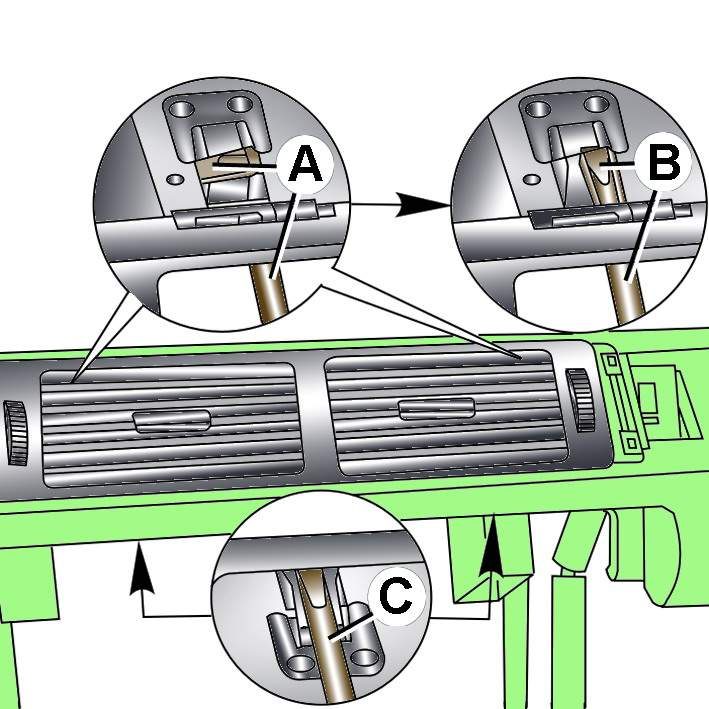

Использование специального инструмента (А) для освобождения верхних пружинных зажимов, инструмента (С) для освобождения нижних пружинных зажимов вентиляционных решеток и отвертки (В) для удержания зажимов в отжатом состоянии
Рис. 17.12. Использование специального инструмента (А) для освобождения верхних пружинных зажимов, инструмента (С) для освобождения нижних пружинных зажимов вентиляционных решеток и отвертки (В) для удержания зажимов в отжатом состоянии

рис. 17.11 и 17.12), поворачивая, отсоедините пружинные зажимы от вентиляционных решеток и вставьте отвертку В для удержания зажимов в отжатом состоянии.
Лезвием отвертки 3 (см. рис. 17.10) подденьте и снимите вентиляционные решетки с панели приборов.

Установка
Вставьте вентиляционную решетку в отверстие панели приборов и нажмите до защелкивания пружинных зажимов.
Установите накладку отделки панели приборов.
Установите вещевой ящик.
