18.6. Левая вентиляционная решетка

        ПРИМЕЧАНИЕ
Правая вентиляционная решетка снимается так же, как и левая, однако предварительно необходимо снять вещевой ящик.

Снятие
Снимите полку под панелью приборов со стороны водителя.
Откройте вентиляционную решетку.

Использование специального инструмента (А) для освобождения верхних пружинных зажимов, отвертки (С и В) для освобождения нижних пружинных зажимов вентиляционных решеток и удержания верхних зажимов в отжатом состоянии

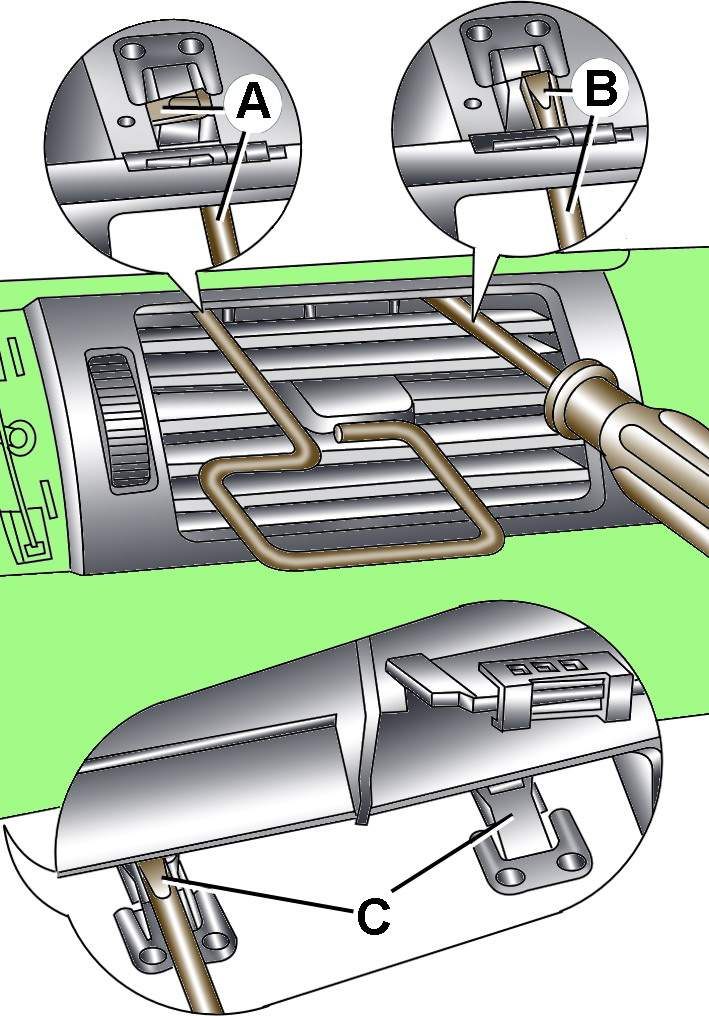

Рис. 17.13. Использование специального инструмента (А) для освобождения верхних пружинных зажимов, отвертки (С и В) для освобождения нижних пружинных зажимов вентиляционных решеток и удержания верхних зажимов в отжатом состоянии


Через вентиляционную решетку вставьте специальный инструмент А (рис. 17.13), поворачивая, отсоедините верхние пружинные зажимы от вентиляционной решетки и вставьте отвертку В для удержания зажимов в отжатом состоянии.
Лезвием отвертки освободите нижние зажимы и снимите вентиляционную решетку.

Установка
Вставьте вентиляционную решетку в отверстие панели приборов и нажмите до защелкивания пружинных зажимов.
