18.9. Вентилятор отопителя

Снятие

Снимите вещевой ящик.

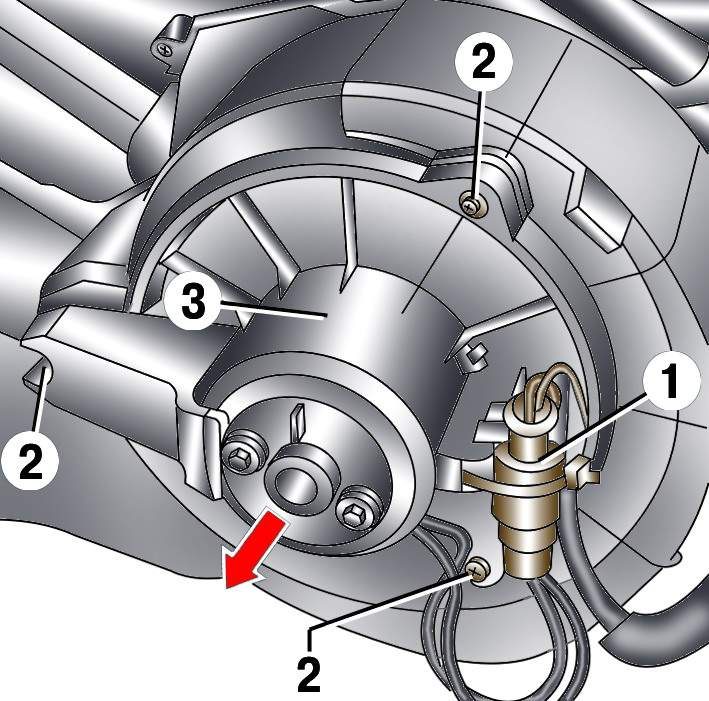

Расположение электрического разъема (1) двигателя вентилятора, винтов крепления (2) и направление перемещения при снятии вентилятора (3) отопителя

Рис. 17.16. Расположение электрического разъема (1) двигателя вентилятора, винтов крепления (2) и направление перемещения при снятии вентилятора (3) отопителя

Отсоедините электрический разъем 1 (рис. 17.16) от двигателя вентилятора.

Выверните винты 2 крепления вентилятора отопителя 3.

Переместите вентилятор 3 отопителя в направлении стрелки, показанной на рис. 17.16, и снимите его.

Установка

Установка проводится в последовательности, обратной снятию.
